SCH8O/DIN UPVC/CPVC поворотний зворотний клапан

Поворотний зворотний клапан UPVC/CPVC є високоефективним пристроєм контролю рідини, який широко використовується в обробці води, хімічній обробці та сільськогосподарському зрошенні. Його конструкція дозволяє рідині вільно текти в одному напрямку, автоматично закриваючись під час зворотного потоку, ефективно запобігаючи зворотному потоку середовища та забезпечуючи безпеку системи трубопроводу.

Поворотний зворотний клапан UPVC/CPVC має компактну конструкцію, легку конструкцію та простий монтаж і обслуговування. Його високоміцний корпус клапана забезпечує стабільність і довговічність у середовищі високого тиску.

Зв яжіться з нами

Попередній：Статичний змішувач SCH8O/DIN UPVC/CPVC типу SK
Далі：Кульовий нижній клапан SCH8O/DIN UPVC/CPVC

параметр застосування Технічні стандарти

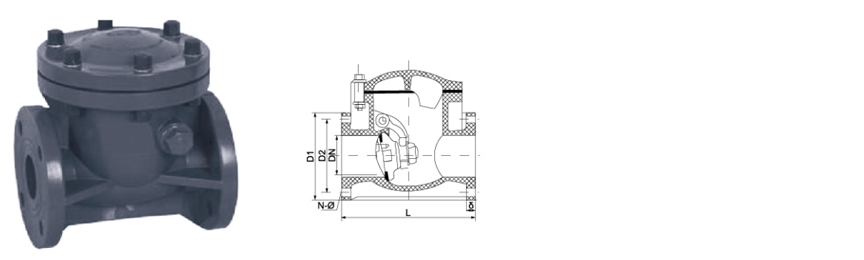

РОЗМІР/НОМ.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5 дюймів)	(6 дюймів)	(8")	(10 дюймів)	(12 дюймів)
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Робочий тиск (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · З ПРУЖИНОЮ

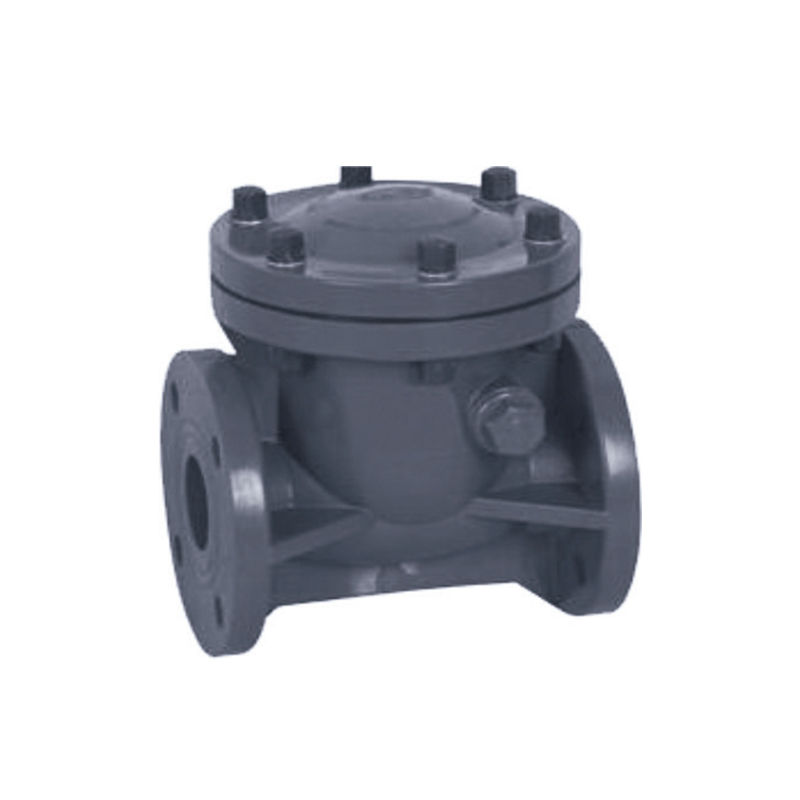

Поворотний зворотний клапан UPVC / CPVC

Неповоротний · Поворотний диск · Горизонтальний або вертикальний

Поворотний зворотний клапан SCH80/DIN UPVC/CPVC — це пристрій для регулювання зворотного потоку, розроблений для корозійних і високочистих рідинних систем. У цьому клапані, виготовленому за стандартами ASTM SCH80 і DIN, використовується пружинний диск, який обертається на шарнірному штифті, щоб забезпечити прямий потік, і автоматично закривається, коли потік змінюється. Конструкція поворотного диска забезпечує низький перепад тиску та підходить для застосувань із різними швидкостями потоку. Корпус клапана доступний у ПВХ для загальної хімічної експлуатації та ХПВХ для застосування при підвищених температурах до 93°C. Пружне ущільнення, доступне з EPDM, FKM або PTFE, забезпечує герметичність перекриття, коли виникає зворотний потік.

DN15–DN200

Пропозиція розміру

PN10–PN16

Клас тиску

від –20°C до 93°C

температура CPVC

Поворотний диск

Механізм перевірки

Пружинний диск

Швидке закриття запобігає зворотному потоку. Зусилля пружини відкаліброване для позитивного положення навіть при низьких швидкостях руху вперед.

Хімічна та термічна стійкість

UPVC і CPVC стійкі до кислот, лугів і солей. CPVC продовжує роботу до 93°C. Матеріали диска та ущільнювача можна вибрати для певної хімії.

Низький перепад тиску

Спрощена траєкторія поворотного диска мінімізує обмеження потоку, зменшуючи споживання енергії та зберігаючи ефективність лінії.

Горизонтальна або вертикальна установка

Гнучка орієнтація для нових або модернізованих систем трубопроводів. Вертикальна установка вимагає висхідного напрямку потоку.

Будівництво

Тіло UPVC · CPVC

Диск Твердий UPVC · PTFE · SS304/316

Печатка EPDM · FKM · PTFE

Весна SS304 · SS316 (з покриттям)

Підключення

Розетка Розчинний цемент · DIN/ANSI

Різьбовий NPT · BSPT

Фланцеві DIN PN10/PN16 · ANSI 150

Стандарти ASTM D2467 · DIN 8061/8062 · ISO 16137

Вибір ущільнення

EPDM Вода, слабкі кислоти · До 80°C

FKM Масла, вуглеводні · До 90°C

PTFE Агресивні хімікати · До 93°C

Перевірте сумісність із хімічним складом процесу та температурою.

Пейзаж програми

Хімія та металургія

Перенесення кислоти · Дозування каустичної речовини · Лінії травлення

Електроніка та напівпровідники

Надчиста вода · Суспензія CMP · Хімічна доставка

Енергетика та фотогальваніка

Електроліт акумулятора · Сонячне травлення · Охолоджуюча вода

Очищення води

Стічні води · RO пермеат · Опріснення

Фармацевтика та продукти харчування

DI вода · CIP повернення · Санітарні лінії

Автомобільна та загальна

Мийка деталей · Циркуляція фарби · Контури охолодження

Інструкції зі встановлення

Орієнтація: Стрілка потоку має бути збігана з напрямком прямого потоку. Горизонтальні лінії закриваються за допомогою сили тяжіння. Вертикальні лінії вимагають висхідного потоку.
Пряма труба: мінімум 5 діаметрів перед і 3 діаметри вниз за течією для стабільного профілю потоку.
Зварювання розчинником: використовуйте ґрунтовку та цемент, призначені для UPVC або CPVC. Дайте час повного затвердіння.
Різьбовий joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Перевірка: періодично перевіряйте ущільнення та диск на знос або хімічний вплив.

Критичні обмеження

Температура: UPVC макс. 60°C · CPVC макс. 93°C · Не перевищуйте рейтинг герметичності.
Не призначено для служби Steam. Уникайте швидких температурних циклів і стрибків тиску.
Не призначений для газоподібних середовищ — призначений лише для рідин.
Весна corrosion: Verify spring alloy compatibility with process chemistry.
Абразивні середовища: високий вміст твердих частинок може пошкодити поверхні диска та ущільнення.
УФ-захист: Зберігайте та встановлюйте подалі від прямих сонячних променів або нанесіть УФ-покриття.

Загальні запитання

Чим поворотний зворотний клапан відрізняється від кульового?

Поворотний зворотний клапан використовує шарнірний диск, який відкривається з прямим потоком і закривається під дією сили тяжіння або сили пружини, коли потік змінюється. Він забезпечує менший перепад тиску та підходить для труб великих розмірів. У кульовому зворотному клапані використовується підпружинена кулька, яка прилягає до ущільнювача, забезпечуючи швидшу реакцію на закриття та кращу герметичність за низьких швидкостей потоку.

Чи можна встановити цей клапан у вертикальній лінії?

Так, поворотний зворотний клапан можна встановити у вертикальному трубопроводі з напрямком потоку вгору. Пружинний диск забезпечує надійне закриття навіть у вертикальних установках. Горизонтальна установка також підтримується і є найпоширенішою конфігурацією.

Що викликає балакучість і як її вирішити?

Шкід зазвичай виникає, коли швидкість потоку занадто низька, що спричиняє коливання диска. Це можна вирішити шляхом збільшення швидкості потоку, встановлення легшої пружини або вибору клапана з нижчим тиском розтріскування. Пульсуючий потік від поршневих насосів також може викликати стукіт.

Як вибрати правильну силу пружини для моєї системи?

Вибір сили пружини залежить від швидкості потоку системи та протитиску. Стандартні пружини підходять для більшості застосувань. Для систем з низьким потоком може знадобитися легша пружина, щоб дозволити диску повністю відкритися. Для систем із високим протитиском сильніша пружина забезпечує надійне закриття. Зверніться до таблиці вибору пружини виробника щодо конкретних розмірів.

Ці поворотні зворотні клапани застосовуються в хімічній, металургійній, фотоелектричній, ядерній, літієвій, електронних напівпровідникових галузях, харчовій, фармацевтичній, автомобільній та промисловій промисловості для очищення води для обробки кислотно-лужних рідин, надчистої води, питної води, води електронного класу та промислових трубопроводів для стічних вод.
