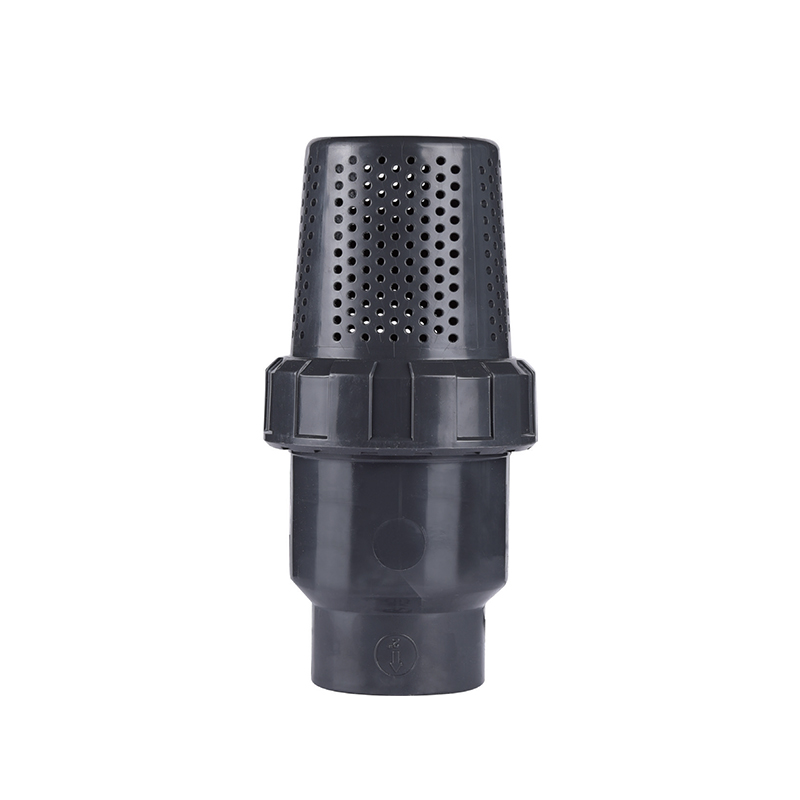

Кульовий нижній клапан SCH8O/DIN UPVC/CPVC

Кульовий нижній кран UPVC/CPVC — це високоефективний пристрій контролю рідини, розроблений для трубопровідних систем у промисловості та будівництві. Його конструкція забезпечує мінімальні перешкоди для потоку рідини під час відкриття та закриття, зменшуючи втрату тиску та досягаючи точного контролю потоку миттєво.

Унікальна конструкція кульового сердечника забезпечує плавну та легку роботу, значно підвищуючи ефективність. Його стійкість до високих температур і тиску робить його придатним для таких застосувань, як очищення води, хімічна обробка та очищення стічних вод.

Зв яжіться з нами

Попередній：SCH8O/DIN UPVC/CPVC поворотний зворотний клапан
Далі：SCH8O/DIN UPVC/CPVC Ball Check Valve

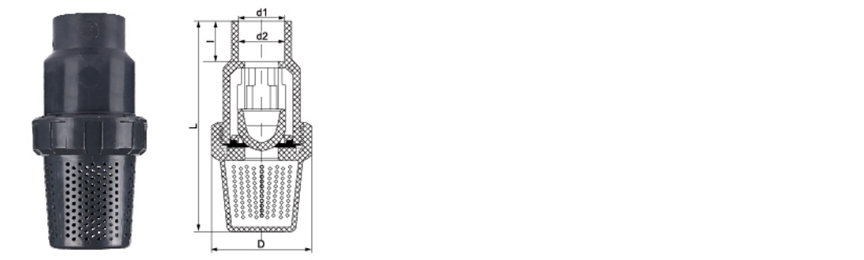

параметр застосування Технічні стандарти

РОЗМІР/НОМ.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · ДНИЩЕ БАКА · ПРОМИВНИЙ ОТВОР

Кульовий нижній клапан UPVC / CPVC

Повний порт · Керований важелем · Конструкція без мертвих ніг

Кульовий нижній клапан SCH80/DIN UPVC/CPVC — це спеціально розроблений ізоляційний клапан для вихідних отворів з дна бака, реактора та посудини. Виготовлений відповідно до стандартів ASTM SCH80 і DIN, цей клапан має кульку, що встановлюється врівень, що усуває глухі труби та уловлювання осаду, типові для стандартних кульових кранів. Конструкція повного порту забезпечує повний дренаж вмісту посудини без залишкового затримки. Корпус клапана доступний у ПВХ для загальної хімічної експлуатації та ХПВХ для застосування при підвищених температурах до 93°C. Сідла та ущільнювачі з PTFE забезпечують герметичність закриття. Важіль з функцією блокування дозволяє надійно утримувати положення. Цей клапан спеціально розроблено для застосувань, де потрібне повне спорожнення та очищення технологічних резервуарів.

DN15-DN100

РОЗМІРНИЙ РЯД

PN10-PN16

НОМИНАЛЬНИЙ ТИСК

-20°C до 93°C

ХПВХ Асортимент

Промивний отвір

ПРОЕКТУВАННЯ ДРЕНАЖУ

Конструкція врізного монтажу

Куля розташована на одному рівні з поверхнею дна резервуара, усуваючи мертві лапи та запобігаючи накопиченню осаду. Така конструкція забезпечує повний дренаж і спрощує процедури очищення.

Хімічна та термічна стійкість

Матеріали UPVC і CPVC стійкі до широкого спектру кислот, лугів і солей. CPVC продовжує роботу до 93°C. Сідла з PTFE забезпечують непроникне закриття в повному діапазоні тиску.

Повний потік порту

Кульовий отвір відповідає внутрішньому діаметру труби, забезпечуючи необмежений потік під час зливу та мінімізуючи падіння тиску, що є критичним для вихідних отворів резервуарів із самопливом.

Ручка, що замикається

Важіль має функцію блокування для гарантії позиції у відкритих або закритих положеннях, забезпечуючи захист від несанкціонованих операцій у критичних процесах.

Технічні дані

Матеріал корпусу UPVC · CPVC

Матеріал кулі Хромована латунь (UPVC) · Твердий CPVC

Сидіння / Ущільнення PTFE (стандарт) · EPDM (опціонально)

Підключення Гніздо (розчинник) · Різьбове (NPT/BSPT) · Фланцеве (DIN)

Стандарти ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Ручка Важіль · Поворот на 90° · Блокується

Продуктивність дренажу

Конструкція промивної кульки зменшує залишковий об’єм до менше 2% об’єму труби, забезпечуючи майже повний дренаж вмісту посудини.

Орієнтація установки

Встановіть корпус клапана у вертикальному положенні безпосередньо під вихідним отвором посудини. Ручка має бути орієнтована для легкого доступу. Для фланцевих з’єднань рівномірно використовуйте прокладки та болти з крутним моментом.

Сценарії застосування

Хімія та металургія

Нижні випуски реактора, лінії зливу резервуарів, перенесення кислоти, резервуари для періодичної обробки

Електроніка та напівпровідники

Резервуари для зберігання надчистої води, дренажі для хімічних відстійників, злив мокрого стенда

Енергетика та фотогальваніка

Батареї для електроліту, сонячні травильні ванни, відстійники градирень

Очищення води

Дренажі відстійників, вихідні отвори фільтрів для зворотного промивання, резервуари RO пермеату, відстійники стічних вод

Фармацевтика та продукти харчування

Зберігання води DI, резервуари для безразборної очищення води, резервуари для змішування інгредієнтів, каналізаційні стоки

Автомобільна та загальна

Дрени омивача деталей, днища баків для фарби, резервуари охолоджуючої рідини, промислові відстійники

Примітки щодо встановлення та експлуатації

Монтаж: Встановіть безпосередньо під випускним отвором резервуара, корпус клапана повинен бути вертикальним. Переконайтеся, що ручка вільно обертається без перешкод.
Фланцеві з'єднання: Використовуйте прокладки з EPDM або PTFE. Затягніть фланцеві болти рівномірно в поперечному порядку до 15–20 Нм.
Зварювання розчинником: використовуйте ґрунтовку та цемент, призначені для UPVC або CPVC. Дозвольте повністю затвердіти перед створенням тиску.
Різьбові з'єднання: на зовнішню різьбу наклейте PTFE стрічку. Затягніть вручну на 1–2 оберти стрічковим ключем.
Експлуатація: щоквартально змінюйте клапан, щоб запобігти залипанню сідла. Для нечастої роботи змастіть шток мастилом на основі силікону.
Очищення. Конструкція промивного отвору забезпечує легку безразборну очистку (CIP) без розбирання.

Критичні робочі межі

Не перевищуйте 60°C для корпусів з ПВХ. CPVC макс. 93°C безперервно. Сидіння з PTFE макс. 93°C.
Не призначено для служби Steam. Уникайте швидкого термічного циклу та раптових стрибків тиску.
Не використовуйте з концентрованою азотною кислотою (>15%) у полівінілхлоридних корпусах.
Не використовуйте клапан із надмірною силою — надмірне затягування може пошкодити ущільнення штока.
Уникайте ударних навантажень або механічних ударів корпусу клапана під час встановлення.
Захищайте від тривалого ультрафіолетового впливу. Використовуйте стійке до УФ-променів покриття або плафон.
Ніколи не використовуйте клапан як точку опори для посудини або трубопроводу.

Загальні запитання

У чому перевага конструкції змивної кульки для нижніх клапанів бака?

Конструкція змивної кульки усуває тупики та уловлювання осаду, які є типовими для стандартних кульових кранів. Коли клапан відкритий, поверхня кулі знаходиться на одному рівні з дном резервуара, що дозволяє повністю дренувати вміст посудини. Ця конструкція також спрощує очищення та знижує ризик забруднення продукту під час серійної обробки.

Як вибрати між UPVC і CPVC для цього клапана?

UPVC підходить для загальної хімічної роботи з рідинами до 60°C. CPVC рекомендується для застосувань, які вимагають високої термостійкості (до 93°C) або при роботі з хлорованими середовищами. Вибір має ґрунтуватися на специфічному хімічному процесі та робочій температурі.

Чи можна встановити цей клапан у горизонтальному трубопроводі?

Кульовий нижній кран спеціально розроблений для вертикального встановлення під резервуарами та ємностями. Хоча його можна встановлювати горизонтальними лініями, переваги промивання та дренажу значно зменшуються. Для горизонтального застосування рекомендується стандартний кульовий кран.

Яке обслуговування вимагає цей клапан?

Рекомендується періодична перевірка сідел з PTFE та ущільнювальних кілець штока. Для нечастої роботи, щоквартально змінюйте клапан, щоб запобігти залипанню сідла. Якщо протікання відбувається на штоку, поступово затягніть гайку сальника. Замініть сидіння, якщо вони зношені на глибину понад 0,5 мм.

Ці кульові нижні клапани застосовуються в хімічній, металургійній, фотоелектричній, ядерній, літієвій, електронних напівпровідникових галузях, харчовій, фармацевтичній, автомобільній та промисловій промисловості для очищення води для обробки кислотно-лужних рідин, надчистої води, питної води, води електронного класу та промислових трубопроводів стічних вод.
