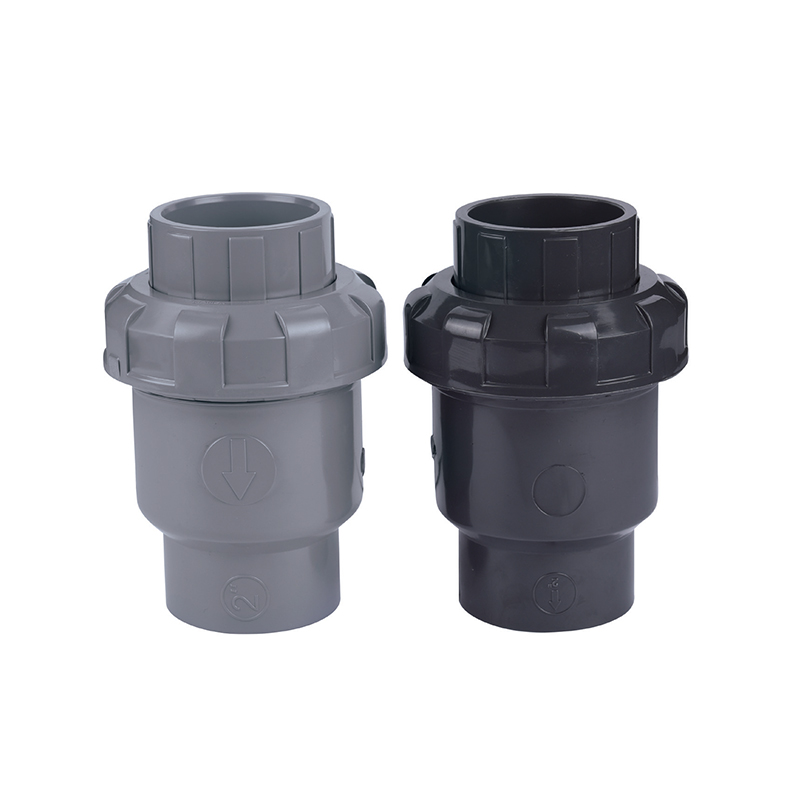

SCH8O/DIN UPVC/CPVC Ball Check Valve

The UPVC/CPVC ball check valve is a high-efficiency and reliable fluid control device designed for various industrial and construction applications. Its ball-shaped design allows the valve to open quickly during fluid flow and automatically close during reverse flow, effectively preventing backflow and fluid mixing to ensure the safety and efficiency of the system.

The valve is widely used in water treatment, chemical processing, pharmaceuticals, and food processing industries, especially in scenarios requiring high fluid purity. Its simple structure and convenient installation make it a modern industrial solution for high fluid control requirements.

Зв яжіться з нами

Попередній：Кульовий нижній клапан SCH8O/DIN UPVC/CPVC
Далі：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

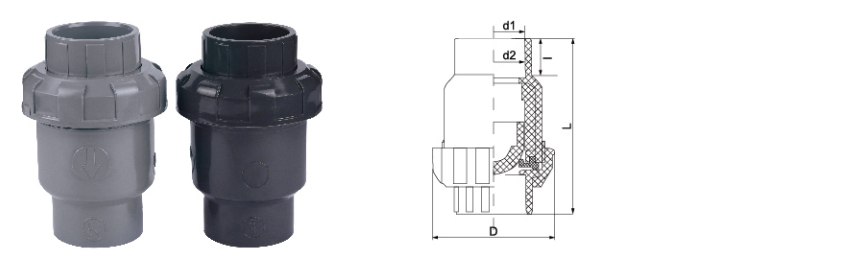

параметр застосування Технічні стандарти

SIZE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · NON-RETURN · SPRING LOADED

UPVC / CPVC Ball Check Valve

DN15–DN150 · PN10–PN16 · –20°C to +93°C

The SCH80/DIN UPVC/CPVC Ball Check Valve is a spring-loaded, non-return device engineered to prevent reverse flow in corrosive and high-purity fluid systems. Manufactured to ASTM SCH80 and DIN standards, this valve uses a spring-loaded ball that seats against a seal to block backflow while allowing free forward flow. The ball design provides a low-pressure drop and quick closing response. The valve body is available in UPVC for general chemical service and CPVC for elevated temperature applications up to 93°C. The O-ring seal, available in EPDM, FKM, or PTFE, ensures leak-tight shut-off when reverse flow occurs. Suitable for both horizontal and vertical installations.

DN15 – DN150 Size Range

PN10 – PN16 Pressure Rating

–20°C to +93°C CPVC Operating Range

Ball & Spring Check Mechanism

⦿

Spring-Loaded Ball Closure

The spring-loaded ball provides rapid closing response to prevent reverse flow, with the spring force calibrated to ensure positive seating even at low forward flow velocities.

⦿

Chemical & Thermal Resistance

UPVC and CPVC materials resist a wide range of acids, bases, and salts. CPVC extends service to 93°C. The ball and seal materials can be selected for specific chemical compatibility.

⦿

Low Pressure Drop

The spherical ball design minimizes flow restriction during forward flow, reducing system energy consumption and maintaining line efficiency across the operating range.

⦿

Horizontal or Vertical Installation

Suitable for both horizontal and vertical (upward flow) installations, providing design flexibility for new or retrofit piping systems without requiring special orientation.

Technical Specifications

Body Material UPVC · CPVC

Ball Material Solid UPVC · PTFE · Stainless Steel (optional)

Seal Material EPDM · FKM (Viton) · PTFE

Spring Material Stainless Steel 304 · 316 (coated)

Connection Socket (solvent) · Threaded (NPT/BSPT)

Standards ASTM D2467 · DIN 8061/8062 · ISO 16137

Seal & Ball Selection Guide

EPDM Seal Water, mild acids, alkalis · Up to 80°C

FKM Seal Hydrocarbons, oils, strong oxidizers · Up to 90°C

PTFE Seal Aggressive chemicals, solvents, high-purity · Up to 93°C

PTFE Ball Maximum chemical resistance, low friction

SS Ball High mechanical strength, wear resistance

Verify material compatibility with process chemistry and temperature before installation.

Industries & Applications

◈ Chemical & Metallurgy Acid transfer, caustic dosing, pump discharge protection, pickling lines

◈ Electronics & Semiconductor Ultrapure water distribution, chemical delivery, CMP slurry return

◈ Energy & Photovoltaics Battery electrolyte, solar cell etching, cooling water return lines

◈ Water Treatment Wastewater discharge, RO permeate, desalination, pump discharge

◈ Pharmaceutical & Food DI water loops, CIP return, sanitary lines, ingredient transfer

◈ Automotive & General Parts washing, paint circulation, cooling water, industrial wastewater

Installation Guidelines

Orientation: Install with flow arrow in the direction of forward flow. For horizontal lines, the spring provides reliable closure. For vertical lines, install with upward flow direction only.
Upstream/downstream: Allow at least 5 pipe diameters of straight pipe upstream and 3 diameters downstream for optimal performance.
Solvent welding: Use primer and cement specific to UPVC or CPVC. Allow full cure time before pressurization.
Threaded connections: Apply PTFE tape to male threads. Hand-tighten plus 1–2 turns with a strap wrench.
Inspection: Periodically inspect the seal and ball for wear or chemical attack, especially in high-cycle or abrasive service.

Critical Restrictions

Do not exceed 60°C for UPVC bodies. CPVC max 93°C continuous. Do not exceed seal temperature rating.
Not rated for steam service. Avoid rapid thermal cycling and sudden pressure surges.
Not designed for gaseous media — check valves are intended for liquid service only.
Spring material: Verify spring alloy is compatible with process chemistry to prevent corrosion and fatigue.
Avoid operation with high solids content or abrasive slurries that may damage the ball and seal surface.
Protect valve body from direct UV exposure. Use UV-stabilized material or apply protective coating.
Do not install in systems with pulsating flow that may cause rapid cycling and premature wear.

Field Troubleshooting

Valve does not close completely

Check for debris trapped between the ball and seal. Inspect seal for wear or chemical degradation. Verify spring is not broken or corroded. Replace damaged components.

Excessive pressure drop

Spring tension may be too high for the system flow. Verify valve sizing. For low-flow applications, consider lower spring force option. Check for debris restricting ball movement.

Chattering noise during operation

Flow velocity may be too low causing ball instability. Increase flow rate or install with a lighter spring. For pulsating flow, consider a dampened check valve design.

Leakage in reverse direction

Inspect the seal for damage or deformation. Verify the ball is seating correctly. For PTFE seals, check for cold flow at elevated temperatures. Replace seal if worn.
