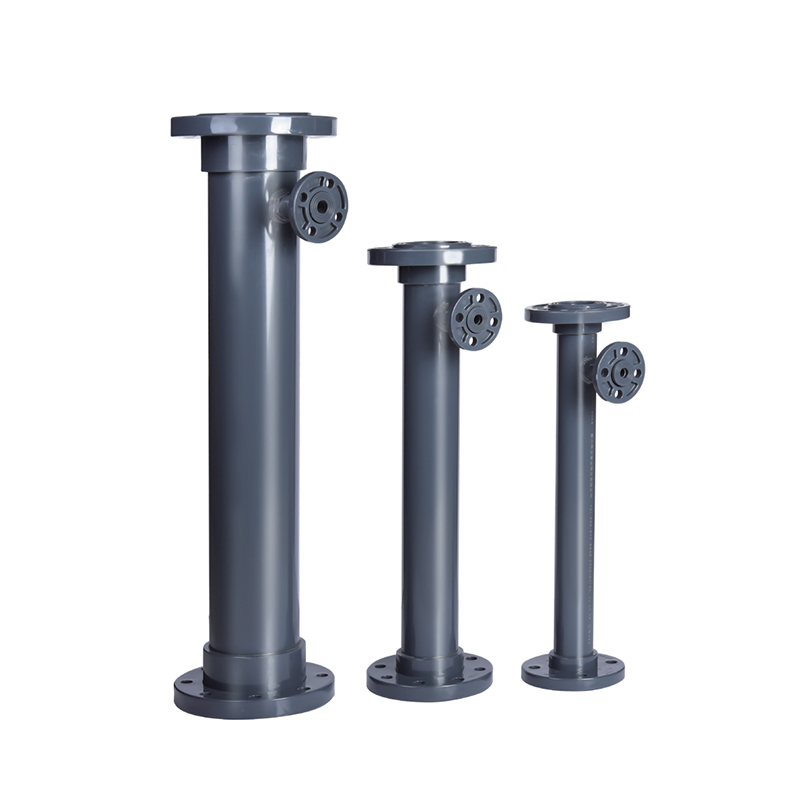

Статичний змішувач SCH8O/DIN UPVC/CPVC типу SK

Статичний змішувач UPVC/CPVC типу SK — це високоефективний пристрій для змішування рідин, розроблений для різних промислових застосувань. Він особливо підходить для обробки води, хімічної обробки, харчової промисловості та фармацевтичних препаратів, ефективно змішуючи різні рідини, гази та тверді речовини для забезпечення консистенції та однорідності продукту.

Його модульна конструкція спрощує установку та технічне обслуговування, пристосовуючись до різних розмірів і вимог щодо потоку з високою гнучкістю.

Зв яжіться з нами

Попередній：Кошиковий фільтр SCH8O/DIN UPVC/CPVC
Далі：SCH8O/DIN UPVC/CPVC поворотний зворотний клапан

параметр застосування Технічні стандарти

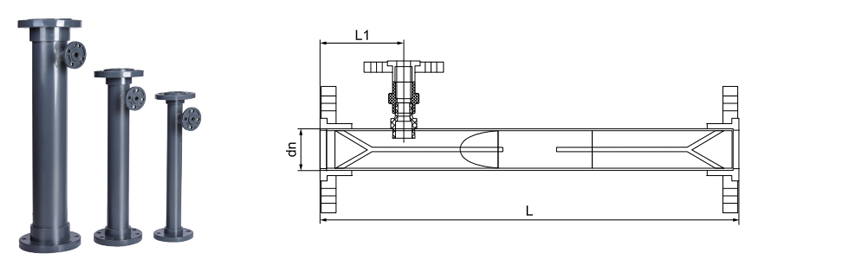

дн	DN	L	L1	Порт дозування (за замовчуванням 1)	Швидкість потоку (м/с)	Потік (м³/год)	Тип підключення
63	50	500	100	дн20	<1	<6,84	Фланець
75	65	600	100	дн20	<1	<11,88	Фланець
90	80	650	100	дн20	<1	<18.08	Фланець
110	100	700	110	дн20	<1	<28.08	Фланець
140	125	900	130	дн25	<1	<43,92	Фланець
160	150	1000	150	дн25	<1	<63,36	Фланець
225	200	1300	190	дн32	<1	<108	Фланець
280	250	1500	220	дн32	<1	<180	Фланець
315	300	1600	240	дн32	<1	<262,8	Фланець
355	350	1700	260	дн32	<	<360	Фланець
400	400	2000	290	дн40	<1	<468	Фланець

SCH80 / DIN · SK ТИП

Статичний змішувач UPVC / CPVC

Спіральні елементи · Пасивне змішування · Без рухомих частин

Статичний змішувач типу SCH80/DIN UPVC/CPVC SK — це вбудований змішувальний пристрій для корозійних систем і систем високої чистоти. Створений відповідно до стандартів ASTM SCH80 і DIN, він використовує фіксовані спіральні елементи, які розділяють, обертають і рекомбінують потоки, забезпечуючи однорідне змішування без рухомих частин. Геометрія SK працює в ламінарному, перехідному та турбулентному режимах течії. Корпуси виготовлені з ПВХ для загального використання або ХПВХ для температур до 93°C. Елементи відповідають матеріалу корпусу для повної хімічної сумісності. Застосування включають розведення кислоти, змішування надчистої води, регулювання pH, змішування полімерів і дозування хімікатів.

DN15–DN200 Розміри

PN10–PN16 Тиск

від –20°C до 93°C діапазон CPVC

SK спіральний елемент

Нуль рухомих частин

Без ущільнень, підшипників або обертових компонентів. Усуває знос і витрати на обслуговування.

Повна гомогенізація

Гвинтові елементи безперервно поділяють і рекомбінують потік по всьому поперечному перерізу труби.

Низька енергоспоживання

Оптимізована геометрія елемента мінімізує падіння тиску, зберігаючи ефективність змішування.

Хімічна інертність

UPVC і CPVC стійкі до кислот, лугів і солей. CPVC постійно витримує температуру 93°C.

Технічні характеристики

Тіло UPVC · CPVC

Елементи UPVC · CPVC · PTFE

Тип елемента SK спіральний · 4–6 на корпус

Зв'язки Розетка · Фланцева · Різьба

Стандарти ASTM D2467 · DIN 8061/8062

Дані продуктивності

Режими течії Ламінарний · Перехідний · Турбулентний

Довжина елемента 1,5 × ID труби

Елементи per mixer від 4 до 12 (на замовлення)

Типовий dP 0,2 – 1,0 бар

Більша кількість елементів збільшує інтенсивність змішування та перепад тиску. Зверніться до фабрики щодо розміру.

Сфери застосування

хімічний Розведення кислоти · Регулювання pH · Змішування полімерів

Напівпровідник Змішування UPW · Хімічне змішування на мокрому стенді

Енергія Електроліт · Травник · Кондиціонування охолоджуючої рідини

вода Флокулянт · Дезінфікуючий засіб · Нейтралізатор

Pharma DI вода · CIP · Гомогенізація інгредієнтів

Автомобільний Добавка · Фарба · Змішування охолоджуючої рідини

Інструкції зі встановлення

Будь-яка орієнтація. Стрілка потоку має збігатися з напрямком.
Дозвольте 3–5 діаметрів труб прямо прокладати перед потоком.
Зварювальний шов розчинником: використовуйте правильну ґрунтовку та цемент для матеріалу.
Фланцеві болти: рівномірно затягніть до 15–20 Нм з ущільнювачем на всю торець.
Перевірте елементи на забруднення або пошкодження під час планового технічного обслуговування.

Операційні межі

UPVC: макс. 60°C · CPVC: макс. 93°C · PTFE: макс. 120°C.
Не для служби Steam. Уникайте різких перепадів температури.
Тверді речовини >5% за об’ємом потребують перевірки на заводі.
Мінімальне число Рейнольдса, необхідне для ламінарного змішування.
Вплив ультрафіолету: використовуйте стабілізовану смолу або нанесіть захисне покриття.

Часті запитання

Скільки елементів мені потрібно?

Для ламінарного потоку потрібно 6–12 елементів. Турбулентний потік потребує 4–6. Рідинам з високою в'язкістю потрібно більше. Надайте свої дані про витрату та в’язкість для індивідуальної рекомендації.

Яке зниження тиску я можу очікувати?

Зазвичай 0,2–1,0 бар залежно від потоку, в’язкості та кількості елементів. Скористайтеся нашим інструментом визначення розміру або зв’яжіться з нами, щоб отримати точні розрахунки.

Чи може він працювати з абразивними рідинами?

Помірні тверді речовини прийнятні. Абразивне середовище прискорює знос. Для таких випадків рекомендується ХПВХ з елементами PTFE. Для >5% твердих частинок, проконсультуйтеся з нами щодо даних про знос і варіантів матеріалів.

Як очистити, якщо забруднено?

Промийте сумісним розчинником для легкого забруднення. Для сильного накопичення розберіть і механічно очистіть гвинтові елементи. Регулярний огляд запобігає надмірному накопиченню.

Ці змішувачі призначені для хімічної, металургійної, фотоелектричної, ядерної, літієвої, напівпровідникової, харчової, фармацевтичної, автомобільної та водоочисної промисловості — для обробки кислот, лугів, надчистої води, питної води, води електронного класу та промислових стічних вод.

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай Статичний змішувач SCH8O/DIN UPVC/CPVC типу SK Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення Статичний змішувач SCH8O/DIN UPVC/CPVC типу SK Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Де труби SCH 80 UPVC використовуються в промислових і коме...
Jul 30,2026
Хімічні переробники, оператори водопідготовки та промислові підприємства вказують Труба ПВХ SCH 80 скрізь, де система трубопроводів повинна підтримувати вищий внутрішній тиск і протистояти впливу агресив...
дізнатися більше
Що робить трубу SCH 80 UPVC надійним вибором для застосува...
Jul 23,2026
Труба SCH 80 ПВХ має більш товсту стінку, ніж труба SCH 40 при тому самому зовнішньому діаметрі, що підвищує її номінальний тиск і робить її стандартом для промислових ліній, що транспортують корозійні хімікати, га...
дізнатися більше
Чому труба SCH 80 UPVC широко використовується в промислов...
Jul 16,2026
Товщина стінки – це єдина характеристика, яка відокремлює трубу, розраховану на високий промисловий тиск, від труби, призначеної для легкого житлового використання. Труба ПВХ SCH 80 міцно займає важку ст...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

Статичний змішувач SCH8O/DIN UPVC/CPVC типу SK Галузеві знання

Порівняння продуктивності та відмінності у застосовному середовищі Статичні змішувачі UPVC та CPVC

Статичні змішувачі (типу SK) широко використовуються в хімічній промисловості, для обробки води та промисловості високої чистоти, а вибір матеріалу (UPVC або CPVC) безпосередньо впливає на його стійкість до корозії, температуру та термін служби. Нижче наведено порівняння продуктивності двох матеріалів і аналіз типових галузевих застосувань:

1. Порівняння хімічної стійкості
UPVC (непластифікований полівінілхлорид):
Він має чудову стійкість до розчинів кислоти, лугу та солі (таких як соляна кислота, сірчана кислота, гіпохлорит натрію тощо), але легко піддається корозії деякими органічними розчинниками (такими як кетони та ароматичні вуглеводні).

Застосовні галузі:
Очищення промислової води (охолоджуюча вода, циркуляційна вода для регулювання pH).
Питна вода: використовується для хлорування та змішування флокулянтів, відповідно до гігієнічних норм.
Промислові стічні води: нейтралізуйте кислотні/лужні стічні води.

CPVC (хлорований полівінілхлорид):
Завдяки обробці хлоруванням підвищується хімічна стійкість, і він може протистояти високим концентраціям кислот і лугів і деяких органічних розчинників (наприклад, низькі концентрації спиртів).

Застосовні галузі:
Електронні напівпровідники: змішана доставка хімікатів високої чистоти (таких як травильний розчин).
Медицина: обробка корозійним середовищем при приготуванні рідких ліків.
Фотоелектричні: система змішування рідини для очищення кислоти.

2. Різниця в термостійкості
UPVC:
Довгострокова застосовна температура ≤60°C, короткочасний пік 80°C, підходить для нормальних температурних умов.

Типові сценарії:
Безпечна питна вода: дозування та змішування при нормальній температурі.
Металургія: попередня обробка відходів низькотемпературного травлення.

CPVC:
Довготривала термостійкість до 90°C, короткочасна стійкість до 110°C, підходить для високотемпературних середовищ.

Типові сценарії:
Атомна електростанція: змішування хімічних добавок у системах високотемпературної охолоджувальної води.
Високотемпературна секція промислових стічних вод: така як гомогенізаційна обробка гарячої кислоти та лугу.

3. Механічна міцність і термін служби
UPVC:
Низька вартість, але слабка ударостійкість, підходить для середовищ із низьким тиском і немеханічними вібраціями (таких як системи дозування водяних установок).

CPVC:
Вища жорсткість і опір повзучості, придатні для умов високого тиску або вібрації (наприклад, трубопроводи високого тиску для подачі хімікатів на напівпровідникових заводах).

4. Рекомендації щодо вибору галузі
Поля, де надається перевага ПВХ:
Очищення води при кімнатній температурі та зі слабкою корозією (наприклад, питної води, промислової оборотної води), а також попереднє очищення металургійних стічних вод.
Поля, де необхідно використовувати CPVC:
Висока температура (наприклад, системи охолодження атомних електростанцій), висока корозія (наприклад, розчини для травлення напівпровідників) і змішування органічних розчинників (наприклад, фармацевтичний проміжний синтез).
