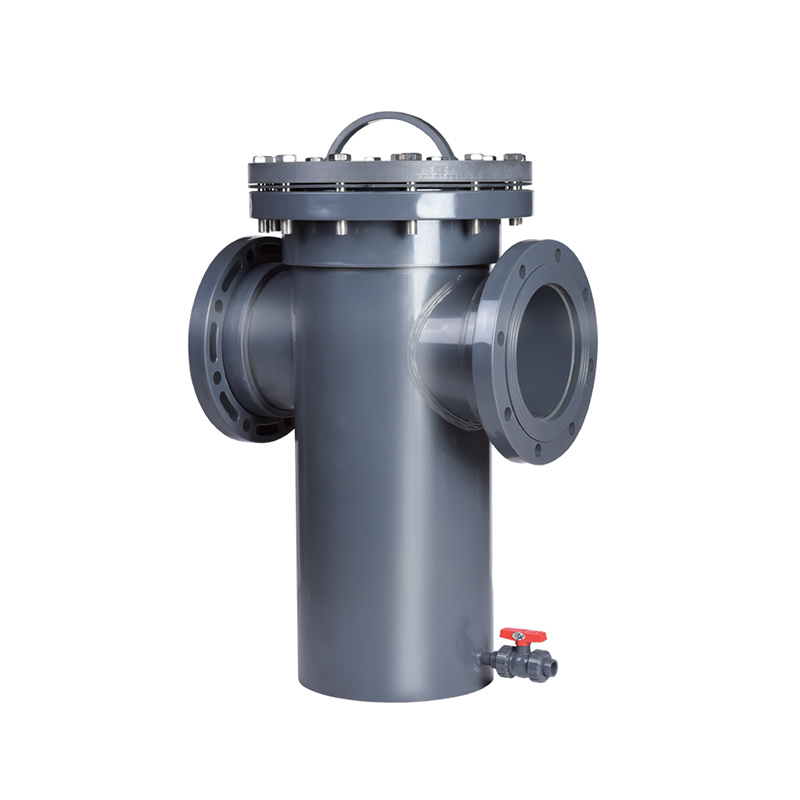

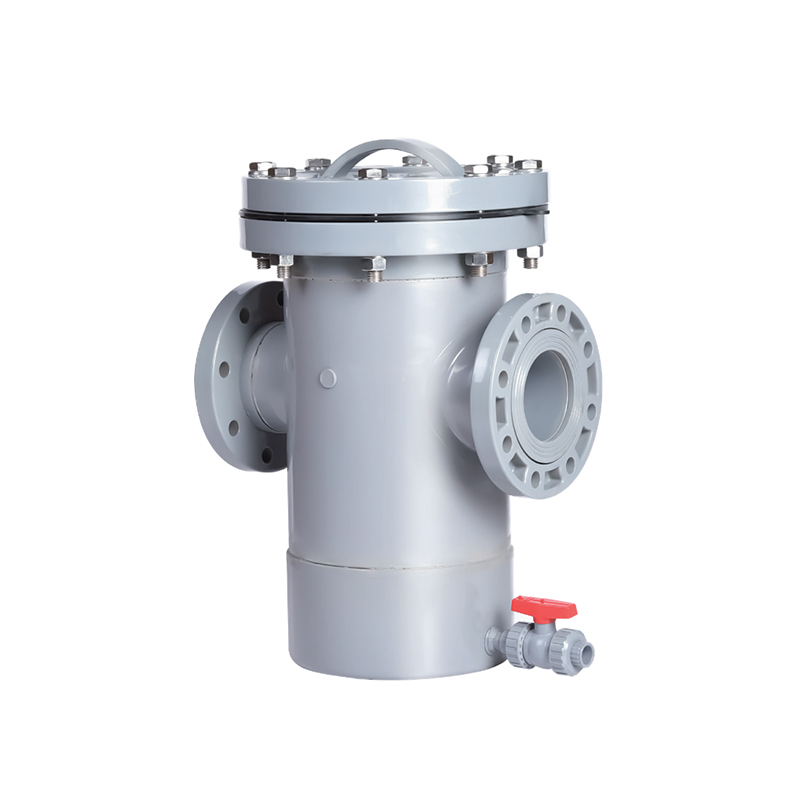

Кошиковий фільтр SCH8O/DIN UPVC/CPVC

Кошиковий фільтр UPVC/CPVC є високоефективним фільтруючим пристроєм, який широко використовується в обробці води, хімічній обробці, харчовій та інших галузях промисловості. Його унікальна конструкція ефективно видаляє забруднення та тверді частинки з рідин, забезпечуючи нормальну роботу системи.

Фільтр має багатошарові фільтруючі сітки, що дозволяє користувачам вибирати різну точність фільтрації на основі реальних потреб, підвищуючи ефективність фільтрації та продовжуючи термін служби обладнання. Обслуговування та очищення прості, оскільки користувачам потрібно лише періодично знімати кошик фільтра для очищення, що зменшує витрати на обслуговування та робоче навантаження.

Зв яжіться з нами

Попередній：Пневматичний кульковий клапан UPVC/CPVC
Далі：Статичний змішувач SCH8O/DIN UPVC/CPVC типу SK

параметр застосування Технічні стандарти

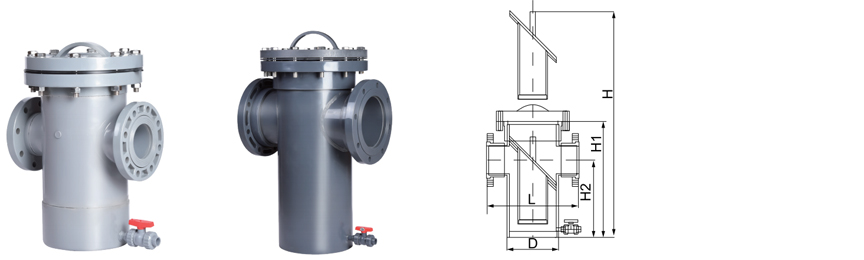

дн	DN	L	H	H1	D	дренаж
20	15	180	475	260	75	дн20
25	20	80	475	260	75	дн20
32	25	180	475	260	90	дн20
40	32	200	490	270	90	дн25
50	40	260	555	300	110	дн25
63	50	260	555	300	110	дн25
75	65	330	665	360	140	дн32
90	80	340	735	400	160	дн32
110	100	400	835	470	225	дн32
140	125	480	985	550	280	дн40
160	150	500	1145	630	280	дн40
225	200	560	435	780	315	дн50
280	250	660	1725	930	400	дн50
315	300	750	2245	1200	450	дн63

SCH80 / DIN · СІТЧИЙ ФІЛЬЕР

Кошиковий фільтр UPVC / CPVC

Знімний кошик · Перфорований або сітчастий · Кришка, що швидко відкривається

Кошиковий фільтр SCH80/DIN UPVC/CPVC — це вбудований фільтр, призначений для видалення зважених твердих частинок із корозійних потоків рідин високої чистоти. Виготовлений відповідно до стандартів ASTM SCH80 і DIN, цей фільтр використовує знімну перфоровану або сітчасту корзину, яка вловлює частинки, забезпечуючи безперервний потік. Кошик доступний через кришку, що швидко відкривається, що дозволяє швидко очистити або замінити без демонтажу трубопроводу. Корпус фільтра доступний у ПВХ для загальної хімічної експлуатації та ХПВХ для підвищених температур до 93°C. Кошик може бути виготовлений із відповідних термопластичних або металевих матеріалів залежно від застосування. Цей фільтр широко використовується для захисту наступних насосів, клапанів і контрольно-вимірювального обладнання від абразивного пошкодження та забруднення.

DN25–DN200 Розмірний ряд

PN10–PN16 Номінальний тиск

від –20°C до 93°C діапазон CPVC

Тип кошика Перфорована / сітка

Знімний кошик

Витягніть і очистіть, не знімаючи корпус фільтра з трубопроводу, скорочуючи час простою на технічне обслуговування.

Хімічна стійкість

Корпуси UPVC і CPVC стійкі до кислот, лугів і солей. CPVC продовжує роботу до 93°C.

Низький перепад тиску

Велика відкрита площа кошика мінімізує обмеження потоку, зменшуючи енергію накачування, зберігаючи захоплення частинок.

Універсальна фільтрація

Перфоровані кошики для грубого проціджування або сітчасті кошики для тонкої фільтрації. Доступні індивідуальні розміри.

Будівництво

Тіло UPVC · CPVC

Кошик UPVC · CPVC · SS304 · SS316

Ущільнювач кришки EPDM · FKM · PTFE

Зв'язки Розетка · Фланцева · Різьба

фільтрація

Перфорований Отвори 0,5–10 мм

Сітка 20–200 меш

Custom Прорізний · Клиновий дріт

Кошик volume 0,5–15 л (залежно від розміру)

Стандарти

ASTM D2467 (SCH80)

DIN 8061/8062

Тиск PN10–PN16

Температура UPVC 60°C · CPVC 93°C

Сценарії застосування

01 хімічний Захист насосів від накипу та сміття в лініях перекачування кислоти

02 Напівпровідник Полірування UPW та видалення часток на мокрих стендах

03 Енергія Фільтрація теплоносія та фільтрація електроліту у виробництві акумуляторів

04 вода Скринінг стічних вод і попереднє очищення RO

05 Pharma DI вода та CIP захист петлі

06 Автомобільний Фільтрація фарби, охолоджуючої рідини та миття деталей

Інструкції зі встановлення

Встановіть камеру кошика вниз або горизонтально. Стрілка потоку має вирівнятися.
Залиште достатньо місця для вилучення кошика. Мінімальний зазор дорівнює довжині кошика.
Використовуйте ґрунтовку та цемент, призначений для UPVC або CPVC для зварних з’єднань розчинником.
Фланцеві болти: використовуйте прокладки по всій поверхні. Рівномірно затягніть 15–20 Нм у поперечному порядку.
Перед встановленням перевірте кошик на наявність пошкоджень. Забезпечте належне розміщення в житлі.

Критичні межі

Температура: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Не перевищуйте номінальний тиск. Перепад тиску зростає із завантаженням кошика.
Стежити за падінням тиску. Очистіть кошик, коли dP перевищує 0,5 бар.
Перевірте сумісність матеріалу кошика з хімічним складом процесу.
Використовуйте УФ-стабілізовану смолу або захисне покриття для зовнішньої установки.

Часті запитання

Як часто я повинен чистити кошик?

Частота очищення залежить від завантаження твердих речовин і швидкості потоку. Слідкуйте за різницею тиску на фільтрі. Коли перепад тиску досягає 0,3–0,5 бар вище чистого значення, кошик потрібно вийняти та очистити. При застосуванні з високим вмістом твердої речовини може знадобитися щоденна перевірка.

У чому різниця між перфорованими та сітчастими кошиками?

Перфоровані кошики мають просвердлені отвори і використовуються для грубого проціджування (2–10 мм). Сітчасті кошики використовують плетену дротяну тканину та забезпечують більш тонку фільтрацію (20–200 меш). Сітчасті кошики пропонують вищу ефективність фільтрації, але мають більший перепад тиску. Вибір залежить від розміру частинок і допустимої втрати тиску.

Чи можна пізніше замінити кошик на інший?

Так, кошик взаємозамінний. Ви можете перемикатися між перфорованими та сітчастими кошиками в міру зміни вимог процесу. Переконайтеся, що кошик для заміни має ті самі загальні розміри та ущільнювальну поверхню, щоб підтримувати належну посадку та ефективність фільтрації.

Що станеться, якщо кошик повністю забитий?

Повністю забитий кошик призведе до швидкого падіння тиску. У деяких конфігураціях корпус фільтра містить байпас або механізм скидання тиску. Однак безперервна робота за високого dP може пошкодити кошик або спричинити відсутність потоку. Щоб запобігти такому стану, рекомендується регулярно стежити за станом і очищати його.

Ці кошикові фільтри призначені для хімічної, металургійної, фотоелектричної, атомної, літієвої, напівпровідникової, харчової, фармацевтичної, автомобільної та водоочисної промисловості — для роботи з кислотами, лугами, надчистою водою, питною водою, водою електронного класу та промисловими стічними водами.

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай Кошиковий фільтр SCH8O/DIN UPVC/CPVC Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення Кошиковий фільтр SCH8O/DIN UPVC/CPVC Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Де труби SCH 80 UPVC використовуються в промислових і коме...
Jul 30,2026
Хімічні переробники, оператори водопідготовки та промислові підприємства вказують Труба ПВХ SCH 80 скрізь, де система трубопроводів повинна підтримувати вищий внутрішній тиск і протистояти впливу агресив...
дізнатися більше
Що робить трубу SCH 80 UPVC надійним вибором для застосува...
Jul 23,2026
Труба SCH 80 ПВХ має більш товсту стінку, ніж труба SCH 40 при тому самому зовнішньому діаметрі, що підвищує її номінальний тиск і робить її стандартом для промислових ліній, що транспортують корозійні хімікати, га...
дізнатися більше
Чому труба SCH 80 UPVC широко використовується в промислов...
Jul 16,2026
Товщина стінки – це єдина характеристика, яка відокремлює трубу, розраховану на високий промисловий тиск, від труби, призначеної для легкого житлового використання. Труба ПВХ SCH 80 міцно займає важку ст...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

Кошиковий фільтр SCH8O/DIN UPVC/CPVC Галузеві знання

Ключова роль Кошиковий фільтр UPVC/CPVC у гальваніці та хімічному очищенні стічних вод

Кошикові фільтри UPVC (непластифікований полівінілхлорид) і CPVC (хлорований полівінілхлорид) відіграють важливу роль у гальваніці, хімічній обробці стічних вод і багатьох ключових галузях промисловості завдяки своїй чудовій стійкості до корозії, високій механічній міцності та економічній ефективності. Нижче наведено його основні сценарії застосування та аналіз вартості:

1. Гальванічна промисловість: ефективна фільтрація стічних вод важких металів
Стічні води гальванічних покриттів містять високі концентрації важких металів (таких як хром, нікель, мідь тощо). Кошиковий фільтр UPVC/CPVC може витримувати сильну кислоту (наприклад, сірчану кислоту, соляну кислоту) і сильні лужні середовища, ефективно перехоплювати зважені частинки та домішки розчину для покриття, забезпечувати стабільну роботу системи очищення стічних вод і захищати подальше мембранне розділення або іонообмінне обладнання.

2. Хімічна очистка стічних вод: стійкість до корозії та довгий термін служби
Хімічні стічні води містять складні компоненти (такі як органічні розчинники та сильні окислювачі). ХПВХ матеріали добре працюють при високих температурах (до 90°C) і корозійних середовищах. Вони підходять для попередньої обробки в пестицидній, фарбувальній, нафтохімічній та інших галузях промисловості, щоб зменшити ризик закупорювання труб і насосів.

3. Міжгалузеві ключові програми
Фотоелектричний: фільтруйте силіконовий порошок і хімічні залишки в травильній рідині для забезпечення чистоти виробництва сонячних елементів.
Електронні напівпровідники: видаліть частинки в надчистій воді, щоб запобігти забрудненню пластин.
Атомна енергетика: використовується для контролю частинок у системах охолодження води, радіаційно стійкий модифікований ПВХ відповідає спеціальним стандартам безпеки.
Металургія: фільтруйте оксиди металів у стічних водах травлення для відновлення цінних компонентів.
Медицина: Переконайтеся, що мікроорганізми та тверді частинки відповідають стандартам у фармацевтичних системах очищеної води.
Промислова очистка води: захистіть котли та градирні від накипу та корозії.
Питна вода: фільтри UPVC видаляють мул та іржу під час попереднього очищення міської води та відповідають стандартам гігієни.

4. Резюме основних переваг
Стійкість до корозії: адаптується до екстремальних середовищ із рН 0-14 і має термін служби, який значно перевищує термін служби металевих фільтрів.
Легкий і простий в обслуговуванні: пластиковий матеріал легко встановити, а кошик фільтра можна швидко розібрати та очистити.
Економічна ефективність: у сценаріях кислих стічних вод він має більшу цінову перевагу, ніж фільтри з нержавіючої сталі.
