SCH8O/DIN UPVC/CPVC фланцевий мембранний клапан

Мембранний клапан з фланцем UPVC/CPVC — це пристрій керування рідиною, призначений для роботи з агресивними рідинами та газами. Він підходить для різних галузей промисловості, включаючи хімічну обробку, очищення стічних вод і харчову промисловість.

Унікальна структура фланцевого мембранного клапана забезпечує герметичність під час відкриття та закриття, ефективно запобігаючи витокам. Така конструкція забезпечує безпечне транспортування рідин і продовжує термін служби клапана. Клапан простий в експлуатації, що дозволяє користувачам легко контролювати потік за допомогою ручних або пневматичних методів, щоб відповідати вимогам різних робочих умов.

Наші фланцеві мембранні клапани UPVC/CPVC також відрізняються стійкістю до зносу та старіння. Вони широко використовуються в таких сферах, як хімічна обробка, очищення стічних вод і сільськогосподарське зрошення.

Зв яжіться з нами

Попередній：Мембранний клапан SCH8O/DIN UPVC/CPVC
Далі：SCH8O/DIN UPVC/CPVC Цільний фланцевий кульовий кран

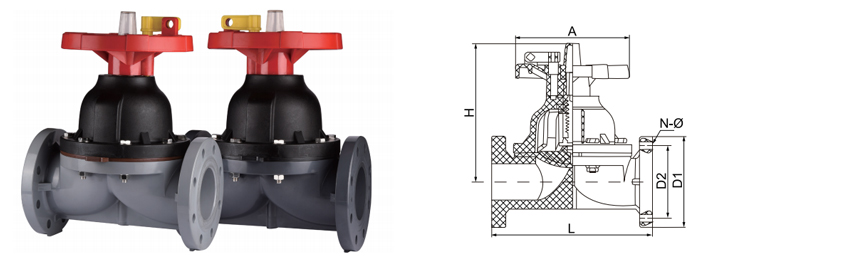

параметр застосування Технічні стандарти

РОЗМІР/НОМ.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5 дюймів)
D1	DIN	115	140	150	165	185	200	220	254
	АNSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	АNSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	АNSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
Л		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

СТАНДАРТ DIN · ЦІЛЬНА КОНСТРУКЦІЯ

SCH8O/DIN UPVC/CPVC фланцевий мембранний клапан

Розроблено для ізоляції корозійних і високочистих рідин. Цілісний фланцевий корпус із механізмом ущільнення діафрагми усуває витік сальника та забезпечує герметичне закриття.

DN15-DN100

Діапазон розмірів

PN10 / PN16

Номінальний тиск

від -20°C до 120°C

Температура CPVC

UPVC / CPVC

Матеріали корпусу

◆ Матеріальна система

Корпус ПВХ 0-60°C · pH 2-12 · Загальні кислоти, луги, надчиста вода

Корпус CPVC 0-93°C · pH 1-14 · Підвищена температура, хлоровані середовища

Варіанти діафрагми EPDM · PTFE · FKM · Hypalon

Цільні фланцеві кінці відповідно до DIN PN10/16. Відсутність витоків у з’єднанні корпусу.

◆ Основні характеристики

Підключення Інтегральний фланець, DIN 2501

Віч-на-віч DIN EN 558 Серія 1

Тест оболонки 1,5 × PN (вода)

Перевірка сидіння 1,1 × PN (повітря або вода)

Вакуумна служба 0,3 бар абсолют

Операція Маховик / Пневматичний / Електричний

◆ Переваги мембранного клапана

Без ущільнення стовбура — нульовий потенціал неконтрольованих викидів
Ізоляція між приводом і текучим середовищем
Обтічний шлях потоку зменшує накопичення осаду
Візуальний індикатор положення на маховику
Змінна діафрагма без зняття корпусу з лінії
Герметичне відключення в повному діапазоні тиску

Промислове застосування

Кислоти, луги, надчиста вода, вода електронного класу, промислові стічні води

Важка хімія та металургія

Передача сірчаної кислоти · Дозування HCl · Лінії травлення · Гальванопластика

Висока чистота й електроніка

Напівпровідникові вологі стенди · Фотоелектричне травлення · Електронна вода · Контури надчистої води

Енергія та літій

Допоміжне ядерне охолодження · Обробка літієвого розсолу · Хімічна передача батареї

Науки про життя та харчування

Фармацевтична WFI · Харчова CIP · Переробка напоїв · Виробництво косметики

Вода та навколишнє середовище

Нейтралізація промислових стічних вод · Питна вода · Попереднє знесолення

Автомобільна та загальна промисловість

Циркуляція електронного покриття · Миття деталей · Охолоджуюча вода · Лінії промивання

Примітки щодо встановлення та експлуатації

Для зберігання мембранний клапан повинен бути встановлений у повністю відкритому або закритому положенні. Не зберігайте зі стиснутою діафрагмою.
Послідовність затягування: рівномірно затягніть фланцеві болти в поперечному порядку до 15-20 Нм залежно від DN.
Для суспензії або середовища, що кристалізується, встановлюйте шток клапана горизонтально, щоб запобігти накопиченню твердих частинок у перегородці.
Не перевищуйте швидкість 1,0 м/с для абразивних середовищ, щоб продовжити термін служби діафрагми.
Замінюйте діафрагму кожні 2 роки або кожні 50 000 циклів, залежно від того, що відбудеться раніше.

Критичні обмеження

Не для використання з окислювальними кислотами (азотна >15%, хромова) у корпусі з ПВХ.
Не піддавайте швидкій зміні тиску — діафрагма може втомитися.
Уникайте стерилізації парою вище 110°C для CPVC з PTFE діафрагмою.
Не підходить для газоподібних середовищ вище 2 бар без запобіжної заглушки.
Не використовуйте маховик до механічного упору — надмірне стиснення діафрагми призводить до передчасного виходу з ладу.

Поширені проблеми та рішення

Проблема: спостерігається знижена швидкість потоку

Діафрагма може бути втягнута не повністю. Переконайтеся, що маховик повернутий у повністю відкрите положення (на 2-3 оберти після початкового опору). Для автоматизованих клапанів перевірте калібрування ходу приводу.

Проблема: зовнішній витік із корпусу

Перевірте болти фланців на предмет ослаблення. Перевірити до специфікації. Якщо витік продовжується, замініть фланцеву прокладку. Не затягуйте занадто сильно — ризик розтріскування перевищує 22 Нм для DN80.

Проблема: витік носія під час закриття

Знос діафрагми або хімічний вплив. Замініть діафрагму відповідним матеріалом. Для застосування з високим циклом перейдіть на діафрагму EPDM з PTFE.

Проблема: важка робота маховичка

Діафрагма може застрягти в водосливній трубі через кристалізацію. Цикл відкрити/закрити кілька разів. Якщо це не зникне, розберіть і очистіть зону водосливної ємності. Нанесіть силіконову мастило на різьбу штока.
