Цільнозерковий фланцевий кульковий клапан-Zheyi Pipeline (Wuhan) Co., Ltd.

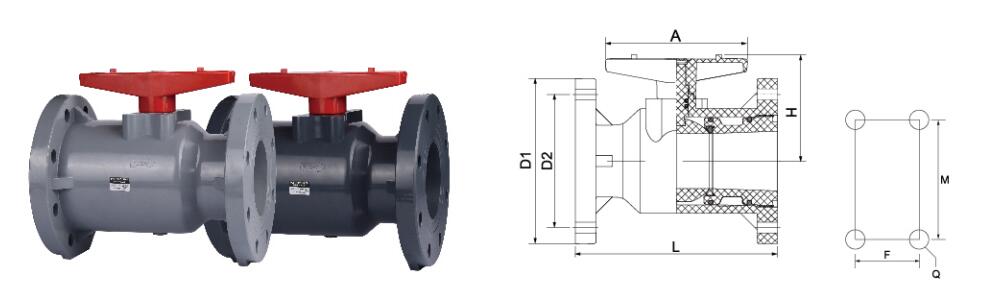

Розмір/ном.		DN20	DN25 DN32 DN40			DN50	DN63	DN75	DN90	DN110	DN140 DN160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1	Дин	105	105	115	140	145	165	180	195	220	250	285
	Ансі	89	98	108	117	128	155	178	192	229	254	284
	Джис	70	75	90	100	105	120	140	150	175	210	240
D2	Дин	65	75	85	100	110	125	145	160	180	210	240
	Ансі	61	70	79	89	98	121	140	152	191	216	241
	Джис	31	35	42.5	48.5	61	73	90	105	132	158	186
	Дин	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
N-φ	Ансі	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Джис	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Л		120	120	150	160	167	178	220	250	282	360	405
		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
М		33	33	40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M6	2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10

Цільнозерковий фланцевий кульковий клапан Industry knowledge

Застосування цільнозерковий фланцевий кульковий клапан У хімічній промисловості: технічні характеристики дизайну та безпеки, стійкі до корозії

Цільні фланцеві кулькові клапани широко використовуються в хімічній промисловості та пов'язаних з ними сферах завдяки їх компактній структурі, хорошій герметичній та зручній експлуатації. Оскільки хімічні середовища часто мають сильну корозійність, високу температуру та високий тиск або вимоги до високої чистоти, стійкі до корозії проектування та специфікації безпеки клапана мають вирішальне значення. Нижче наведені конкретні програми та технічні вимоги цього клапана в декількох ключових галузях:

1. Хімічна промисловість (сильне корозійне середовище)
Хімічна продукція часто включає корозійні середовища, такі як кислоти, луги та органічні розчинники. Цільові фланцеві кулькові клапани повинні використовувати стійкі до корозії матеріали (наприклад, нержавіюча сталь 316L, Hastelloy, PTFE-підкладка тощо) та відповідати пожежній сертифікації API 607, щоб забезпечити безпеку при витоку або надзвичайних умовах праці.

2. Питна вода (безпечна питна вода)
Коли клапан контактує з питною водою, він повинен відповідати санітарним стандартам, таким як NSF/ANSI 61. Матеріал зазвичай становить 304/316 з нержавіючої сталі або ущільнення EPDM, щоб уникнути опадів важких металів та забезпечити безпеку якості води.

3. Металургія
У високотемпературних та запилених середовищах клапани повинні бути стійкими до зносу та теплостійким (наприклад, покриттям карбіду з вуглецевої сталі), що підходить для систем газових та розплавлених металевих трубопроводів.

4. Фотоелектрична
У транспорті хімічних речовин полісилікону та електронних класів клапани повинні бути надвисокою чистотою (електрополілізованою внутрішньою стінкою) та низькими осадженнями частинок, щоб уникнути забруднення технологічних середовищ.

5. Ядерна енергетика
Клапани ядерного класу повинні відповідати стандартам ASME III, використовувати радіаційні матеріали (такі як аустенітна нержавіюча сталь) та провести сейсмічні випробування для забезпечення тривалої стабільної роботи на ядерному острові.

6. Електронний напівпровідник
У транспорті ультрачірної води (UPW) та спеціальних газів клапани повинні бути нульовими витоком (сертифікат ISO 15848) і не мати конструкції мертвого кута для запобігання забрудненню частинок або газу.

7. Медицина
Фармацевтична промисловість вимагає асептичної конструкції (наприклад, сумісності SIP/CIP), а матеріал повинен відповідати сертифікації FDA, щоб уникнути зростання мікробів. Він підходить для бродіння резервуарів та очищених водних систем.

8. Промислова очищення води
Покривши охолоджуючу воду та циркулюючі водні системи, клапан повинен бути стійким до корозії іонів хлориду (наприклад, дуплексної нержавіючої сталі) та адаптуватися до частих умов відкриття та закриття.

9. Промислові стічні води
Для кислих, лужних та високоольтних стічних вод клапана повинен бути стійким до корозії (наприклад, кульовими клапанами, обшитою фтором), а герметичний матеріал (наприклад, PTFE) повинен бути стійким до старілих.

Ключові точки правил безпеки
Вибір матеріалу: відповідати матеріалу відповідно до характеристик середовища (наприклад, Hastelloy для кислих середовищ та сплав на основі нікелю для лужних середовищ).
Технологія герметизації: Використовуйте подвійний дизайн Metal Seal Soft Seal, щоб забезпечити нульовий витік (наприклад, ISO 5208 клас VI).
Захист від пожежі та вибуху: відповідати стандартам API 6FA, захищеним від вибуху дизайну стовбура.
Сертифікація промисловості: наприклад, NSF для питної води, ASME для ядерної енергетики, Semi F81 для напівпровідників тощо
