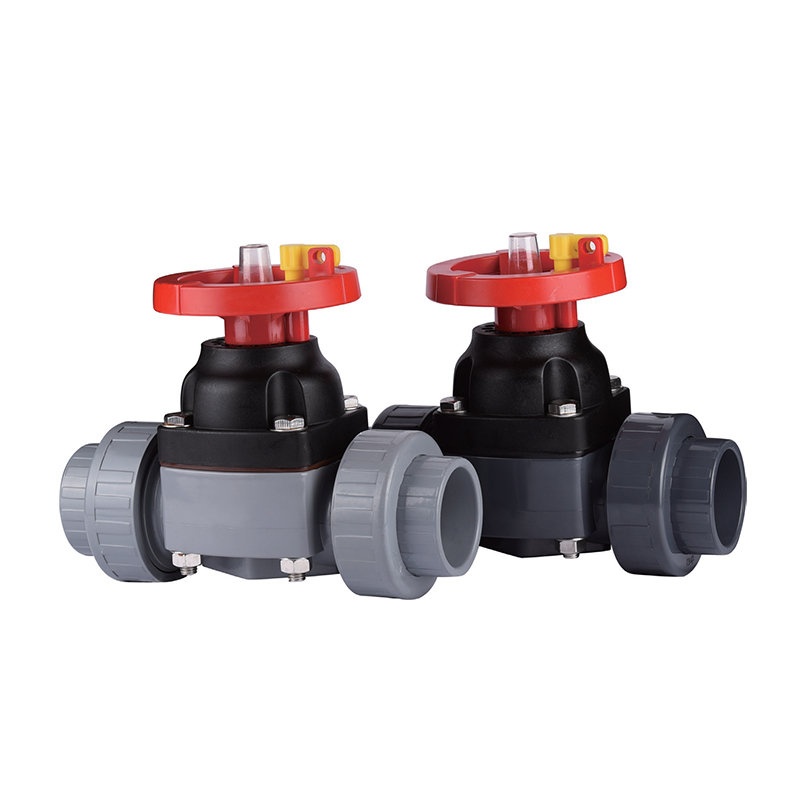

Мембранний клапан SCH8O/DIN UPVC/CPVC

З’єднувальний мембранний клапан — це ефективний пристрій контролю рідини, який широко застосовується в таких галузях промисловості, як хімічна обробка, фармацевтика, харчова промисловість і очищення води. Він розроблений для забезпечення ефективності ущільнення, забезпечуючи безпеку та чистоту середовища.

Основною особливістю комбінованого мембранного клапана є його унікальна структура діафрагми. Така конструкція не тільки ефективно ізолює корпус клапана від середовища, запобігаючи витокам і забрудненням, але також забезпечує точний контроль потоку. Користувачі можуть легко регулювати потік рідини за допомогою простого ручного або електричного керування відповідно до потреб різних процесів.

Клапан також простий в установці та обслуговуванні, оснащений стандартними з’єднувальними фланцями, придатними для різних систем трубопроводів. Крім того, його конструкція передбачає легкість очищення, що робить його ідеальним для застосувань, які вимагають високих стандартів гігієни.

Зв яжіться з нами

Попередній：UPVC/CPVC ⅰ Кульовий клапан
Далі：SCH8O/DIN UPVC/CPVC фланцевий мембранний клапан

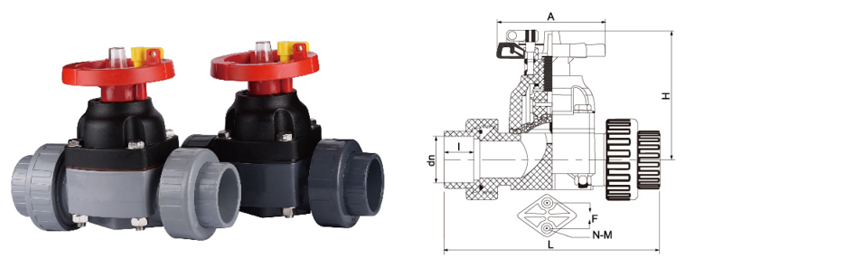

параметр застосування Технічні стандарти

РОЗМІР/НОМ.		dn20	dn25	dn32	dn40	dn50	dn63
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
d1	DяN	20.3	25.3	32.3	40.3	50.3	63.3
	АNSI	21.51	26.87	33.62	42.4	48.45	60.65
	JIS	22.4	26.45	32.56	38.63	48.73	56.82
d2	DяN	20.1	25.1	32.1	40.1	50.1	63.1
	АNSI	21.25	26.6	33.3	42.06	48.18	60.27
	JIS	21.75	25.7	31.71	37.67	47.76	55.77
Л		142	162	175	196	227	272
Х		90	95	105	125	145	172
A		77	77	87	100	117	137
I		22	22	22	26	32	39
Н-М		2-М6	2-М6	2-М6	2-М8	2-М8	2-М8
F		25	25	25	36	36	45

КІНЕЦЬ СОЮЗУ DIN · ІЗОЛЯЦІЯ МЕМБРАНИ

SCH8O/DIN Мембранний клапан UPVC/CPVC

Конструкція з’єднувального з’єднання забезпечує швидке від’єднання від трубопроводу, не порушуючи сусідні трубопроводи. Механізм ущільнення діафрагми забезпечує повну ізоляцію між рідиною та механізмом приводу.

DN15-DN100 Розмірний ряд

PN10/PN16 Клас тиску

0-93°C Робочий діапазон CPVC

Кінець Союзу Швидке обслуговування

Союзне з'єднання

Накидна гайка з різьбою дозволяє зняти корпус клапана за секунди. Для заміни або перевірки діафрагми не потрібні фланцеві болти або перестановка труби.

Ущільнення діафрагми

Гнучка діафрагма створює герметичність водосливного типу. Носій контактує лише з корпусом і нижньою поверхнею діафрагми — немає ущільнення, немає витоку ущільнення штока.

Варіанти матеріалів

Корпус ПВХ для загальної хімічної служби. Корпус CPVC для підвищених температур і хлорованих середовищ до 93°C.

Технічний профіль

Матеріали корпусу

UPVC (0-60°C) · CPVC (0-93°C)

Варіанти діафрагми

EPDM · EPDM з покриттям PTFE · FKM · CSM

Союзний стандарт

Внутрішня різьба DIN або ASTM / розчинник

Номінальний тиск

PN10 (UPVC) · PN16 (CPVC) при 20°C

Випробувальний тиск сидіння

1,1 × PN (герметичний)

Типи кінцевих з'єднань

Розетка · Різьба (NPT/BSPT) · Фланцевий перехідник

Промислові програми

Хімічна обробка металургія Фотоелектричні Ядерний допоміжний Добування літію Електроніка / Напівпровідники Їжа та напої Фармацевтичний Автомобільна фарба Промислова очистка води

Медіафайли оброблені

Кислоти · Луги · Надчиста вода · Вода електронного класу · Питна вода · Промислові стічні води · Розсоли

Ущільнювальний механізм

Експлуатаційні характеристики діафрагми

Герметичне відключення — конструкція водосливної системи забезпечує міцне ущільнення навіть із твердими частинками в суспензії

Нульовий витік штока — немає динамічних ущільнень між рідиною та атмосферою

Внутрішня заміна — Конструкція штуцера дозволяє змінювати діафрагму, не знімаючи корпус клапана з трубопроводу

Візуальний індикатор положення — маховик показує відкритий/закритий стан на відстані

Дані про розміри та замовлення

DN (мм)

15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100

L (віч-на-віч)

DIN EN 558 Серія 1

Максимальний крутний момент (маховичок)

10 Нм (DN15-50) · 18 Нм (DN65-100)

Рейтинг вакууму

0,3 бар абсолютний (діафрагма EPDM)

Інструкції з монтажу

Використовуйте герметик лише для зовнішньої різьби — уникайте контакту герметика з діафрагмою
Підтримуйте труби в межах 300 мм від штуцерного з’єднання, щоб запобігти згинанню
Для горизонтальних ліній встановлюйте шток вертикально, щоб зменшити відкладення осаду в водосливній ємності
Не використовуйте як кінцевий клапан без опори за потоком
Пневматичні приводи потребують відфільтрованого змащеного повітря під тиском 4-6 бар

Критичні робочі межі

Не перевищуйте номінальну температуру діафрагми — EPDM макс. 80°C, PTFE макс. 120°C
Не призначений для стерилізації парою при температурі вище 100°C
Уникайте різких коливань тиску понад 1 бар/с
Непридатний для газоподібного хлору або концентрованої азотної кислоти з корпусом ПВХ
Не використовуйте маховик до механічної зупинки (приблизно 2,5 оберти від закритого до відкритого)

Посібник з усунення несправностей

▶ Клапан не закривається повністю

Діафрагма може бути розтягнута або хімічно набрякла. Замініть діафрагму. Для діафрагм з PTFE-лицьовою стороною перевірте наявність деформації холодного потоку в зоні контакту водосливу.

▶ Витік із накидної гайки

Затягніть накидну гайку вручну плюс 1/4 оберту стрічковим ключем. Не затягуйте занадто сильно — може статися заїдання нитки. Огляньте ущільнювальне кільце або плоску прокладку всередині з’єднання.

▶ Жорстке обертання маховика

Діафрагма може прилипати до перегородки через кристалізоване середовище. Промийте сумісним розчинником. Нанесіть силіконове мастило на різьбу штока — не використовуйте мастило нафтове.

▶ Зменшений потік у відкритому положенні

Маховик може бути втягнутий не повністю. Поверніть проти годинникової стрілки ще 2-3 оберти. Якщо покращення немає, перевірте, чи немає сміття під діафрагмою.
