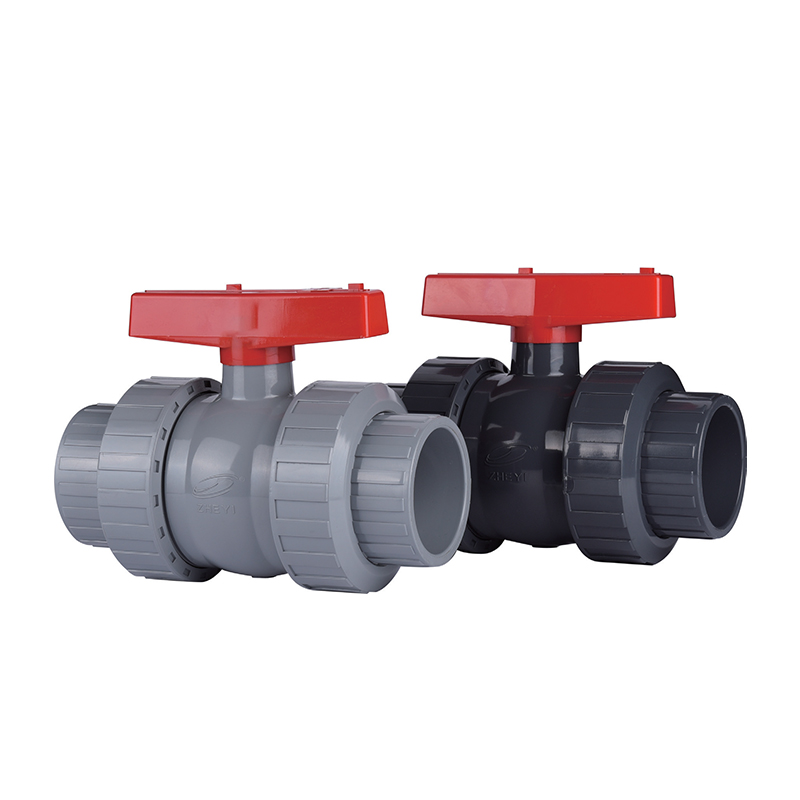

SCH8O/DIN UPVC/CPVC Ⅰ Ball Valve

The UPVC/CPVC I ball valve is a high-performance valve designed for industrial pipelines and water treatment systems. Its simple yet efficient design, featuring a spherical valve core, provides extremely low fluid resistance when fully open or closed. The valve’s quick opening and closing and ease of operation make it perform excellently in pipeline control.

Our product boasts sealing performance with high-quality sealing rings, ensuring leak-free operation and extending the equipment's service life. The lightweight nature of the UPVC/CPVC I ball valve makes it easy to install and maintain, and it is widely used in industries such as chemical processing, pharmaceuticals, drinking water treatment, and HVAC systems.

Зв яжіться з нами

Попередній：SCH8O/DIN UPVC/CPVC Ⅱ Кульовий кран
Далі：Мембранний клапан SCH8O/DIN UPVC/CPVC

параметр застосування Технічні стандарти

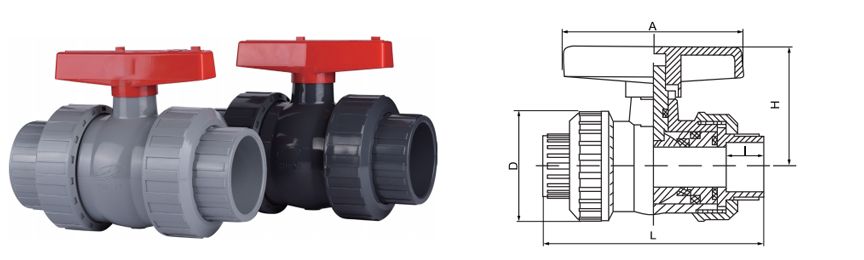

dn	DN	Structure size
dn	DN	A	D	H	L	I
20	15	75	50	50	106	18
25	20	87	55	56	120	22
32	25	100	67	67	134	22
40	32	110	78	73	154	26
50	40	114	96	87	178	32
63	50	140	110	100	205	39
75	65	160	130	106	232	45
90	80	196	158	130	281	51
110	100	298	199	183	325	61

SCH80 / DIN Full Port One-Piece

UPVC / CPVC Ⅰ Ball Valve

Lever Operated · Lockable Handle · PTFE Seats

The SCH80/DIN UPVC/CPVC Ⅰ Ball Valve is a quarter-turn isolation valve engineered for reliable shut-off in corrosive and high-purity fluid systems. Manufactured to ASTM SCH80 and DIN standards, this one-piece ball valve features a full port design that maintains line flow characteristics with minimal pressure drop. The valve body is available in UPVC for general chemical service or CPVC for elevated temperature applications up to 93°C. PTFE seats and seals provide bubble-tight shut-off across the full pressure range, while the lever handle includes a lockable feature for position assurance in critical installations.

DN15–DN100

Size Range

PN10–PN16

Pressure Rating

–20°C to +93°C

CPVC Range

Full Port

Flow Design

Chemical Resistance

UPVC and CPVC materials resist a broad spectrum of acids, bases, salts, and oxidizing agents. The inert polymer structure prevents leaching and maintains fluid purity in sensitive applications.

Full Port Flow

The ball bore diameter matches the nominal pipe size, eliminating flow restrictions and reducing pressure drop. This design minimizes energy consumption and ensures consistent flow rates.

Bubble-Tight Shut-Off

PTFE seats provide a reliable seal against the chrome-plated or solid CPVC ball. The one-piece body construction eliminates potential leak paths through the end connections.

Temperature Versatility

CPVC variants support continuous operation up to 93°C, making them suitable for hot corrosive liquids, industrial process water, and high-temperature chemical transfer.

Technical Specifications

Body Material

UPVC (unplasticized polyvinyl chloride) · CPVC (chlorinated polyvinyl chloride)

Ball Material

Chrome-plated brass (UPVC) · Solid CPVC (CPVC body)

Seat / Seal Material

PTFE (standard) · EPDM (optional for water service)

Connection Type

Socket (solvent cement) · Threaded (NPT/BSPT) · Flanged (DIN)

Standard Compliance

ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Handle Type

Lever handle with 90° travel · Lockable in open/closed positions

Chemical & Metallurgy

Acid transfer, alkali dosing, pickling lines, plating bath circulation

Electronics & Semiconductors

Ultrapure water (UPW) distribution, electronic-grade chemical handling

Energy & Photovoltaics

Lithium battery electrolyte, solar cell etching, nuclear auxiliary cooling

Water Treatment

Industrial wastewater, desalination, RO permeate, potable water

Food & Pharmaceutical

Deionized water, CIP solutions, sanitary process lines

Automotive & General

E-coat circulation, parts washing, cooling water systems

Installation Notes

Solvent cement: Use primer and cement specifically formulated for UPVC or CPVC. Allow full cure time before pressure testing.
Threaded connections: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns with a strap wrench.
Flanged connections: Use full-face EPDM or PTFE gaskets. Torque bolts evenly in a cross pattern to 15–20 Nm.
Mounting orientation: Install with handle in accessible position. For horizontal lines, stem should be vertical.
Actuator installation: Verify torque compatibility with valve stem rating. Use manufacturer-approved mounting bracket.

Critical Restrictions

Do not use UPVC ball valves with fluids above 60°C or with concentrated nitric acid (>15%).
CPVC valves are not rated for steam service or chlorinated solvent exposure above 60°C.
Avoid sudden pressure surges exceeding 1.5× the rated working pressure.
Do not operate the handle with excessive force — over-torquing may damage the stem seal.
Not suitable for gaseous media above 2 bar without safety relief provisions.
UV exposure: Store and install in shaded areas or apply UV protective coating.

Common Field Issues & Solutions

● Handle stiffness after thermal cycling

PTFE seats may expand at temperature extremes. Cycle the valve fully open and closed 3–4 times at ambient temperature. If resistance persists, lubricate the stem with silicone-based grease. Avoid petroleum-based lubricants.

● Leakage at the stem area

Tighten the stem gland nut incrementally (1/8 turn at a time). If leakage continues, replace the stem O-rings. For CPVC valves in hot service, verify that O-ring material is compatible with the fluid temperature.

● Media leakage past the ball in closed position

Inspect PTFE seats for wear or deformation. Replace seats if worn beyond 0.5 mm. For systems with frequent cycling, consider upgrading to reinforced PTFE seats.

● Cracking near the connection area

Over-torquing of threaded or flanged connections is the most common cause. Verify torque values against the installation manual. Replace cracked components immediately — do not attempt repair with adhesives.

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай SCH8O/DIN UPVC/CPVC Ⅰ Ball Valve Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення SCH8O/DIN UPVC/CPVC Ⅰ Ball Valve Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Де труби SCH 80 UPVC використовуються в промислових і коме...
Jul 30,2026
Хімічні переробники, оператори водопідготовки та промислові підприємства вказують Труба ПВХ SCH 80 скрізь, де система трубопроводів повинна підтримувати вищий внутрішній тиск і протистояти впливу агресив...
дізнатися більше
Що робить трубу SCH 80 UPVC надійним вибором для застосува...
Jul 23,2026
Труба SCH 80 ПВХ має більш товсту стінку, ніж труба SCH 40 при тому самому зовнішньому діаметрі, що підвищує її номінальний тиск і робить її стандартом для промислових ліній, що транспортують корозійні хімікати, га...
дізнатися більше
Чому труба SCH 80 UPVC широко використовується в промислов...
Jul 16,2026
Товщина стінки – це єдина характеристика, яка відокремлює трубу, розраховану на високий промисловий тиск, від труби, призначеної для легкого житлового використання. Труба ПВХ SCH 80 міцно займає важку ст...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

SCH8O/DIN UPVC/CPVC Ⅰ Ball Valve Галузеві знання

How to correctly select UPVC/CPVC Type I ball valve? Key parameters and working condition matching guide

UPVC (unplasticized polyvinyl chloride) and CPVC (chlorinated polyvinyl chloride) Type I ball valves are widely used in many industries due to their excellent corrosion resistance, lightweight and cost advantages. Correct selection requires the combination of media characteristics, working conditions and industry specifications. The following are key selection points and typical industry application matching suggestions:

1. Media compatibility: chemical corrosion resistance matching
UPVC: Suitable for weak acid, weak alkali and normal temperature (≤60°C) water media, such as drinking water, industrial water treatment, etc.
CPVC: Higher temperature resistance (≤90°C), strong acid, strong alkali and organic solvent resistance, suitable for etching liquid in the electronic semiconductor industry, acid and alkali wastewater in the photovoltaic industry and other corrosive fluids.

2. Pressure and temperature rating
UPVC/CPVC I type ball valves are usually suitable for low pressure (PN10~PN16), and CPVC materials should be preferred for high temperature conditions. For example:
UPVC can be used for auxiliary pure water systems (low temperature and low pressure) of nuclear power plants;
CPVC should be used for high temperature pickling lines in the metallurgy industry and long-term thermal stability should be verified.

3. Special industry requirements
Medicine and safe drinking water: must comply with FDA or NSF certification to ensure that the materials are non-toxic and non-precipitated.
Industrial wastewater: when containing heavy metals or high-salt media, the chemical resistance of the valve seat sealing material (such as EPDM) must be verified.
Photovoltaic: often involves highly corrosive media such as hydrofluoric acid (HF), and the combination of CPVC valve body + PTFE seal is more reliable.

4. Structural design and installation environment
For corrosive gas environments (such as exhaust gas treatment in electronic semiconductor plants), it is recommended to use a fully enclosed valve body to avoid exposure of metal parts.
For frequently opened and closed working conditions (such as backwash pipelines in water treatment systems), a low torque design should be selected to extend service life.

5. Certification and standards
The drinking water industry must comply with NSF/ANSI 61, and the auxiliary systems of nuclear power plants must meet ASME NQA-1 quality control.
