SCH8O/DIN Пневматичний фланцевий мембранний клапан UPVC

Пневматичний фланцевий мембранний клапан UPVC виготовлено з матеріалу UPVC, який стійкий до сильних кислот і лугів, не іржавіє та не утворюється накипу, що робить його придатним для роботи з різними корозійними середовищами. Корпус клапана має компактну конструкцію, легку вагу, простий в установці та обслуговуванні, зменшуючи навантаження на систему трубопроводів. Структура діафрагми забезпечує щільне ущільнення, ефективно запобігаючи витоку середовища та забезпечуючи безпечну та стабільну роботу системи. Пневматичне керування забезпечує швидке перемикання, швидке реагування та легке дистанційне керування та автоматизацію. Матеріал відповідає національним стандартам гігієни, що робить його придатним для харчової та фармацевтичної промисловості, де потрібні високі стандарти гігієни.

Зв яжіться з нами

Попередній：Кульовий кран Labcock SCH8O/DIN UPVC/CPVC
Далі：SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом

параметр застосування Технічні стандарти

Він використовує корозійно-стійкий корпус клапана та корозійно-стійку діафрагму, без сальникової конструкції, дросельним елементом є еластична діафрагма, а проточний канал корпусу клапана гладкий. Таким чином, пневматичний мембранний мембранний клапан має такі переваги, як низька напруга, великий потік, відсутність зовнішніх витоків, зручність, надійність, а також запобігання пожежі та вибуху. Він широко застосовний до слабких кислот, слабких лугів, слабкої корозії, високої в'язкості, що містить частинки та регулювання потоку за допомогою волокна та токсичних і екологічно чистих середовищ.

НІ	Ім'я	матеріал
1	Тіло	UPVC
2	Обкладинка	UPVC
3	Діафрагма	EPDM F46
4	Диск	UPVC
5	Циліндр	Алюмінієвий сплав
6	Поршень	Алюмінієвий сплав
7	Стебло	Нержавіюча сталь 304 / 45#
8	Режим підключення	Фланець

РОЗМІР/НОМ.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5 дюймів)	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Вага клапана (кг)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · ПНЕВМАТИЧНА · ФЛАНЦЕВА

Пневматичний фланцевий діафрагмовий клапан UPVC

Тип перегородки · Безпакетний · Фланцевий DIN PN10 · Номінальний PN10

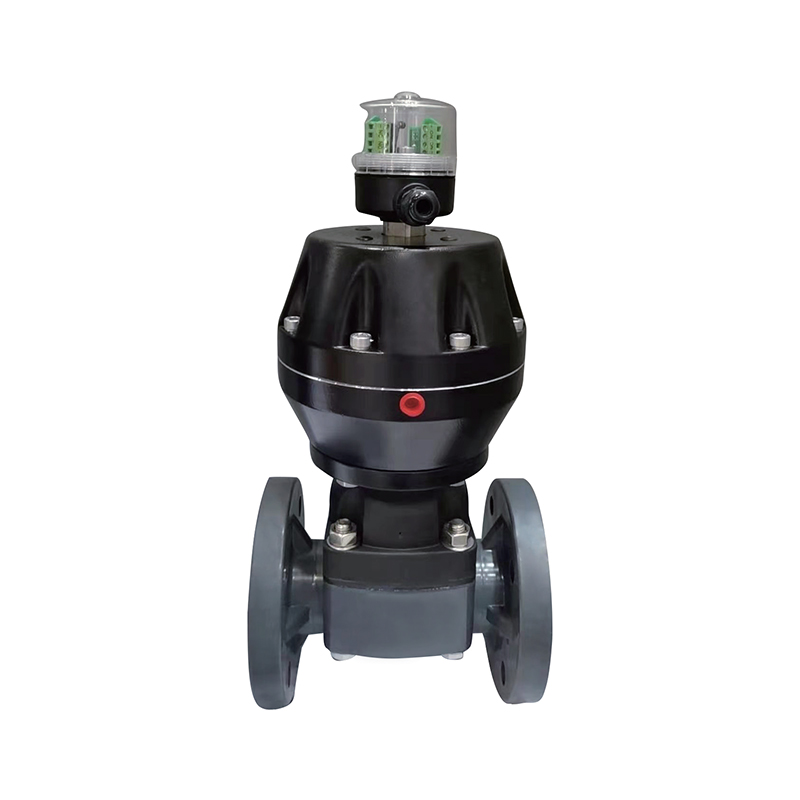

Пневматичний фланцевий діафрагмовий клапан UPVC SCH8O/DIN — це запірний клапан з пневматичним керуванням для промислових трубопроводів, що транспортують корозійні рідини, надчисту воду та стічні води. Корпус виготовлено з непластифікованого полівінілхлориду з цілісними фланцевими кінцями, просвердленими відповідно до DIN PN10, що дозволяє пряме кріплення болтами до стандартного фланцевого трубопроводу без адаптерів. Гнучка діафрагма, затиснута між корпусом і кришкою, утворює єдиний рухомий бар'єр, тому технологічне середовище не контактує зі штоком, приводом або атмосферою. Оскільки немає динамічного ущільнення штока, конструкція усуває шляхи витоку сальника. Геометрія перегородки забезпечує прямий шлях потоку, коли вона відкрита, і закривається позитивно проти зважених твердих частинок. Клапан постачається для інтеграції OEM, закупівель EPC та проектів автоматизації заводів, які потребують фланцевої термопластичної ізоляції з пневматичним приводом.

DN15–DN100 Номінальний розмір

PN10 Клас тиску

0–60°C Сервіс UPVC

4–6 бар Подача повітря

Інтегрально фланцевий корпус

Фланці формуються як частина корпусу, а не нарізаються. Це видаляє різьбове з’єднання з межі тиску та безпосередньо відповідає свердлінню DIN PN10.

Безпакетне ущільнення

Діафрагма відділяє середовище від штока та приводу. Сальника не існує, тому контроль неконтрольованих викидів залежить від діафрагми, а не від регулювання сальника.

Толерантність до твердих речовин

Затвор водосливного клапана притискає діафрагму до піднятого сідла замість того, щоб затримувати частинки у вузькій щілині, тому зважені тверді речовини не перешкоджають відключенню.

Змінна діафрагма

Мембрана є частиною, що зношується. Його замінюють шляхом зняття капота, а корпус залишається закріпленим болтами в лінії, обмежуючи зупинку ізоляції лінії.

Конструкція клапана

Матеріал корпусу UPVC, ASTM D1784

Тип статури Зливний тип, прямий

Завершити з'єднання Інтегральний фланець, DIN PN10, DIN 2501

Віч-на-віч DIN EN 558 Серія 1

Варіанти діафрагми EPDM · EPDM з покриттям PTFE · FKM

Посилання на дизайн DIN EN 16139 · ISO 21787

Приведення в дію та управління

Тип приводу Пневматичного, поршневого або діафрагмового типу

Подача повітря 4–6 бар, filtered and dry

функція Нормально закритий · Нормально відкритий · Подвійної дії

Інтерфейс управління Електромагнітний клапан, 3/2 або 5/2 ходовий

Зворотній зв'язок Позиційні кінцеві вимикачі опціональні

Аксесуари Регулятор повітряного фільтра · Ручне керування

Матриця вибору діафрагми

Діафрагма Придатність ЗМІ Температурна стеля Посилання на життєвий цикл

EPDM Кислоти, луги, солі, питна вода, стічні води 60°C Високий

EPDM з покриттям PTFE Сильні кислоти, розчинники, середовища високої чистоти 60°C Помірний

FKM Окисники, вуглеводні, хлоровані середовища 60°C Помірний

Вибір діафрагми повинен бути підтверджений відповідно до технологічного середовища, концентрації та робочої температури перед видачею замовлення. Стеля корпусу UPVC керує рейтингом складання.

Охоплення галузі та медіа процесу

Хімія та металургія Перенесення кислоти та лугу, лінії дозування, контури травлення, подача реагентів

Фотоелектричні та літієві Циркуляція травильної ванни, перенесення електроліту, розсолу та обробки реагентів

Допоміжне обладнання для ядерної та енергетики Допоміжні контури охолодження, демінералізована вода, лінії введення хімікатів

Електронний напівпровідник Розподіл надчистої води, вода електронного класу, подача мокрого стенда

Харчова та фармацевтична промисловість Вода питна, вода очищена, контури подачі та повернення CIP

Автомобільна та промислова вода Мийка деталей, циркуляція фарби, нейтралізація промислових стічних вод

Вимоги до введення в експлуатацію

Перевірте схему свердління фланця, номінальний розмір і матеріал діафрагми з ізометричними параметрами трубопроводу перед випуском поставки.
Використовуйте прокладки по всій площині на обох поверхнях фланців і крутні болти в поперечному порядку до значення, зазначеного для конкретного номінального розміру.
Перевірте тиск подачі повітря на вході приводу за умов потоку; Заявлений діапазон становить 4–6 бар на клапані.
Встановіть шток клапана у вертикальному положенні, де це можливо, і підтвердьте орієнтацію перегородки відносно напрямку потоку.
Виконайте пневматичний хід повного відкриття-закриття та переконайтеся, що положення відмови відповідає вимогам безпеки установки.
Запишіть дату встановлення діафрагми на бирці технічного обслуговування для відстеження життєвого циклу.

Обмеження застосування

Температурна стеля для кузова ПВХ становить 60°C. Не перевищуйте це значення, навіть якщо показник діафрагми здається вищим.
Номінальний тиск PN10 при температурі навколишнього середовища; зменшити відповідно до опублікованої кривої тиск-температура.
Не призначений для роботи з парою або для швидкого термічного циклу.
Не використовуйте з концентрованими кислотами-окислювачами, такими як азотна кислота, вміст яких перевищує 15% у полівінілхлоридному корпусі.
Подача повітря must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Крутний момент болта фланця, який перевищує вказане значення, може призвести до тріщини в термопластичному корпусі, особливо при DN80 і вище.
Зовнішня установка вимагає УФ-стабілізації корпусу або зовнішнього захисного покриття.

Закупівлі та інженерні питання

Який стандарт фланців використовується на цьому клапані?

Корпус поставляється з вбудованими фланцями, просвердленими відповідно до DIN 2501 PN10. Це охоплює загальноєвропейський і метричний стандарт труб. Підтвердьте стандарт відповідного фланця на існуючій лінії перед випуском замовлення; Свердління ANSI не є стандартним для цієї конфігурації та потребує окремого устрою.

Яка інформація необхідна для оформлення пропозиції?

Укажіть номінальний розмір, матеріал діафрагми, тиск подачі повітря, необхідне положення несправності, технологічне середовище та концентрацію, робочу температуру та стандарт сполучного фланця. Для комерційної оцінки необхідні кількість і графік доставки. Якщо клапан замінює існуючий блок, необхідно вказати прямий розмір і коло болта поточного клапана.

Як часто слід міняти діафрагму?

Інтервали заміни залежать від частоти циклів, агресивності середовища та робочої температури. У режимі безперервного дозування хімічних речовин запланований інтервал заміни встановлюється на основі даних про термін служби для конкретної суміші діафрагми. Діафрагму слід перевіряти під час кожного періоду планового технічного обслуговування, незалежно від кількості циклів, і замінювати, якщо є видима деформація, здуття або втрата герметичності водосливної щілини.

Чи надаються сертифікати матеріалів і випробувань?

Сертифікати відповідності з посиланням на DIN EN 16139, ISO 21787 і ASTM D1784 видаються як стандарт. Звіти про матеріали на рівні партії, записи про випробування оболонки та ущільнення, а також аркуші перевірки функціонування приводу доступні за запитом для пакетів проектної документації.

Чи можна постачати клапан для середовищ, що містять суспензію або тверді речовини?

Конструкція діафрагми типу перегородки краще переносить зважені тверді речовини, ніж конструкції з кулькою або метеликом, оскільки закриття не залежить від сидіння з малим просвітом. Абразивні речовини прискорюють зношування діафрагми, тому слід вказати посилений компаунд і менший запланований інтервал заміни. Щоб отримати конкретну рекомендацію, зверніться до виробника щодо розподілу частинок за розміром і концентрації твердих речовин.

Постачається для інтеграції OEM, закупівлі проектів EPC та програм автоматизації заводів у хімічній, металургійній, фотоелектричній, ядерній, літієвій промисловості, електронних напівпровідниках, харчовій, фармацевтичній, автомобільній промисловості та секторах промислової обробки води. Висвітлення в засобах масової інформації включає кислотні та лужні рідини, надчисту воду, питну воду, воду електронного класу та промислові стічні води.
