виготовлено на замовлення SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом Для харчової промисловості/автомобільної/електронної

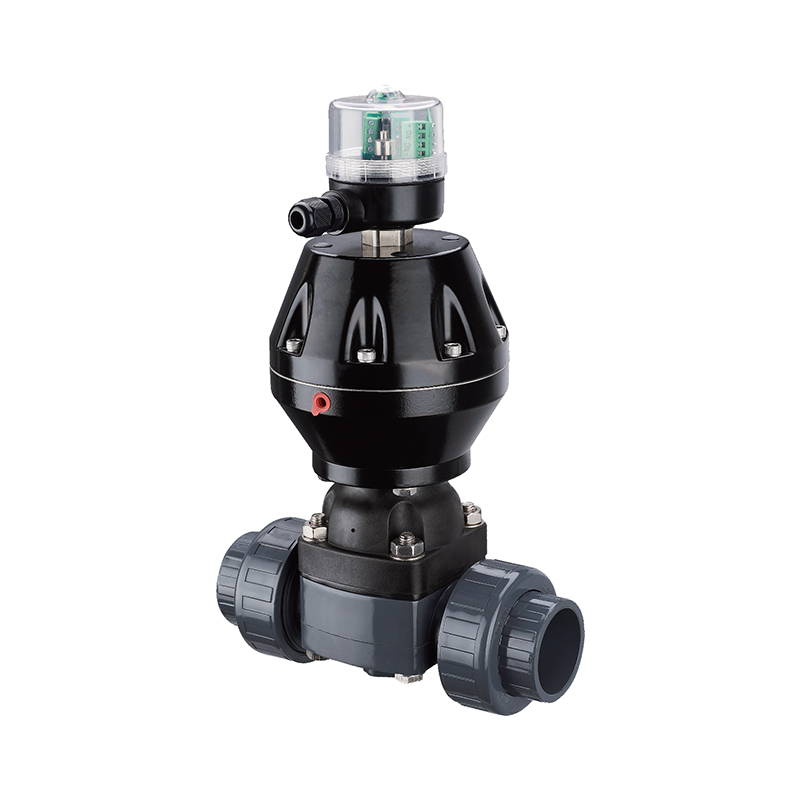

SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом

SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом

Пневматичний мембранний клапан UPVC з подвійним приводом виготовлено з матеріалу UPVC, що забезпечує стійкість до корозії та легку вагу. Завдяки конструкції з подвійним приводом, що працює пневматично, клапан є дуже гнучким і надійним. Він працює на основі пневматичної сили та підйомного руху діафрагми. Керуючи джерелом повітря для зміни тиску в повітряній камері, діафрагма рухається вгору та вниз, відкриваючи та закриваючи клапан. Він зазвичай використовується в додатках, що вимагають стійкості до корозії та контролю рідини, наприклад, у хімічній, фармацевтичній та харчовій промисловості. Клапан відрізняється простою конструкцією, низькими витратами на обслуговування та збільшеними інтервалами обслуговування. Його точний контроль потоку робить його придатним для різних рідких середовищ.

Зв яжіться з нами
  • SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом
Попередній：SCH8O/DIN Пневматичний фланцевий мембранний клапан UPVC
Далі：SCH8O/DIN UPVC/CPVC Електричний поворотний клапан
параметр застосування Технічні стандарти

  • Особливістю пневматичного двоходового мембранного клапана UPVC є те, що діафрагма відокремлює внутрішню порожнину нижнього корпусу клапана від внутрішньої порожнини верхньої кришки клапана, так що шток клапана, диск клапана та інші частини, розташовані над діафрагмою, не піддаються корозії середовищем, а структура ущільнювача пропущена, і не відбувається витоку середовища. Внутрішня перегородка являє собою діафрагму з гуми або пластику з м’яким ущільнювачем, яка має хорошу герметичність.

    НІ

    Ім'я

    матеріал

    1

    Тіло

    UPVC

    2

    Діафрагма

    EPDM

    2а

    Копія

    EPDM

    3

    Диск

    НІЛО

    4

    Обкладинка

    UPVC

    5

    Стебло

    2Cr13

    6

    Стебло nut

    HPb59-1

    7

    Циліндр

    Алюмінієвий сплав

    8

    Кепка

    пластик

    РОЗМІР/НОМ.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    DIN

    ANSI

    JIS

    PN (МПа)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

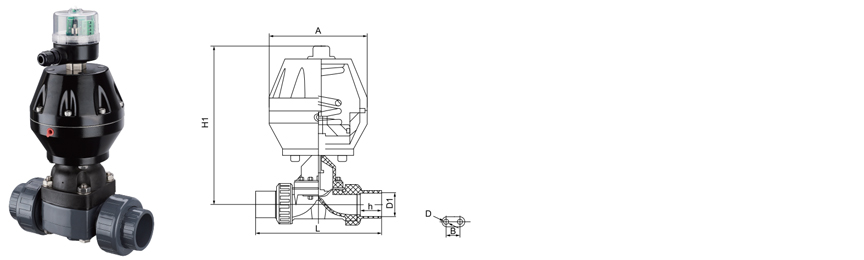

    Розмір

    (мм)

    стандарт

    L

    145

    160

    175

    200

    225

    272

    D1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    довідка

    H1

    195

    200

    210

    228

    240

    290

    Вт (кг)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · МЕМБРАНА · ПОДВІЙНИЙ ПРИВОД
Пневматичний мембранний клапан з подвійним приводом ПВХ
Тип переливу · Безпакетний · Тандемний привод · PN10
Пневматичний мембранний клапан UPVC із подвійним приводом SCH8O/DIN — це пневматичний запірний клапан для промислових трубопровідних систем, що транспортують корозійні рідини, надчисту воду та стічні води. Гнучка діафрагма, затиснута між корпусом і кришкою, утворює єдиний рухомий бар’єр, тому середовище не контактує зі штоком, приводом або атмосферою. У конфігурації з подвійним приводом використовуються два пневматичні приводні блоки на спільному штоку, що дозволяє керувати двома корпусами клапанів одним керуючим сигналом із синхронізованим ходом. Корпус UPVC забезпечує хімічну стійкість до кислот, лугів і солі. Геометрія перегородки забезпечує прямий наскрізний шлях у відкритому стані та надійно закривається від зважених частинок.
DN15–DN100 Номінальний розмір
PN10 Клас тиску
0–60°C Сервіс UPVC
4–6 бар Подача повітря
Безпакетна конструкція
Мембрана ізолює шток і привод від середовища. Немає динамічного ущільнення штока, тому шляхи неконтрольованих викидів крізь набивку видаляються проектом, а не контролюються техобслуговуванням.
Подвійний привід на одному штоку
Два пневматичних приводних блоки мають загальний шток, керуючи парними корпусами клапанів за допомогою одного керуючого сигналу. Хід синхронізується механічно, тому парні точки ізоляції відкриваються та закриваються разом без окремої логіки.
Допуск до твердих речовин при закритті
Геометрія водосливу закриває зважені частинки замість того, щоб затримувати їх між кулькою та сидінням. Це робить конструкцію працездатною під час роботи поруч із гною, де сидіння з близьким зазором можуть забитися або заклинити.
Замінна діафрагма
Діафрагма є справним зношуваним елементом, замінним без зняття корпусу з трубопроводу. Обсяг вимкнення обмежений ізоляцією лінії та зняттям кришки.
Конструкція клапана
Матеріал корпусу UPVC
Тип статури Зливний тип, прямий
Варіанти діафрагми EPDM · EPDM з покриттям PTFE · FKM
Підключення Розетка · Фланцева DIN PN10 · Різьба
Посилання на дизайн DIN EN 16139 · ISO 21787 · ASTM D1784
Приведення в дію та управління
Конфігурація диска Подвійний привод, тандемні агрегати
Подача повітря 4–6 бар, filtered and dry
функція Нормально закритий · Нормально відкритий · Подвійної дії
Інтерфейс управління Електромагнітний клапан, 3/2 або 5/2 ходовий
Зворотній зв'язок Позиційні кінцеві вимикачі опціональні
Аксесуари Регулятор повітряного фільтра · Ручне керування
Матриця вибору діафрагми
Діафрагма Придатність ЗМІ Температурна стеля Цикл життя
EPDM Кислоти, луги, солі, питна вода, стічні води 60°C Високий
EPDM з покриттям PTFE Сильні кислоти, розчинники, середовища високої чистоти 60°C Помірний
FKM Окисники, вуглеводні, хлоровані середовища 60°C Помірний
Вибір діафрагми повинен бути підтверджений відповідно до технологічного середовища, концентрації та робочої температури перед видачею замовлення. Стеля з матеріалу корпусу визначає рейтинг складання.
Охоплення галузі та медіа процесу
Хімія та металургія Перенесення кислоти та лугу, лінії дозування, контури травлення, подача реагентів
Фотоелектричні та літієві Циркуляція травильної ванни, перенесення електроліту, розсолу та обробки реагентів
Допоміжне обладнання для ядерної та енергетики Допоміжні контури охолодження, демінералізована вода, лінії введення хімікатів
Електронний напівпровідник Розподіл надчистої води, вода електронного класу, подача мокрого стенда
Харчова та фармацевтична промисловість Вода питна, вода очищена, контури подачі та повернення CIP
Автомобільна та промислова вода Мийка деталей, циркуляція фарби, нейтралізація промислових стічних вод
Вимоги до введення в експлуатацію
  • Перевірте тип з’єднання корпусу, номінальний розмір і матеріал діафрагми з ізометричними даними трубопроводу перед випуском.
  • Перевірте тиск подачі повітря на вході приводу за умов потоку; Заявлений діапазон становить 4–6 бар на клапані.
  • Встановіть шток клапана у вертикальному положенні, де це можливо, і підтвердьте орієнтацію перегородки відносно напрямку потоку.
  • Пневматично переведіть парні тіла на повний хід і підтвердьте синхронізований рух спільного штока.
  • Налаштуйте функцію електромагнітного клапана та підтвердьте, що положення несправності відповідає вимогам безпеки установки.
  • Запишіть дату встановлення діафрагми на бирці технічного обслуговування для відстеження життєвого циклу.
Обмеження застосування
  • Температурна стеля для кузова ПВХ становить 60°C. Не перевищуйте це значення, навіть якщо показник діафрагми здається вищим.
  • Номінальний тиск PN10 при температурі навколишнього середовища; зменшити відповідно до опублікованої кривої тиск-температура.
  • Не призначений для роботи з парою або для швидкого термічного циклу.
  • Не використовуйте з концентрованими кислотами-окислювачами, такими як азотна кислота, вміст яких перевищує 15% у полівінілхлоридному корпусі.
  • Подача повітря must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Не використовуйте привод понад номінального ходу; надмірний хід стискає діафрагму проти перегородки та скорочує термін служби.
  • Зовнішня установка вимагає УФ-стабілізації корпусу або зовнішнього захисного покриття.
Закупівлі та інженерні питання
Що на практиці означає конфігурація з подвійним приводом?
Два пневматичних приводних блоки встановлені на спільному штоку та працюють разом, керуючи двома корпусами мембранних клапанів від одного керуючого сигналу. Це використовується там, де спарені точки ізоляції повинні відкриватися або закриватися синхронно, як-от подача та зворотна ланка циклу, або де потрібне резервне закриття на одній технологічній лінії.
Яка інформація необхідна для оформлення пропозиції?
Укажіть номінальний розмір, тип з’єднання корпусу, матеріал діафрагми, тиск подачі повітря, необхідне положення при несправності (нормально закрите, нормально відкрите або подвійної дії), технологічне середовище та концентрацію, робочу температуру, а також те, чи керує система з подвійним приводом дві окремі лінії чи дві точки на одній лінії. Для комерційної оцінки необхідні кількість і графік доставки.
Як часто слід міняти діафрагму?
Інтервали заміни залежать від частоти циклів, агресивності середовища та робочої температури. У режимі безперервного дозування хімічних речовин запланований інтервал заміни зазвичай встановлюється на основі даних про життєвий цикл конкретної суміші діафрагми. Діафрагму слід перевіряти під час кожного періоду планового технічного обслуговування, незалежно від кількості циклів, і замінювати, якщо є видима деформація, здуття або втрата герметичності водосливної щілини.
Чи надаються сертифікати матеріалів і випробувань?
Сертифікати відповідності з посиланням на DIN EN 16139, ISO 21787 і ASTM D1784 видаються як стандарт. Звіти про матеріали на рівні партії, записи про випробування оболонки та ущільнення, а також аркуші перевірки функціонування приводу доступні за запитом для пакетів проектної документації.
Чи можна постачати клапан для середовищ, що містять суспензію або тверді речовини?
Конструкція діафрагми типу перегородки краще переносить зважені тверді речовини, ніж конструкції з кулькою або метеликом, оскільки закриття не залежить від сидіння з малим просвітом. Однак абразивні речовини прискорюють знос діафрагми. Для носіїв із значним вмістом абразиву вкажіть армований компаунд діафрагми та зменшіть запланований інтервал заміни. Щоб отримати конкретну рекомендацію, зверніться до виробника щодо розподілу частинок за розміром і концентрації твердих речовин.
Постачається для інтеграції OEM, закупівлі проектів EPC та програм автоматизації заводів у хімічній, металургійній, фотоелектричній, ядерній, літієвій промисловості, електронних напівпровідниках, харчовій, фармацевтичній, автомобільній промисловості та секторах промислової обробки води. Висвітлення в засобах масової інформації включає кислотні та лужні рідини, надчисту воду, питну воду, воду електронного класу та промислові стічні води.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 Вейровий тип Подвійний привод
Рекомендовані продукти
Компанія
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Національне високотехнологічне підприємство
  • Сертифікат
  • Сертифікат
Новини
Залишити повідомлення
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Суворий контроль якості

    Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

    Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Точне тестування продуктивності
    У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

    ● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
    ● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
    ● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
    ● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
    ● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом Галузеві знання

Як вибрати пневматичні мембранні клапани UPVC у хімічній та природоохоронній промисловості?

Пневматичні мембранні клапани з подвійним приводом UPVC широко використовуються в хімічній промисловості, охороні навколишнього середовища та багатьох галузях промисловості з високим попитом завдяки їх чудовій стійкості до корозії, надійному ущільненню та легким характеристикам. Нижче наведено точки вибору та типовий аналіз сценаріїв для різних галузей:

1. Безпечна питна вода та питна вода
Точки вибору: Корпус клапана повинен відповідати стандартам гігієни харчових продуктів (таким як сертифікація FDA, NSF), щоб гарантувати відсутність опадів важких металів; конструкція з подвійним приводом може запобігти середньому зворотному забрудненню.
Сценарії застосування: система знезараження водопровідної станції, трубопровід для доставки чистої води, мережа комунального водопостачання.

2. Металургійна промисловість (Металургія)
Точки вибору: UPVC повинен витримувати кислі/лужні стічні води плавки (наприклад, сірчану кислоту, фтористоводневу кислоту); Пневматичний привід підходить для дистанційного керування високотемпературними процесами цеху.
Сценарії застосування: очищення рідини відходів лінії травлення, скидання стічних вод гальванічного виробництва, система циркуляції води для охолодження плавки.

3. Фотоелектричні та електронні напівпровідники
Точки вибору: надвисокі вимоги до чистоти, клапани не повинні відпадати частинок; Стійкість UPVC до фтористоводневої кислоти підходить для процесів очищення пластин.
Сценарії застосування: контроль відходів травлення фотоелектричної кремнієвої кислоти, транспортування надчистої води для напівпровідників, лінія травлення друкованої плати.

4. Ядерна енергетика
Пункти відбору: Необхідність проходження випробувань радіаційно-стійких матеріалів; структура з подвійним приводом забезпечує нульовий витік рідини ядерних відходів, а пневматичні приводи вимагають сертифікації вибухозахищеності.
Сценарії застосування: очищення стічних вод із низькою радіоактивністю, трубопроводи теплоносія, системи переробки ядерного палива.

5. Медицина
Точки вибору: внутрішня стінка корпусу клапана гладка і не має мертвих кутів, щоб уникнути зростання мікробів; UPVC сумісний з етанолом, хлоридом натрію та іншими речовинами.
Сценарії застосування: система фармацевтичної очищеної води, лінія асептичного наповнення, трубопровід CIP (очищення на місці).

6. Очищення промислової води та стічних вод
Точки вибору: для стічних вод, що містять хлор, високий вміст солі або органічних розчинників, необхідно вибрати потовщений корпус клапана з ПВХ; пневматичне керування можна підключити до ПЛК для досягнення автоматичного дозування.
Сценарії застосування: десульфурація стічних вод на електростанціях, резервуари для нейтралізації на нафтохімічних заводах і скидання стічних вод для фарбування в поліграфічній та фарбувальній промисловості.

Загальні рекомендації щодо вибору
Корозійні середовища: підтвердьте хімічну стійкість UPVC (таких як соляна кислота, гіпохлорит натрію тощо);
Вміст часток: рекомендується додати функцію промивання порожнини клапана для рідин з високим вмістом твердих речовин;
Вимоги до автоматизації: визначте пріоритет використання інтелектуальних позиціонерів для адаптації до системної інтеграції DCS/SCADA.
