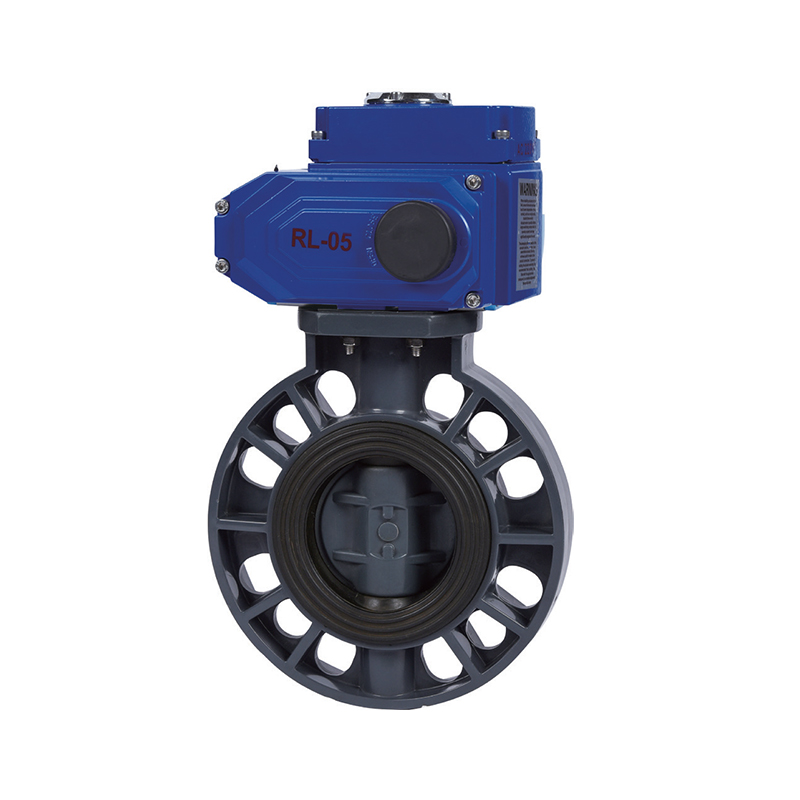

SCH8O/DIN UPVC/CPVC Електричний поворотний клапан

Електрична дросельна заслінка має просту конструкцію, невеликі розміри, легку конструкцію та низьку матеріаломісткість. Він має невеликий обертовий момент, що робить його легким і швидким у роботі. Клапан пропонує можливості регулювання потоку та герметичність, забезпечуючи хорошу герметичність за умов низького тиску. За способом з’єднання електричні дискові затвори можна класифікувати як фланцеві та міжфланцеві; за способом приводу бувають ручними, пневматичними, електричними; за будовою вони бувають дискового ексцентрикового типу, пластинчастого вертикального типу, пластинчастого похилого типу, важільного типу; і за типом ущільнення вони можуть бути з м’яким або жорстким ущільненням.

Зв яжіться з нами

Попередній：SCH8O/DIN Пневматичний UPVC мембранний клапан з подвійним приводом
Далі：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

параметр застосування Технічні стандарти

(1) Матеріал: UPVC, CPVC
(2) Розмір: 2"-12", DN50-DN300, dn63-dn315
(3) Стандарти: ANSI, DIN
(4) З'єднання: фланцеве
(5) Робочий тиск: 150PSI, 1,0 МПа
(6) Робоча температура: UPVC (-10°C-60°C), CPVC (-10°C-90°C)
(7) Колір корпусу: UPVC (темно-сірий), CPVC (світло-сірий)

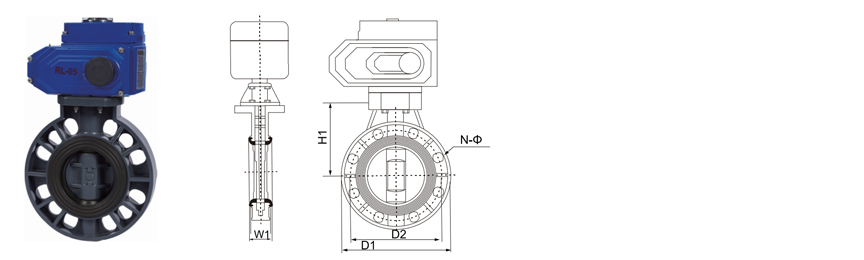

РОЗМІР/НОМ.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5 дюймів)	(6 дюймів)	(8")	(10 дюймів)	(12 дюймів)
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Крутний момент (Н · М)	10	10	15	22	40	45	65	-	-

Технічні характеристики електроприводу

Кран кульовий	Модель	Максимальний вихідний момент	Час дії 90°		Вихідний вал	Мотор	Номінальний струм
Кран кульовий	Модель	N·M	Особливий	Стандартний	мм	W	AC 220 В/А	AC 380 В/А	DC 24 В/А
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15.05.90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15.05.90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15.05.40	40	27*27	118	1	0.5	9

SCH80 / DIN · З ЕЛЕКТРИЧНИМ ПРИВОДОМ · B2B ПОСТАЧАННЯ

Електричний поворотний клапан UPVC / CPVC

Вафля/наконечник · Вимикання та модуляція · ISO 5211 · PN10–PN16

Електричний дросельний клапан SCH80/DIN UPVC/CPVC – це автоматизований чвертьобертовий клапан регулювання потоку для промислових трубопровідних систем, що працюють з корозійними та високочистими середовищами. Клапан поєднує в собі термопластичну пластину або вушко з електричним приводом, що забезпечує дистанційне вмикання-вимкнення або модульоване керування без пневматичної подачі повітря. Диск обертається на 90 градусів у змінному пружному вкладиші, доступному з EPDM, PTFE або FKM, для забезпечення відключення в діапазоні номінального тиску. Матеріали корпусу та диска: UPVC для загального хімічного навантаження та CPVC для експлуатації до 93°C. Свердління фланців відповідає стандартам DIN PN10/PN16 або ANSI Class 150, а інтерфейс приводу відповідає стандарту ISO 5211 для прямого монтажу позиціонерів, кінцевих вимикачів і ручного керування. Серія постачається для інтеграції OEM, проектних закупівель і програм модернізації заводу.

DN40–DN300 Номінальний розмір

PN10 / PN16 Клас тиску

0–93°C Сервіс CPVC

24 / 110 / 230В Подача приводу

Електричний привод без подачі повітря

Підходить для підприємств, де інфраструктура стисненого повітря недоступна або ненадійна. Електропроводка приводу інтегрована з контурами керування PLC, DCS та SCADA.

Конструкція змінного вкладиша

Пружний вкладиш є ремонтним компонентом. Заміна вкладиша відновлює ефективність ущільнення без заміни корпусу, диска чи приводу.

Компактний розмір

Вафельна конструкція зменшує довжину та вагу передньої частини в порівнянні з кульовими кранами з еквівалентним отвором, зменшуючи потреби в опорі та просторі.

Відстеження матеріалу

Матеріали корпусу, диска та вкладиша задокументовані для кожної партії. Сертифікати відповідності та звіти про матеріали видаються з кожною партією.

Конфігурація клапана

Матеріал корпусу UPVC · CPVC

Матеріал диска Твердий UPVC / CPVC · Ковкий чавун з покриттям

Варіанти вкладишів EPDM · PTFE · FKM (вітон)

Стиль кузова Вафля · Луг

Свердління фланців DIN PN10/PN16 · ANSI клас 150

Віч-на-віч DIN EN 558 Серія 20 / API 609

Посилання на дизайн ASTM D2467 · DIN 8061/8062 · ISO 16136

Привід і управління

функція Вмикання · Модулювання

Напруга живлення 24 В змінного/постійного струму · 110 В змінного струму · 230 В змінного струму

Контрольний вхід Перемикаючий контакт · 4–20 мА · 0–10 В

Зворотній зв'язок Кінцеві вимикачі · Положення 4–20 мА

Корпус Стандарт IP65 · IP67 опціонально

Ручне перевизначення Маховик або важіль розчеплення

Інтерфейс кріплення Пряме кріплення ISO 5211

Матриця вибору вкладишів

Лайнер Придатність ЗМІ Температурна стеля Стійкість до стирання

EPDM Вода, слабкі кислоти, луги, охолоджуючі середовища 80°C Помірний

PTFE Сильні кислоти, розчинники, середовища високої чистоти 93°C Низький

FKM Вуглеводні, масла, окислювачі 90°C Помірний

Перед випуском замовлення необхідно підтвердити вибір вкладиша щодо фактичної хімії процесу, концентрації та робочої температури.

Охоплення галузі та медіа процесу

Хімія та металургія Перенесення кислоти, дозування каустичної речовини, лінії травлення, контроль живлення реактора

Фотоелектричні та літієві Циркуляція ванни травлення, перенесення електроліту, обробка розсолу

Допоміжне обладнання для ядерної та енергетики Допоміжні контури охолодження, демінералізована вода, лінії введення хімікатів

Електронний напівпровідник Розподіл надчистої води, вода електронного класу, подача мокрого стенда

Харчова та фармацевтична промисловість Вода питна, вода очищена, контури подачі та повернення CIP

Автомобільна та промислова вода Циркуляція фарби, мийка деталей, нейтралізація промислових стічних вод

Вимоги до введення в експлуатацію

Перевірте схему свердління фланця та розміри навпроти ізометричної форми трубопроводу перед випуском доставки.
Перевірте напругу живлення приводу та тип сигналу керування відповідно до архітектури керування установкою.
Встановіть межфланцеві клапани по центру між фланцями з диском у закритому положенні, щоб захистити вкладиш під час закручування болта.
Затягніть фланцеві болти хрестоподібно до значення, зазначеного в монтажному аркуші для конкретного номінального розміру.
Завершіть повний цикл відкриття-закриття електричним способом і підтвердьте зворотний зв’язок кінцевого вимикача перед підвищенням тиску в системі.
Для модулюючих блоків виконайте калібрування ходу 4–20 мА та запишіть криву зворотного зв’язку за положенням.

Обмеження застосування

Стеля для кузова ПВХ становить 60°C; Температура стелі корпусу з ХПВХ становить 93°C. Стеля лайнера може бути нижчою та визначає остаточний рейтинг.
Не призначений для роботи з парою або для швидкого термічного циклу.
Вкладиш EPDM не сумісний з вуглеводневими розчинниками, маслами або сильними окислювачами.
Підкладка з PTFE не рекомендована для середовищ із високим вмістом абразивних частинок.
Уникайте тривалої роботи в відкритому діапазоні 5–85% під час роботи з абразивними або кристалізуючими середовищами.
Крутний момент болта фланця, який перевищує вказане значення, може призвести до тріщини в термопластичному корпусі, особливо при DN80 і вище.
Зовнішня установка вимагає УФ-стабілізації корпусу або зовнішнього захисного покриття.

Закупівлі та інженерні питання

Яка інформація необхідна для оформлення пропозиції?

Укажіть номінальний розмір, матеріал корпусу, матеріал вкладиша, стандарт свердління фланця, клас тиску, робочу температуру, технологічне середовище та концентрацію, функцію приводу (вмикання-вимкнення або модулювання), напругу живлення та необхідний сигнал керування. Кількість і графік доставки також необхідні для комерційної оцінки.

Чи надаються сертифікати матеріалів і випробувань?

так Сертифікати відповідності з посиланням на ASTM D2467 і DIN 8061/8062 видаються як стандарт. Звіти про матеріали на рівні партії, записи про випробування оболонки та ущільнення, а також аркуші калібрування приводу доступні за запитом для пакетів проектної документації.

Яким є розмір приводу для даного клапана?

Розмір приводу базується на розриві клапана та робочому моменті при максимальному перепаді тиску, помноженому на коефіцієнт безпеки. Температура носія, матеріал вкладиша та частота циклів включені в розрахунок. Вибрана модель приводу та запас крутного моменту вказані в підтвердженні замовлення.

Чи можна поставити клапан для роботи в тупику?

Для роботи в тупику потрібна конфігурація корпусу вушка з різьбовими вставками на обох поверхнях фланців. Вафельні корпуси утримуються наскрізними болтами і не підходять для ізоляції нижньої секції, поки лінія вище за течією залишається під тиском.

Який рекомендований склад запасних частин?

Рекомендовані запасні частини: один вкладиш і один набір фланцевих прокладок на десять клапанів у безперервній експлуатації, а також один привод на контур керування для критичних умов експлуатації. Інвентаризація вкладишів повинна базуватися на домінуючих середовищах і температурі на заводі, а не лише на кількості клапанів.

Постачається для інтеграції OEM, закупівлі проектів EPC та програм модернізації заводів у хімічній, металургійній, фотоелектричній, ядерній, літієвій, електронних напівпровідникових галузях, харчовій, фармацевтичній, автомобільній промисловості та промислових секторах очищення води. Висвітлення в засобах масової інформації включає кислотні та лужні рідини, надчисту воду, питну воду, воду електронного класу та промислові стічні води.

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай SCH8O/DIN UPVC/CPVC Електричний поворотний клапан Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення SCH8O/DIN UPVC/CPVC Електричний поворотний клапан Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Клапани UPVC та CPVC: кращий контроль потоку на лініях хім...
Nov 03,2026
Першою ознакою того, що хімічна лінія втрачає контроль, рідко є прорив труби. Це клапан, який усе ще обертається, але більше не закривається, або ручка, для руху якої тепер потрібні дві руки. На лінії ...
дізнатися більше
Як виробники фітингів із ХПВХ забезпечують якість: Посібни...
Oct 30,2026
Фітинги з хлорованого полівінілхлориду (CPVC), які пройшли візуальну перевірку, все ще можуть вийти з ладу на першій гарячій хімічній лінії, якщо суміш погіршилася під час формування, якщо глибина розетки нижча від...
дізнатися більше
Фітинги CPVC з різьбою та роз’ємами 80: яке з’єднання грає...
Oct 28,2026
Різьбовий або розетковий: два способи приєднання до списку 80 CPVC Питання зазвичай виникає після того, як специфікація труби вже встановлена. Інженер заводу або інженер з технічного обслуговування вибирає CP...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

SCH8O/DIN UPVC/CPVC Електричний поворотний клапан Галузеві знання

Загальна діагностика несправностей і обслуговування електричні поворотні заслінки : 5 ключових моментів для продовження терміну служби

Електричні поворотні клапани широко використовуються в таких галузях, як безпечна питна вода, металургія, фотоелектрична енергетика, атомна енергетика, електронні напівпровідники, медицина, промислова очистка води та промислові стічні води. Різні умови роботи висувають надзвичайно високі вимоги до надійності арматури, а правильне обслуговування може значно продовжити термін її служби. Нижче наведено 5 основних пунктів обслуговування:

1. Перевірка герметичності: запобігання витоку середовища
Прояв проблеми: Клапан нещільно закривається, тече всередину або назовні.

Вплив галузі:
Безпечна питна вода та фармацевтична промисловість: витік призведе до забруднення води та вплине на здоров’я та безпеку.
Ядерна енергетика та електронні напівпровідники: витік середовища високої чистоти може спричинити збій системи.
Рекомендації щодо технічного обслуговування: Регулярно перевіряйте сідло клапана та ущільнювальну поверхню пластини клапана та замінюйте зношені гумові або PTFE ущільнення.

2. Обслуговування двигуна та приводу: забезпечте стабільний привід
Прояв проблеми: клапан рухається повільно, застряг або не може бути відкритий і закритий.

Вплив галузі:
Металургія та промислові стічні води: сильно корозійне середовище може легко спричинити зволоження двигуна або пошкодження ланцюга.
Фотоелектричні й електронні напівпровідники: точне керування вимагає високої точності, а збій двигуна може вплинути на безперервність виробництва.
Рекомендації щодо технічного обслуговування: регулярно змащуйте деталі трансмісії, перевіряйте ізоляцію двигуна та уникайте тривалої роботи у вологому середовищі.

3. Калібрування сигналу зворотного зв'язку: забезпечення точності керування
Прояв проблеми: відкриття клапана не узгоджується зі зворотним зв'язком системи керування.

Вплив галузі:
Очищення промислової води та ядерна енергетика: відхилення в регулюванні потоку може вплинути на стабільність процесу.
Медицина та електронні напівпровідники: незначні помилки можуть спричинити проблеми з якістю продукції.
Рекомендації щодо обслуговування: Регулярно калібруйте датчики положення (наприклад, потенціометри або кодери) і перевіряйте, чи сигнальна лінія не закріплена.

4. Захист від корозії та адаптація матеріалів
Прояв проблеми: іржа та накип на корпусі клапана або внутрішніх компонентах.

Вплив галузі:
Промислові стічні води та металургія: кислотні середовища або середовища з високим вмістом солі прискорюють корозію металу.
Фотоелектричні та напівпровідникові пристрої: для надчистої води потрібні клапани з нержавіючої сталі або спеціального покриття.
Рекомендації щодо технічного обслуговування: виберіть матеріал корпусу клапана (наприклад, нержавіюча сталь CF8M, дросельний клапан із фтором) відповідно до характеристик середовища та регулярно очищайте відкладення.
