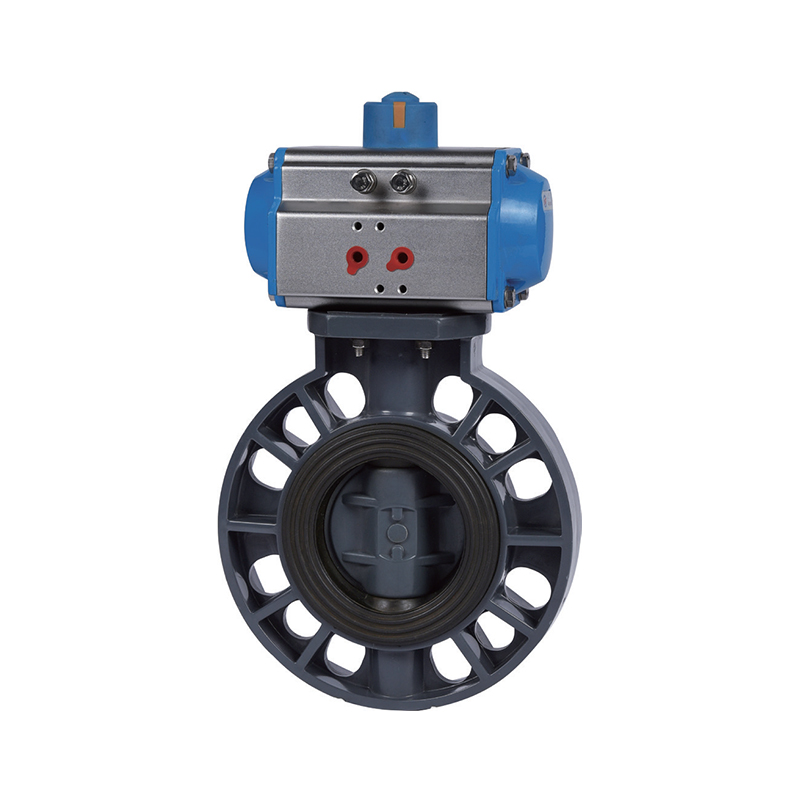

Пневматичний клапан метеликів

Пневматичний клапан метеликів приймає дизайн типу вафель з компактною структурою, невеликим розміром та легкою конструкцією, що робить зручним для встановлення, транспортування та обслуговування. Він керується пневматичним приводом, який обертає стебло клапана, що дозволяє диску швидко обертатися в корпусі клапана на 90 °, досягаючи швидкого відкриття та закриття при швидкій реакції. Він точно контролює потік відповідно до системних вимог, забезпечуючи стабільні та надійні функції дросельного, відсічення та ізоляції. Клапан використовує еластичні ущільнювальні матеріали, такі як гума або PTFE, щоб забезпечити ефективну запобігання витоку при закритті. Пневматичний клапан метеликів підходить для різних середовищ, таких як вода, олія та пара та працює в межах широкого спектру тиску та температури, задовольняючи вимоги різних систем трубопроводів.

Зв яжіться з нами

Попередній：Електричний клапан метелика
Далі：Електричний фланцевий кульковий клапан

параметр застосування Технічні стандарти

(1) Матеріал: UPVC, CPVC
(2) Розмір: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Стандарти: Ансі, Дин
(4) З'єднання: фланець
(5) Робочий тиск: 150psi, 1,0 мПа
(6) Робоча температура: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Мінімальний тиск повітря: 45psi, 0,4mpa
(8) Колір тіла: UPVC (темно -сірий), CPVC (світло -сірий)

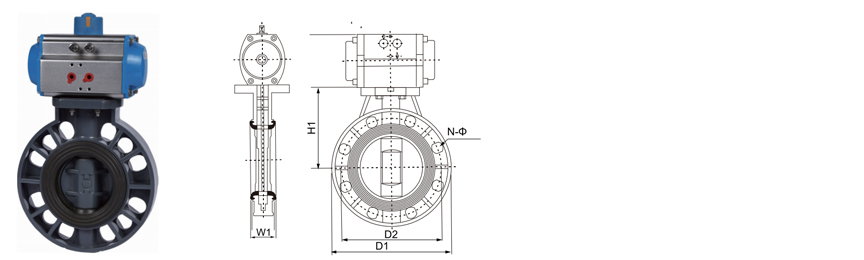

Розмір/ном.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	Дин	125	145	160	180	210	240	295	350	400
	Ансі	121	140	152	191	216	241	298	362	346
	Джис	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Джис	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Крутний момент (n · м)		10	10	15	22	40	45	65	-	-

Режим роботи з приводом подвійної дії/одноразової дії (NC зазвичай закритий, зазвичай не відкритий)

Специфікація	63	75	90	110	140	160	225	280	315
Специфікація	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
Контроль стресу	4 ~ 8
Намур стандартний інтерфейс джерела повітря	G 1/4 "
Подвійні актуаторні моделі	Tbn052d	Tbn063d	Tbn075d	Tbn083d	Tbn092d	Tbn105d	Tbn7105d	TBN125D	TBN140D
Одиночні моделі актуатора	TBN063SK	TBN075SK	Tbn083sk	TBN092SK	Tbn105sk	TBN125SK	TBN125SK	TBN140SK	TBN160SK

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай Пневматичний клапан метеликів Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення Пневматичний клапан метеликів Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Розуміння хімічних та літієвих клапанів UPVC/CPVC (DIN/ANS...
Sep 11,2025
Вступ до клапанів UPVC та CPVC Що є Клапани UPVC та CPVC ? UPVC (незапластичний полівінілхлорид) та CPVC (хлорований полівінілхлорид) є міцними, стійкі до корозії термопластики, які зазвичай використовуют...
дізнатися більше
Фурнітура труб UPVC/CPVC: Кінцевий посібник із встановленн...
Sep 04,2025
ВСТУП: Вичерпний посібник з Фурнітура труб Upvc/CPVC У сучасному будівництві, реконструкції будинку та промислових галузях трубопровідних систем - це незамінний життєвий шлях. І Upvc (Непластикований п...
дізнатися більше
Вибір правого клапана UPVC або CPVC для хімічної та літієв...
Aug 25,2025
Вибір правильного клапана є критичним рішенням у будь-якій хімічній обробці або виробництві літій-іонних акумуляторів. Неправильний вибір може призвести до витоків, дорогих простоїв та небезпек безпеки. При роботі з к...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

Пневматичний клапан метеликів Галузеві знання

Посібник для вибору для Пневматичні клапани метеликів У промислової автоматизації: як відповідати тиску, температурі та носіям?

У системах промислової автоматизації пневматичні клапани метеликів широко використовуються в декількох галузях через їх швидку реакцію, компактну структуру та легкий контроль. Однак різні галузі мають різні вимоги до тиску клапана, температури та сумісності середовища. Неправильний відбір може призвести до невдачі клапана, витоку або скороченого життя. Нижче наведено ключові моменти вибору для різних галузей:

1. Відповідність рівня тиску
Пневматичні клапани метеликів повинні вибрати відповідні дизайнерські тиски (наприклад, PN10, PN16, ANSI 150 тощо) відповідно до системного робочого тиску:
Фотоелектричний, електронний напівпровідник: зазвичай низький тиск (PN6 ~ PN10), що використовується для надвиразної води або доставки газу.
Металургія, ядерна енергетика: середній та високий тиск (PN16 ~ PN40), потрібно протистояти удару тиску, особливо високим температурою та парою високого тиску або корозійними рідинами.
Промислові стічні води, питна вода: нормальний тиск на середній тиск (PN10 ~ PN16), слід враховувати ефект молотка з водою.

2. Пристосованість температури
Матеріал тіла клапана (наприклад, чавун, нержавіюча сталь, фтор -оболонка) та ущільнювальний матеріал (EPDM, PTFE, NBR) повинні відповідати середній температурі:
Медицина, напівпровідник: низька температура або нормальна температура (-20 ° C ~ 120 ° C), необхідні стерильні матеріали (такі як ущільнення PTFE з нержавіючої сталі 316 л).
Металургія, ядерна енергія: висока температура (200 ° C ~ 500 ° C), необхідна металева тверда ущільнення або спеціальний корпус клапана.
Фотоелектричні: може включати надзвичайну різницю температури, і потрібні стійкі до погоди матеріали.

3. Середня сумісність
Корозійність та вміст частинок середовища визначають матеріал клапана та ущільнювальний розчин:
Питна вода, очищення промислової води: Не вимагає забруднення, а також вибираються ущільнювальні матеріали EPDM або FDA.
Промислові стічні води: містять кислоту, лужні або тверді частинки, вимагає фтор-підкладки (PTFE) або стійкого до зносу гумового ущільнення.
Електронний напівпровідник: ультрать вода або газ високої чистоти, внутрішня стінка клапана повинна бути електролітично відшліфована, щоб уникнути осадження частинок.
Ядерна енергія: радіоактивні медіа потребують цілословних герметичних клапанів із спеціальною сертифікацією (наприклад, ASME N Grade).

Приклади застосування галузі
Фотоелектричні: Низький тиск та температурний транспорт води в приміщенні, підкреслюючи нульовий витік та тривалий термін експлуатації.
Металургія: Висока температура та високе пилові середовища, клапани повинні бути стійкими до носіння та проти застави.
Медицина: Високі вимоги до стерильності, клапани повинні бути простими в очищенні (CIP/SIP сумісний).
Ядерна енергія: за крайніх умов праці клапани повинні відповідати стандартам сейсмічного та радіаційного захисту.
