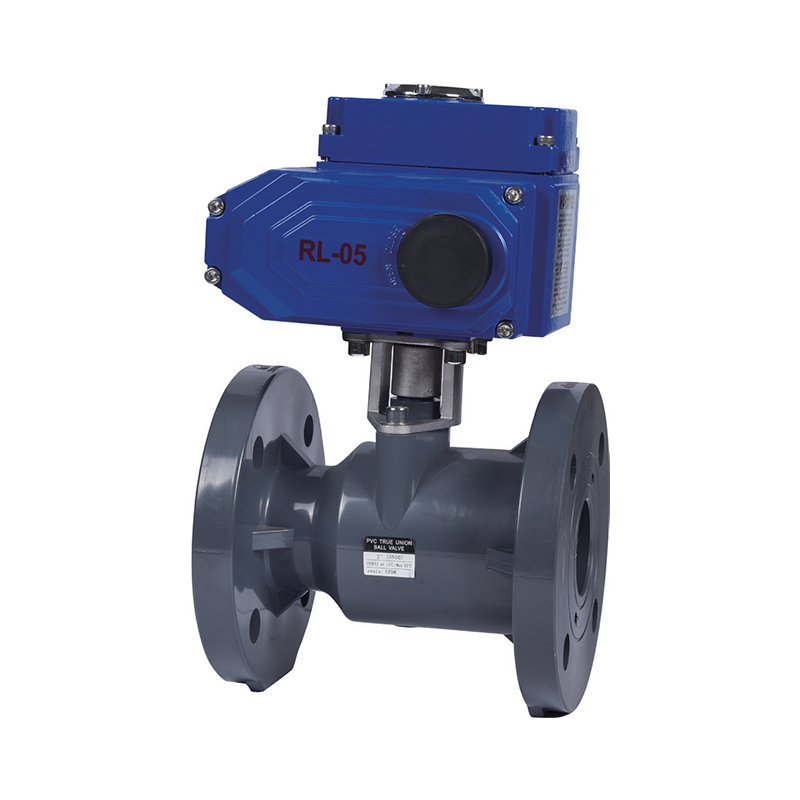

Електричний фланцевий кульковий клапан

Визначальною ознакою електричного фланцевого клапана полягає в тому, що його компонент закриття (куля) обертається навколо осі стебла, як правило, що дозволяє відкрити клапана або закриваючись через обертання 90 °. Він може похвалитися продуктивністю герметизації, високою потужністю потоку, низьким рівнем потоку, простою структурою, легким обслуговуванням та тривалим терміном обслуговування. Прохід корпусу клапана має такого ж діаметра, що і з'єднаний трубопровід, що дозволяє середовищу протікати майже без втрати. Тому його часто використовують у програмах, що вимагають суворих ущільнювачів, таких як контроль газів, рідин, пари та середовища, що містять волокнисті домішки. Електричні фланцеві кулькові клапани широко застосовуються в таких галузях, як нафта, хімічні речовини, металургія, легка промисловість, виготовлення паперу, електростанції та холодильник. Зокрема, вони зазвичай використовуються як аварійні відключення клапанів в нафтових депо, хімічних установок та трубопроводів з газового резервуара. У надзвичайних ситуаціях, таких як пожежі, спричинені витоком нафтового або небезпечного матеріалу до відключення електроенергії, електричний фланцевий кульовий клапан автоматично вимикається без ручної роботи, фактично запобігаючи вторинним аваріям, зменшуючи шкоду майна та захищаючи безпеку персоналу.

Зв яжіться з нами

Попередній：Пневматичний клапан метеликів
Далі：Пневматичний фланцевий кульковий клапан

параметр застосування Технічні стандарти

(1) Матеріал: UPVC, CPVC
(2) Розмір: 2 "-12", DN50-DN300, DN63-DN315
(3) Стандарти: Ансі, Дин
(4) З'єднання: фланець
(5) Робочий тиск: 150psi, 1,0 мПа
(6) Робоча температура: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Колір тіла: UPVC (темно -сірий), CPVC (світло -сірий)

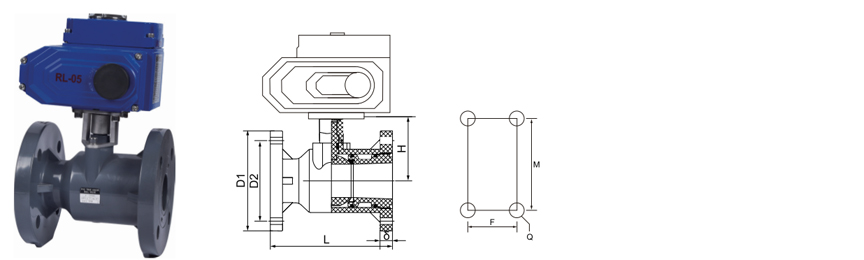

Розмір/ном.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Дин	85	100	110	125	145	160	180	210	240
	Ансі	79	89	98	121	140	152	191	216	241
	Джис	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Джис	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
М		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Крутний момент (n · м)		4	6	8	12	18	26	35

Технічні характеристики електричного приводу

Клапан	Модель	Максимальний вихідний крутний момент	Час дії 90 °		Вихідний вал	Двигун	Оцінений струм
Клапан	Модель	N · м	Спеціальний	Стандартний	мм	Ш	Зміна 220В/a	Зміна 380В/a	DC 24В/a
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	15.05.90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	15.05.90	40	22*22	118	1	0.5	8.5

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай Електричний фланцевий кульковий клапан Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення Електричний фланцевий кульковий клапан Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Хімічні та літієві клапани UPVC/CPVC (DIN/ANSI): Вичерпний...
Jun 26,2025
У вимогливому світі обробки промислової рідини вибір відповідних клапанів є першорядним для безпеки, ефективності та довговічності. При роботі з корозійними хімічними речовинами, включаючи різні кислоти, основи та осо...
дізнатися більше
Кінцевий посібник з труб UPVC для хімічної та літієвої про...
Jun 19,2025
Труби UPVC (незайманізовані полівінілхлориди) широко застосовуються в хімічній обробці, вилученні літію та промислових застосуванні високого тиску завдяки їх резистентності, міцності та дотриманню міжнародних ст...
дізнатися більше
Високопродуктивні труби UPVC для суворих промислових серед...
Jun 12,2025
Труби UPVC широко використовуються в галузях, що потребують виняткової хімічної стійкості та довговічності. У цій статті досліджуються ключові особливості високої хімічної стійкості труб UPVC для літієвої промис...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

Електричний фланцевий кульковий клапан Галузеві знання

Сценарії застосування та переваги Електричні фланцеві кулькові клапани в системах промислової автоматизації

Електричні фланцеві кулькові клапани відіграють важливу роль у системах промислової автоматизації через їх швидку реакцію, високу герметизацію, пульт дистанційного керування та інші характеристики. Нижче наведено його типові програми та основні переваги в декількох ключових галузях:

1. Безпечна питна вода
Застосування: Використовується в мережах водопостачання, системах комутації та дезінфекції насосних станцій на водних установах для забезпечення точного управління потоком води.
Переваги: Електричний привід може бути інтегрований із системою SCADA для досягнення без нагляду та уникнення ризиків забруднення води.

2. Металургія
Застосування: Перемикання та регулювання високотемпературних та високих тисків газів (наприклад, газового газового газу) та водних систем охолодження.
Переваги: стійкі до корозії матеріали (такі як нержавіюча сталь) можуть впоратися з сильною кислотою та лужними носіями, а також захисна конструкція приводу, адаптується до суворого середовища.

3. фотоелектричний
Застосування: хімічне транспортування (наприклад, кислота, інертний газ) у виробництві кремнієвих матеріалів та систем відновлення стічних вод.
Переваги: Висока ущільнювача запобігає шкідливому витоку, а електричне управління відповідає ритму автоматизованих виробничих ліній.

4. Ядерна енергетика
Застосування: Виділення та скидання системи охолодження ядерного острова та трубопровід очищення радіоактивних стічних вод.
Перевага: Дотримуйтесь стандартів ядерної безпеки (наприклад, сертифікація ASME III) і може бути вимкнена у разі відмови.

5. Електронний напівпровідник
Застосування: Точна доставка ультрачірної води (UPW) та спеціальних газів (таких як азот та аргон).
Перевага: полірування обробки внутрішньої стінки тіла клапана (Ra≤0,4 мкм), щоб уникнути забруднення частинок та забезпечити чистоту процесу.

6. Медицина
Застосування: очищена вода, парова стерилізація (SIP) та системи очищення CIP у фармацевтичних процесах.
Перевага: Структурна конструкція, що не містить, відповідає вимогам GMP та дозволяє уникнути зростання мікроорганізмів.

7. Промислова очищення води
Застосування: циркулююча охолоджуюча вода, зворотне осмос (RO) попередня обробка та контроль дозування лікарських засобів.
Перевага: Підтримка комунікації Modbus/Profibus та зв’язок з PLC для реалізації інтелектуального дозування.

8. Промислові стічні води
Застосування: Нейтралізація кислот-маслової, перемикання та розряд трубопроводів очищення стічних вод важких металів.
Переваги: пломби PTFE дуже стійкі до корозії, а електричні приводи можуть бути запрограмовані для задоволення переривчастих потреб у розряді.
