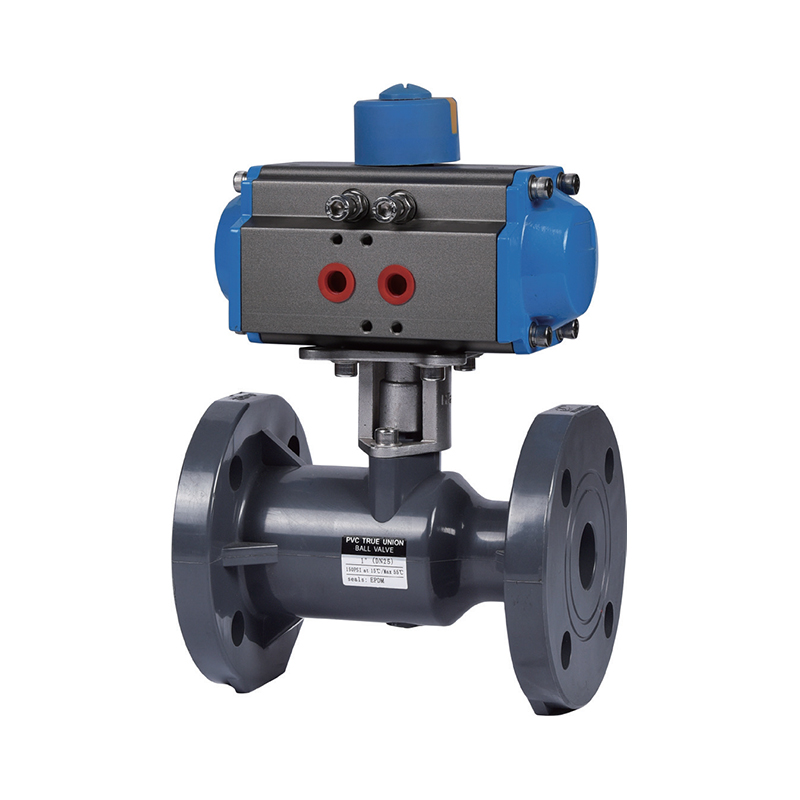

Пневматичний фланцевий кульковий клапан

Серед усіх типів клапанів пневматичний фланцевий кульковий клапан має стійкість до рідини. Навіть тип зменшеної нори має відносно низьку стійкість до рідини. Корпус клапана пневматичного кулькового клапана оснащений підшипниками тяги для зменшення крутного моменту на стебло, забезпечуючи гладку та гнучку довгострокову роботу. Сидіння клапана пропонує герметичні показники, виготовлені з пружних матеріалів, таких як PTFE, що підвищує можливість герметизації у міру збільшення середнього тиску. Крім того, герметизація стебла є надійною і стійкою до пошкодження. Завдяки властивостям використаних матеріалів матеріалів та мінімальній втраті тертя з м'ячем, пневматичний кульковий клапан має тривалий термін служби. Пружини між кулею, стеблом та корпусом клапана допомагають розрядити статичну електроенергію, вироблену під час перемикання, забезпечуючи безпечне використання.

Зв яжіться з нами

Попередній：Електричний фланцевий кульковий клапан
Далі：Електричні клапани UPVC/CPVC

параметр застосування Технічні стандарти

(1) Матеріал: UPVC, CPVC
(2) Розмір: 1 "-4 ", DN25-DN100, DN32-DN110
(3) Стандарт: Дин
(4) З'єднання: фланець
(5) Робочий тиск: 150psi, 1,0 мПа
(6) Робоча температура: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Мінімальний тиск повітря: 45psi, 0,4mpa
(8) Колір тіла: UPVC (темно -сірий), CPVC (світло -сірий)

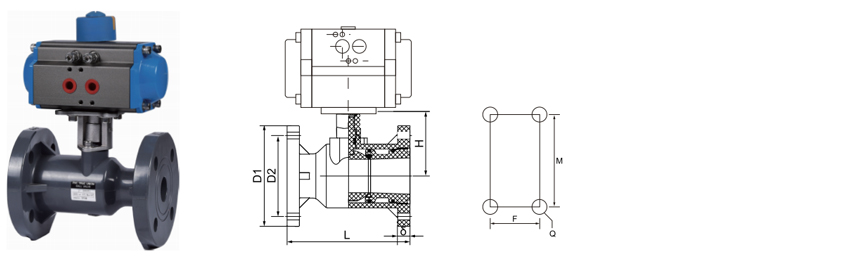

Розмір/ном.		DN32	DN40	DN50	DN6E	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Дин	85	100	110	125	145	160	180	210	240
	Ансі	79	89	98	121	140	152	191	216	241
	Джис	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	Ансі	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Джис	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
М		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Крутний момент (n · м)		4	6	8	12	18	26	35

Режим роботи з приводом подвійної дії/одноразової дії (NC зазвичай закритий, зазвичай не відкритий)

Специфікація	20	25	32	40	50	63	75	90	110	140	160
Специфікація	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
Контроль стресу	4 ~ 8
Намур стандартний інтерфейс джерела повітря	G 1/4 "
Подвійні актуаторні моделі	Tbn032d	Tbn032d	Tbn032d	Tbn052d	Tbn052d	Tbn63d	Tbn75d	Tbn83d	Tbn92d	Tbn105d	TBN125D
Одиночні моделі актуатора	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	Tbn75sk	Tbn83sk	Tbn92sk	Tbn105sk	TBN125SK	TBN140SK

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай Пневматичний фланцевий кульковий клапан Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення Пневматичний фланцевий кульковий клапан Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Хімічні та літієві клапани UPVC/CPVC (DIN/ANSI): Вичерпний...
Jun 26,2025
У вимогливому світі обробки промислової рідини вибір відповідних клапанів є першорядним для безпеки, ефективності та довговічності. При роботі з корозійними хімічними речовинами, включаючи різні кислоти, основи та осо...
дізнатися більше
Кінцевий посібник з труб UPVC для хімічної та літієвої про...
Jun 19,2025
Труби UPVC (незайманізовані полівінілхлориди) широко застосовуються в хімічній обробці, вилученні літію та промислових застосуванні високого тиску завдяки їх резистентності, міцності та дотриманню міжнародних ст...
дізнатися більше
Високопродуктивні труби UPVC для суворих промислових серед...
Jun 12,2025
Труби UPVC широко використовуються в галузях, що потребують виняткової хімічної стійкості та довговічності. У цій статті досліджуються ключові особливості високої хімічної стійкості труб UPVC для літієвої промис...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

Пневматичний фланцевий кульковий клапан Галузеві знання

Поширена діагностика та технічне обслуговування пневматичні клапани фланця (Сценарії багатоіндустрії)

Пневматичні фланцеві кулькові клапани широко використовуються в безпечній питній воді, металургії, фотоелектриці, ядерній енергетиці, електронних напівпровідниках, медицині, промислова очищення води, промислові стічні води та інші поля через їх швидке відкриття та закриття, хорошу герметизацію та стійкість до високого тиску. Однак при довгостроковій експлуатації збої можуть виникати через середні характеристики, умови праці або неправильну роботу. Нижче наведені загальні проблеми та пропозиції щодо обслуговування, які проаналізовані в поєднанні з різними галузевими сценаріями:

1. Поширена діагностика несправностей та розчини
Внутрішній або зовнішній витік клапана
Можливі причини: знос герметичного кільця (наприклад, тривале старіння високого температури ПТФЕ), пошкодження сидіння клапана та пухкі фланці.

Різниці в галузі:
Медицина/електронний напівпровідник: середовища з високою чистотою потребують нульового витоку, а матеріал сидіння клапана потрібно регулярно перевіряти (наприклад, політетрафторетилен, посилений PPL).
Ядерна енергетика/промислова стічна вода: корозійні середовища (наприклад, кислота та луг) легко коробувати тіло клапана, і слід використовувати клапани, обкладені фтором або фтор.

Пневматичні приводи повільні або провалюються
Можливі причини: недостатній тиск джерела повітря, недостатність соленоїдного клапана, накопичення води в циліндрі (стиснене повітря не сухе).

Різниці в галузі:
Фотоелектрична/металургія: Високотемпературне середовище викликає більше конденсованої води в трубопроводі джерела повітря, а повітряну сушарку потрібно встановити.
Безпечна питна вода: вологе середовище може спричинити корозію приводу, і рекомендується рівень захисту IP67.

Клапан застряг або не в змозі перемикатися
Можливі причини: середня кристалізація (наприклад, сіль у промислових стічних водах), накопичення домішок (наприклад, мул при очищенні води), тривала відсутність утримання.

Різниці в галузі:
Промислова обробка води: регулярно промийте порожнину клапана, щоб запобігти блоку частинок.
Електронні напівпровідники: іонні металеві забруднення слід уникати в системах ультрапірних вод, і рекомендується повністю вишикувати клапани.

2. Цільова практика технічного обслуговування
Регулярний огляд та прибирання
Безпечна питна вода/фармацевтична промисловість: розбирайте та оглядають печатки щокварталу, щоб забезпечити, щоб не було біоплівки або хімічних залишків.
Фотоелектричний/напівпровідник: Використовуйте азот високої чистоти для очищення газової лінії для запобігання забрудненню частинок.

Змащування та управління герметизацією
Металургія/ядерна енергетика: Використовуйте високотемпературну стійкість до жиру (наприклад, мастила на основі силікону) в умовах високої температури, щоб уникнути сухого тертя.
Промислові стічні води: У середовищах корозійних медіа рекомендується використовувати графітну упаковку Bellows для подвійного захисту ущільнювачів стебла клапана.

Пневматичне обслуговування системи
Поширений для всіх галузей:
Перевірте триплекс джерела газу (фільтр, зменшення тиску клапана, колектор масляних туманів), щоб забезпечити стабільний тиск (як правило, 0,4 ~ 0,6 мПа).
Соленоїдні клапани та обмежувальні вимикачі повинні бути пилозахисними та вологостійкими, особливо для зовнішніх середовищ фотоелектричних рослин.

3. Спеціальні запобіжні заходи для галузі
Ядерна енергетика: повинна відповідати стандартам ASME III або RCC-M, а матеріал тіла клапана повинен бути стійким до випромінювання (наприклад, 316L ультра-низької вуглецевої нержавіючої сталі).
Електронні напівпровідники: Електролітичне полірування (Ra≤0,4 мкм) поверхні клапана в контакті з середовищем, щоб запобігти падінню частинок.
Медицина: У умовах стерилізації (SIP/CIP) клапан повинен витримати високотемпературні парні цикли вище 120 ° C
