виготовлено на замовлення Кульовий кран Labcock SCH8O/DIN UPVC/CPVC Для харчової промисловості/автомобільної/електронної
Кульовий кран Labcock SCH8O/DIN UPVC/CPVC

Кульовий кран Labcock SCH8O/DIN UPVC/CPVC

Кульовий кран Labcock — це високопродуктивний клапан, який широко використовується в таких галузях промисловості, як нафтова, хімічна, енергетика та очищення води. Його основним компонентом є обертова куля, яка контролює потік рідини, регулюючи його кут.

Ущільнювальна поверхня клапана проходить спеціальну обробку для збереження герметичності навіть після тривалого використання, зменшуючи ризик протікання. Він підходить для різних текучих середовищ, включаючи воду, нафту та гази.

Зв яжіться з нами

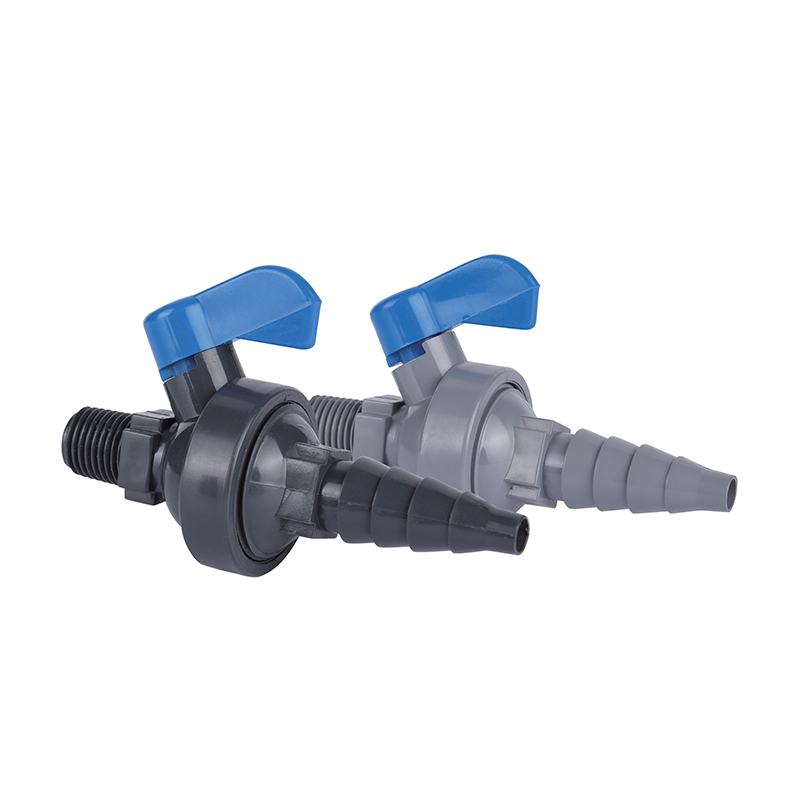

  • Кульовий кран Labcock SCH8O/DIN UPVC/CPVC

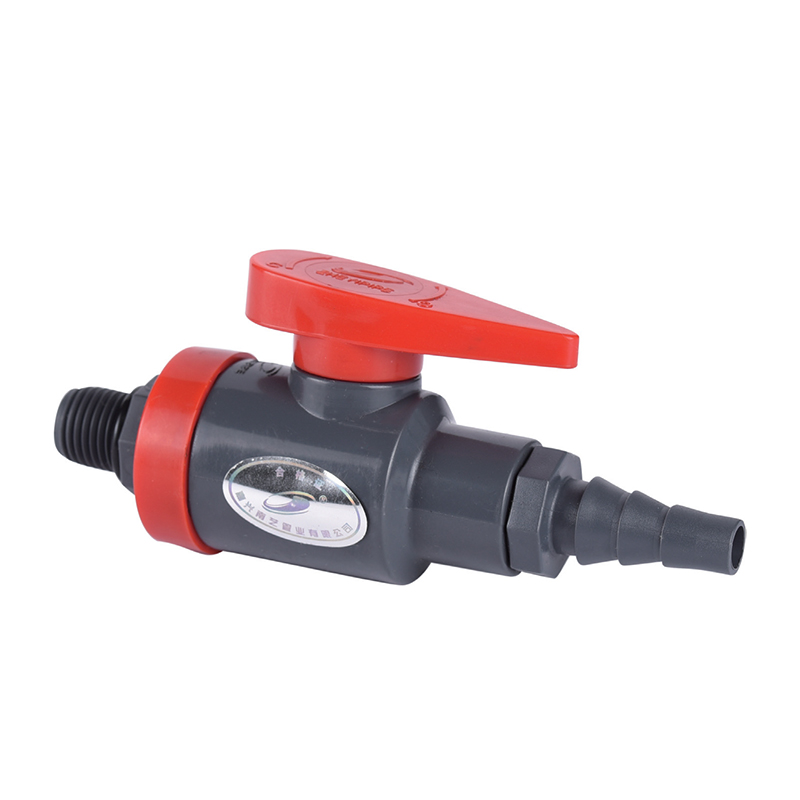

  • Кульовий кран Labcock SCH8O/DIN UPVC/CPVC
Попередній：Немає попереднього продукту
Далі：SCH8O/DIN Пневматичний фланцевий мембранний клапан UPVC
параметр застосування Технічні стандарти
SCH80 / DIN · LABCOCK · КОМПАКТНА ІЗОЛЯЦІЯ
Кульовий кран Labcock UPVC / CPVC
Монтаж на панелі · Компактний корпус · Повний порт · Сідло з PTFE
Кульовий кран SCH80/DIN UPVC/CPVC Labcock — це компактний чвертьобертовий ізоляційний клапан для рідинних ліній малого діаметра в лабораторії, контрольно-вимірювальних приладах і системах відбору проб. Корпус виготовлено з ПВХ або ХПВХ відповідно до стандартів розмірів ASTM SCH80 і DIN, а повна кулька забезпечує безперешкодний потік через номінальний отвір. Набір сідла з PTFE забезпечує захист від кислот, лугів, солей і високочистої води. Компактний корпус допускає монтаж на панелі, що дозволяє фіксувати клапан через панель приладів або стінку корпусу обладнання з доступом до ручки та випускного отвору спереду. Конфігурації різьбових і шлангових кінців охоплюють з’єднання труб і малих труб. Клапан постачається для виготовлення обладнання OEM, оснащення лабораторії, зборки платформи для відбору проб і будівництва пілотної установки.
DN8–DN25 Номінальний діаметр
PN10 Клас тиску
0–93°C Сервіс CPVC
Панельне кріплення Спосіб фіксації
Компактна установка
Зменшена довжина корпусу та розгортка рукоятки дозволяють щільно групувати клапани на колекторах, панелях відбору проб і передній частині обладнання, де стандартні кульові крани не підходять.
Кріплення панелей
Корпус приймає кріплення на панелі, щоб клапан можна було закріпити через стінку панелі приладів, при цьому ручка та випускний отвір знаходяться на стороні оператора.
Повний порт
Кульковий отвір відповідає номінальному розміру лінії, тому лінії відбору проб і дозування з малим отвором не зазнають втрат тиску, характерних для лабораторних клапанів із зменшеним отвором.
Вибір матеріалу
UPVC покриває загальні хімічні навантаження до 60°C. CPVC розширює роботу того самого компактного клапана до 93°C для гарячих корозійних та високочистих середовищ.
Конструкція клапана
Матеріал корпусу UPVC · CPVC
Матеріал кулі Хромована латунь · Суцільний ХПВХ
Матеріал сидіння PTFE
Кінцеві з'єднання Різьбовий · Зуб шланга · Розетка
Ручка Важіль, хід 90°
Посилання на дизайн ASTM D2467 · DIN 8061/8062
Операційний конверт
Стеля ПВХ 60°C
ХПВХ стеля 93°C
Номінальний тиск PN10 при навколишньому середовищі
Діапазон pH середовища UPVC 2–12 · CPVC 1–14
Вакуумна служба 0,5 бар абсолютного при 20°C
Характеристика потоку Повний порт, низька втрата тиску
Контексти застосування
01
Лабораторно-аналітичний
Лінії реагентів, крани для зразків, точки зливу та настільні рідинні контури, де потрібна компактна ізоляція.
02
Обладнання та відбір проб
Лінії живлення аналізатора, опори для відбору проб і петлі приладів, встановлені на панелі, потребують надійної ізоляції при малому діаметрі.
03
Хіміко-фармацевтичний
Лінії дозування, контури пілотної установки та гілки постачання CIP для роботи з кислотами, лугами та очищеною водою.
04
Електроніка та надчиста вода
Гілки надчистої води, точки подачі мокрого стенда та електронні лінії відбору проб води.
05
Фотоелектричні та літієві
Точки відбору проб травника та електроліту, подача реагенту малого діаметра та ізоляція пілотної лінії.
06
Очищення води та автомобільна промисловість
Крани для відбору проб стічних вод, відгалуження охолоджувальної води, контури миття деталей та прилади лінії фарбування.
Встановлення та обслуговування
  • Перевірте тип кінцевого з’єднання та номінальний отвір у відповідності зі схемою труб або труб перед складанням.
  • Нанесіть PTFE стрічку лише на зовнішню різьбу, залишаючи перші дві нитки вільними, щоб уникнути потрапляння стрічки на шлях потоку.
  • Затягніть різьбові з’єднання вручну, а потім просуньте не більше ніж на один-два оберти за допомогою стрічкового ключа.
  • Для монтажу на панелі перевірте товщину панелі та розміри вирізу з розміром кріплення корпусу.
  • Перемістіть ручку на повний кут 90° перед натисканням, щоб переконатися, що кулька вільно обертається.
  • Позначте відкриті та закриті положення клапана на панельних установках, де фіксатор ручки не видно.
Обмеження та запобіжні заходи
  • Робоча стеля UPVC становить 60°C; Стеля CPVC становить 93°C. Не перевищуйте обмеження матеріалу корпусу.
  • Номінальний тиск is PN10 at ambient temperature and derates with temperature per the published curve.
  • Не призначений для роботи з парою, швидкого термічного циклу або газоподібних середовищ вище 2 бар.
  • Не використовуйте корпуси з CPVC з концентрованими окисними кислотами, такими як азотна кислота, вище 15%.
  • Уникайте використання ручки як важеля для вирівнювання труби; крутний момент, прикладений через ручку, може пошкодити ущільнення штока.
  • Захистіть тіло від тривалого ультрафіолетового випромінювання, якщо встановлено на відкритому повітрі або під світловим вікном.
  • Не наносьте мастила на основі нафти на PTFE сідла або ущільнення штока.
Питання проектування та закупівель
Які кінцеві з'єднання доступні?
Різьбові наконечники, наконечники шлангів і наконечники для розчинника доступні залежно від номінального отвору. Різьбові наконечники підходять для невеликих фітингів для труб і інструментів, наконечники шлангів підходять для гнучких трубок у лабораторних ланцюгах, а розеткові наконечники підходять для зварених розчинником трубопроводів малого діаметра. Тип і стандарт підключення вказуйте в запиті.
Як вказується розмір кріплення панелі?
Вкажіть товщину панелі та необхідний діаметр вирізу або кріпильну різьбу. Розмір кріплення корпусу клапана та максимальна товщина панелі, яку він вміщує, підтверджуються у підтвердженні замовлення, тому панель можна просвердлити до того, як клапан прибуде на місце.
Чи підходить клапан для відбору проб?
так Повнорозмірний отвір і компактний корпус роблять клапан придатним для пробних кранів і ліній подачі аналізатора. Для відбору зразків високої чистоти вкажіть корпус із ХПВХ із гніздами з ПТФЕ та переконайтеся, що тип кінцевого з’єднання не створює мертвого об’єму в точці крану.
Які сертифікати супроводжують відправлення?
Сертифікати відповідності з посиланням на ASTM D2467 і DIN 8061/8062 видаються як стандарт. Звіти про матеріали партії та записи про випробування тиском доступні за запитом для пакетів проектної документації. Сертифікати для марок, сумісних з FDA, доступні, якщо корпус ПВХ призначений для контакту з питною водою або харчовими продуктами.
Яка рекомендована політика запасних частин для встановлення панелей?
Для збірок панелей тримайте один запасний клапан на десять встановлених одиниць з кожною комбінацією отворів і матеріалів, а також невеликий запас комплектів сідла з PTFE. Оскільки клапан є компактним і має низьку вартість порівняно з панеллю, запасні частини на рівні агрегату зазвичай більш практичні, ніж заміна сідла на місці для малих розмірів отворів.
Постачається для виготовлення OEM-обладнання, оснащення лабораторії, зборки платформи для відбору проб і будівництва пілотних заводів у хімічній, металургійній, фотоелектричній, ядерній, літієвій, електронних напівпровідникових галузях, харчовій, фармацевтичній, автомобільній та промисловій промисловості водоочищення. Висвітлення в засобах масової інформації включає кислотні та лужні рідини, надчисту воду, питну воду, воду електронного класу та промислові стічні води.
ASTM D2467 DIN 8061/8062 PN10 Повний порт Панельне кріплення PTFE посадка
Рекомендовані продукти
Компанія
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай Кульовий кран Labcock SCH8O/DIN UPVC/CPVC Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення Кульовий кран Labcock SCH8O/DIN UPVC/CPVC Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Національне високотехнологічне підприємство
  • Сертифікат
  • Сертифікат
Новини
Залишити повідомлення
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Суворий контроль якості

    Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

    Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Точне тестування продуктивності
    У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

    ● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
    ● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
    ● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
    ● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
    ● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

Кульовий кран Labcock SCH8O/DIN UPVC/CPVC Галузеві знання

Інструкція з вибору та застосування Кульовий кран Labbock в системі промислових трубопроводів

У системі промислових трубопроводів кульовий кран Labbock широко використовується в багатьох ключових галузях промисловості завдяки своїй надійній герметизації, стійкості до корозії та тривалому терміну служби. Різні робочі умови мають різні вимоги до матеріалу, рівня тиску та ефективності ущільнення кульових кранів. Нижче наведено точки вибору та аналіз сценарію застосування кульового крана Labbock у багатьох галузях промисловості:

1. Безпечна питна вода та питна вода
Вимоги до вибору: використовуйте ущільнення з харчової нержавіючої сталі (наприклад, SS316) або EPDM, щоб запобігти випаданню важких металів і відповідати гігієнічним стандартам (таким як FDA, WRAS).
Сценарії застосування: муніципальна мережа водопостачання, водоочисні споруди, система доставки питної води, що вимагає нульових витоків для запобігання забрудненню.

2. Металургійна промисловість
Вимоги до вибору: висока термостійкість, зносостійкість, матеріал корпусу клапана, як правило, вуглецева сталь або легована сталь, а ущільнювачі – металеві жорсткі ущільнення або PTFE для адаптації до середовища з високим вмістом пилу та високої корозії (наприклад, шлам, високотемпературний димовий газ).
Сценарії застосування: система охолодження доменної печі, лінія виробництва сталевого прокату, контроль корозійної рідини плавильного заводу.

3. Фотоелектрична промисловість
Вимоги до вибору: висока чистота, низьке забруднення частинками, корпус клапана виготовлено з ультрачистої нержавіючої сталі (SS316L), а ущільнювальним матеріалом є PTFE або перфторэтерний каучук (FFKM), щоб запобігти забрудненню кремнієвим матеріалом.
Сценарії застосування: виробництво полікремнію, транспортування хімічної рідини в процесі виробництва сонячних елементів і контроль високочистих газів.

4. Атомна енергетика
Вимоги до вибору: радіаційна стійкість, стійкість до високого тиску та високих температур, має відповідати сертифікації ядерного класу ASME III, матеріалом є графітове ущільнення з нержавіючої сталі, щоб забезпечити надійність у екстремальних умовах роботи.
Сценарії застосування: система охолодження ядерного острова, очищення рідких радіоактивних відходів, ізоляція магістрального паропроводу.

5. Електронний напівпровідник
Вимоги до вибору: надвисока чистота, стійкість до хімічної корозії, корпус клапана виготовлено з електрополірованої нержавіючої сталі 316L, а ущільнювач може бути покритий PTFE або PFA, щоб уникнути забруднення частинками та іонами металу.
Сценарії застосування: виготовлення пластин, доставка рідини для травлення, система надчистої води (UPW).

6. Медицина
Вимоги до вибору: стерильний дизайн, легке очищення (CIP/SIP), матеріал має відповідати стандартам GMP, як правило, ущільнення з нержавіючої сталі 316L EPDM/FKM.
Сценарії застосування: контроль біофармацевтичних рідин, система води для ін’єкцій (WFI), доставка стерильного культурального середовища.

7. Промислова водопідготовка
Вимоги до вибору: стійкість до корозії, захист від накипу, придатність для кислотних і лужних середовищ, додатковий клапан із покриттям з ПВХ або дуплексної нержавіючої сталі, ущільнення з EPDM або Viton.
Сценарії застосування: циркуляційна охолоджуюча вода, система зворотного осмосу (RO), пристрій дозування хімікатів.

8. Промислові стічні води
Вимоги до вибору: стійкість до корозії, зносостійкість, матеріал корпусу клапана може бути чавун з епоксидним покриттям або дуплексна сталь, використовуються ущільнювачі з PTFE або NBR, придатні для стічних вод, що містять частинки та велику кількість солі.
Сценарії застосування: очисні споруди, гальванічне очищення стічних вод, системи скидання хімічних стічних вод.

Короткий опис ключових факторів у виборі
Характеристики середовища: корозійність, вміст часток, температура/тиск.
Відповідність матеріалу: нержавіюча сталь, сплав, вибір пластикової обшивки.
Технологія ущільнення: м’яке ущільнення (EPDM, PTFE) або жорстке металеве ущільнення.

Промислова сертифікація: ASME, FDA, GMP, стандарти ядерного класу тощо.
