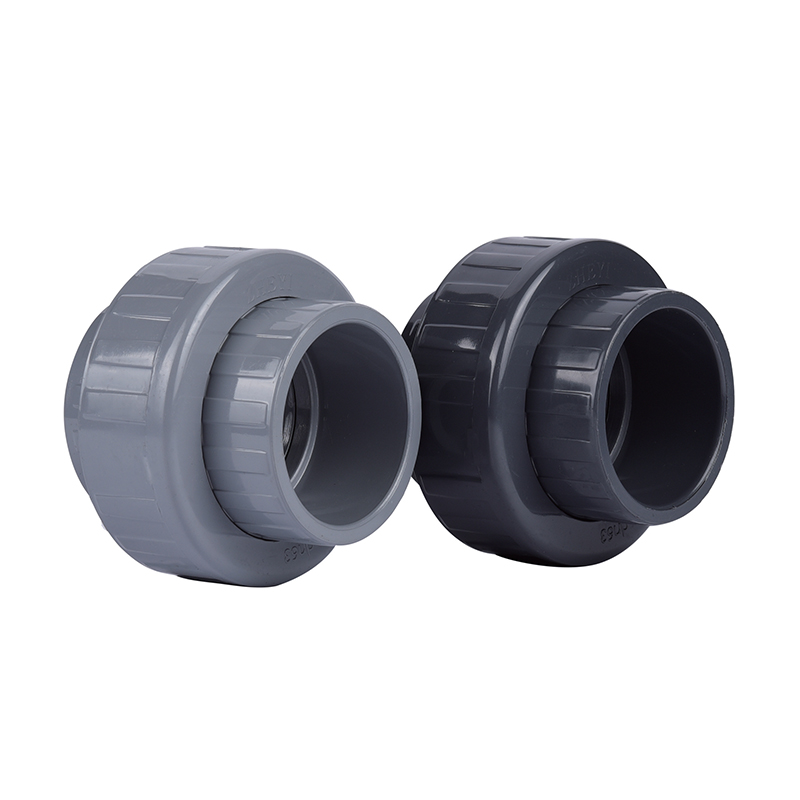

SCH8O/DIN UPVC/CPVC Ⅰ Союз

З’єднання UPVC/CPVCⅠ має унікальну конструкцію, що дозволяє швидко та легко встановити без складних інструментів чи досвіду. Його характерна структура ущільнення забезпечує нульовий витік під час передачі рідини, підвищуючи безпеку та стабільність системи.

Завдяки легкій конструкції та низьким витратам на обслуговування, це вибір для промислових, будівельних і житлових систем трубопроводів. Ми прагнемо надавати високоякісні з’єднання UPVC/CPVCⅠ для задоволення різноманітних потреб клієнтів.

Зв яжіться з нами

Попередній：SCH8O/DIN UPVC/CPVC Ⅱ Союз
Далі：Роз'ємний адаптер SCH8O/DIN UPVC/CPVC

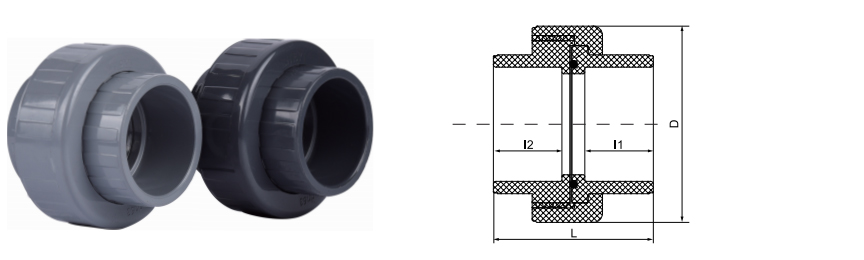

параметр застосування Технічні стандарти

дн	ДN	D	Л	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · ТРИЧАСТ

UPVC / CPVC I Union

Штуцер SCH80/DIN UPVC/CPVC I — це спеціалізований трикомпонентний трубний фітинг, призначений для швидкого з’єднання та від’єднання секцій трубопроводу без необхідності постійної модифікації системи. Виготовлені відповідно до стандартів ASTM SCH80 і DIN, ці з’єднання забезпечують універсальний інтерфейс для роботи з рідинами під високим тиском. Варіант UPVC (непластифікований полівінілхлорид) розроблений для систем водопостачання загальної хімічної стійкості та температури навколишнього середовища, тоді як версія CPVC (хлорований полівінілхлорид) розширює можливості обслуговування у високотемпературних корозійних середовищах. Внутрішнє ущільнювальне кільце забезпечує герметичний перехід, що робить його критичним компонентом для систем, які потребують частого технічного обслуговування або модульної реконфігурації у важких промислових секторах.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Сумісність з двома стандартами

Доступний як у розмірних специфікаціях SCH80 (ANSI), так і в DIN, що забезпечує бездоганну інтеграцію в міжнародні трубопроводні проекти та існуючу інфраструктуру.

⦿

Хімічна інертність

Полімерна структура стійка до окислення, накипу та електрохімічної корозії, зберігаючи структурну цілісність при транспортуванні агресивних кислот, лугів і солей.

⦿

Діапазон термічного опору

Блоки UPVC підтримують роботу при температурі до 60°C, тоді як варіанти CPVC підтримують високотемпературні рідини до 95°C, забезпечуючи стабільність для ядерної енергетики та обробки літієвих батарей.

⦿

Рейтинг високого тиску

Товщина стінки SCH80 забезпечує підвищену механічну міцність і здатність витримувати тиск порівняно зі стандартними фітингами SCH40.

Набір технічних параметрів

Технічний параметр Деталі специфікації

Склад матеріалу UPVC (полівінілхлорид) / CPVC (хлорований полівінілхлорид)

Відповідність стандартам ASTM D2467 (SCH80), DIN 8061/8062

Ущільнювальний матеріал Ущільнювальні кільця EPDM / FKM (Viton) для хімічної сумісності

Типи підключення Гніздо (зварювання розчинником) або різьбове (NPT/BSPT)

Робочий тиск PN10 / PN16 (залежно від температури та діаметра)

Основні сценарії застосування

⚙

Напівпровідники та електроніка

Транспортування надчистої води (UPW) та хімічних речовин електронного класу в чистих приміщеннях для запобігання іонному забрудненню.

⚙

Енергія та хімічна обробка

Поводження з електролітами у виробництві літієвих батарей, виробництві сонячних фотоелектричних елементів і кислотно-лужного транспорту на металургійних підприємствах.

⚙

Очищення води

Інтеграція в промислові очисні споруди, системи опріснення та мережі розподілу питної води.

⚙

Харчова та фармацевтична промисловість

Транспортування рідини в санітарних умовах потребує нетоксичних, невилуговуваних матеріалів для трубопроводів, які відповідають стандартам FDA та NSF.

Інструкції зі встановлення

Нанесення сольвентного цементу: перед нанесенням відповідної грунтовки та сольвентного цементу переконайтеся, що муфта та кінець труби чисті та сухі. Перед активацією системи зачекайте достатній час затвердіння згідно з таблицями номінального тиску виробника.
Перевірка ущільнення: перед складанням переконайтеся, що ущільнювальне кільце встановлено належним чином і на ньому немає сміття. При необхідності змастіть лубрикантом на основі силікону; уникайте масел на основі нафти, які можуть пошкодити ущільнення EPDM.
Теплове розширення: у високотемпературних установках із ХПВХ враховуйте коефіцієнт лінійного розширення. Штуцери слід розташовувати таким чином, щоб уникнути надмірного навантаження, викликаного термічним рухом.
Умови зберігання: Зберігайте фітинги в затіненому місці подалі від прямого ультрафіолетового випромінювання, щоб запобігти тривалому окрихченню матеріалу. Зберігайте агрегати в оригінальній упаковці, щоб захистити різьбу та ущільнювальні поверхні від механічних пошкоджень.

Примітки щодо критичного обслуговування

Після будь-якого розбирання завжди замінюйте ущільнювальне кільце. Повторне використання стиснутих ущільнювачів призводить до непередбачуваних витоків.
Періодично перевіряйте різьблення накидної гайки на ознаки деформації або побіління від напруги, особливо в системах із частими змінами температури.
Не використовуйте металеві інструменти, щоб затягнути накидну гайку понад чверть оберту від руки. Надмірне затягування викликає розтріскування термопластичних гайок під напругою.
Для з’єднань CPVC, що працюють при безперервній гарячій експлуатації при температурі вище 80°C, запровадьте протокол перевірки кожні півроку на предмет зміни кольору матеріалу або розтріскування поверхні.

Ці фітинги I Union застосовуються в хімічній, металургійній, фотоелектричній, ядерній, літієвій, електронних напівпровідникових, харчових, фармацевтичних, автомобільних і промислових секторах очищення води для кислотно-лужних рідин, надчистої води, питної води, води електронного класу та промислових трубопроводів стічних вод.
