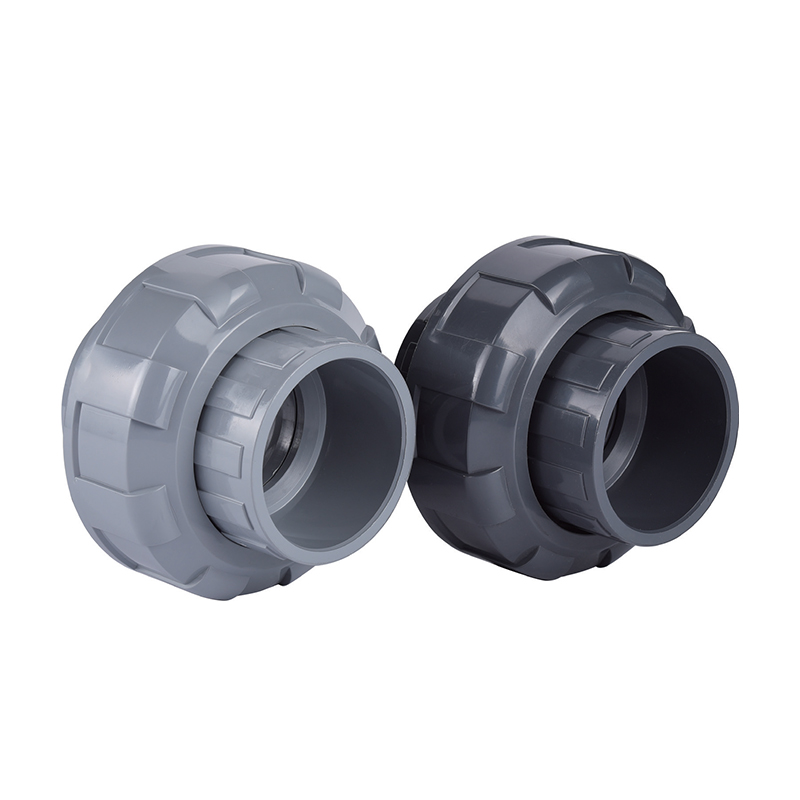

SCH8O/DIN UPVC/CPVC Ⅱ Союз

Комбінація UPVC/CPVCⅡ демонструє властивості проти старіння, зберігаючи фізичні та хімічні характеристики навіть у суворих умовах. Його конструкція дозволяє швидко та легко встановити без складних інструментів, заощаджуючи час та кошти.

Штуцер забезпечує виняткову герметичність, ефективно запобігаючи протіканню та забезпечуючи стабільність і безпеку системи.

Зв яжіться з нами

Попередній：SCH8O/DIN UPVC/CPVC Сідлоподібне з’єднання
Далі：SCH8O/DIN UPVC/CPVC Ⅰ Союз

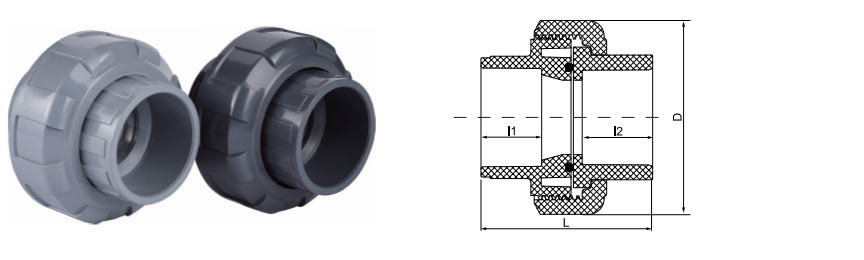

параметр застосування Технічні стандарти

дн	ДN	D	Л	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · ШТУКЕР ТРЬОХ

UPVC / CPVC Type II Union

Розетка або різьба · Ущільнення EPDM/FKM · Подвійний стандарт

Штуцер SCH80/DIN UPVC/CPVC II — це важливий компонент, призначений для надійного з’єднання та простого обслуговування промислових термопластичних трубопровідних систем. Розроблений відповідно до метричних стандартів ASTM Schedule 80 і DIN, це з’єднання має конструкцію з трьох частин, що дозволяє від’єднувати секції труб без розрізання лінії. Варіант UPVC (непластифікований полівінілхлорид) забезпечує хімічну стійкість для загальної обробки води та транспортування корозійних рідин, тоді як версія CPVC (хлорований полівінілхлорид) спеціально використовується для застосування при високій температурі та агресивної хімічної обробки. Прецизійно оброблена різьба та високоякісні ущільнювальні кільця EPDM або FKM забезпечують герметичне ущільнення за умов номінального тиску, що робить його стандартним вибором для транспортування високочистих та промислових рідин.

Подвійна стандартна сумісність

Доступний у специфікаціях SCH80 (ASTM) і DIN для бездоганної інтеграції в різноманітні міжнародні конфігурації трубопроводів.

Універсальність матеріалу

Варіанти UPVC для корозійних рідин при температурі навколишнього середовища та CPVC для хімічної стійкості до підвищеної температури до 93°C (200°F).

Ремонтопридатність системи

Конструкція патрубка полегшує швидку заміну клапана або обладнання, скорочуючи час простою в середовищах безперервної обробки.

Хімічна інерція

Некорозійний термопластичний матеріал запобігає іонному вимиванню, зберігаючи чистоту середовища в чутливих електронних або фармацевтичних додатках.

Технічні характеристики

Варіанти матеріалів

UPVC (сірий), CPVC (світло-сірий/бежевий)

Номінальний тиск

PN16 або SCH80 (залежить від розміру та температури)

Тип підключення

Гніздо (розчинний цемент) або різьбове (NPT/PT)

Ущільнювальний матеріал

Ущільнювальні кільця EPDM або FKM (Viton).

Відповідність стандартам

ASTM D2467, ASTM F439, DIN 8063

▣

Напівпровідники та електроніка

Транспортування надчистої води (UPW) та хімічних речовин електронного класу, де необхідно усунути металеве забруднення.

▣

Хімія та металургія

Транспортування кислот, лугів і солей на лініях нанесення покриттів, процесах травлення та системах дозування хімікатів.

▣

Відновлювані джерела енергії

Трубопроводи для виробництва фотоелектричних (PV) елементів і обробки електроліту для літій-іонних батарей.

▣

Промислова очистка води

Обробка промислових стічних вод, опріснення морської води та розподіл питної води.

▣

Харчова та фармацевтична промисловість

Санітарне транспортування деіонізованої води та розчинів для очищення на місці (CIP).

Інструкції зі встановлення

Зварювання розчинником: Переконайтеся, що кінці труб мають квадратну форму та очищені від задирок. Використовуйте відповідну ґрунтовку та цемент на розчиннику, специфічний для матеріалу (UPVC проти CPVC), щоб забезпечити молекулярний зв’язок.
Перевірка ущільнювального кільця: перед складанням переконайтеся, що ущільнювальне кільце правильно встановлено в канавці та не містить сміття, щоб запобігти витоку через байпас.
Ручне затягування: Штуцери зазвичай слід затягувати вручну. Уникайте надмірного затягування гайковими ключами, оскільки надмірне зусилля може спричинити розтріскування термопластичних компонентів гайки.
Умови зберігання: зберігати в прохолодному, сухому середовищі подалі від прямого ультрафіолетового випромінювання, щоб запобігти довгостроковій деградації полімерної структури.
Теплове розширення: при використанні в високотемпературних лініях з ХПВХ переконайтеся, що система трубопроводів містить адекватні контури розширення, щоб запобігти механічним навантаженням на з’єднання.

Технічне обслуговування та перевірка

Періодично перевіряйте накидну гайку на наявність ознак повзучості або тріщин, особливо в умовах високоциклічного термічного застосування.
Замінюйте ущільнювальні кільця під час будь-якого розбирання. Повторне використання стиснутих або зістарених ущільнювачів порушує цілісність витоку.
Щорічно перевіряйте з’єднання CPVC на гарячу хімічну обробку на предмет зміни кольору або розм’якшення поверхні як індикаторів хімічного впливу.
Не використовуйте мастила на основі нафти для різьблення або ущільнювальних кілець. Використовуйте тільки мастила на основі силікону або PTFE, дозволені для термопластів.
Під час повторного підключення після технічного обслуговування переконайтеся, що різьби чисті та не пошкоджені. Перехресне різьблення призводить до негайного псування ущільнення.

Ці союзи широко розгорнуті в хімічній, металургійній, фотоелектричній, ядерній, літієвій, електронних напівпровідникових галузях, харчовій, фармацевтичній, автомобільній та промисловій промисловості для очищення води для роботи з кислотно-лужними рідинами, надчистою водою, питною водою, водою електронного класу та промисловими трубопроводами для стічних вод.
