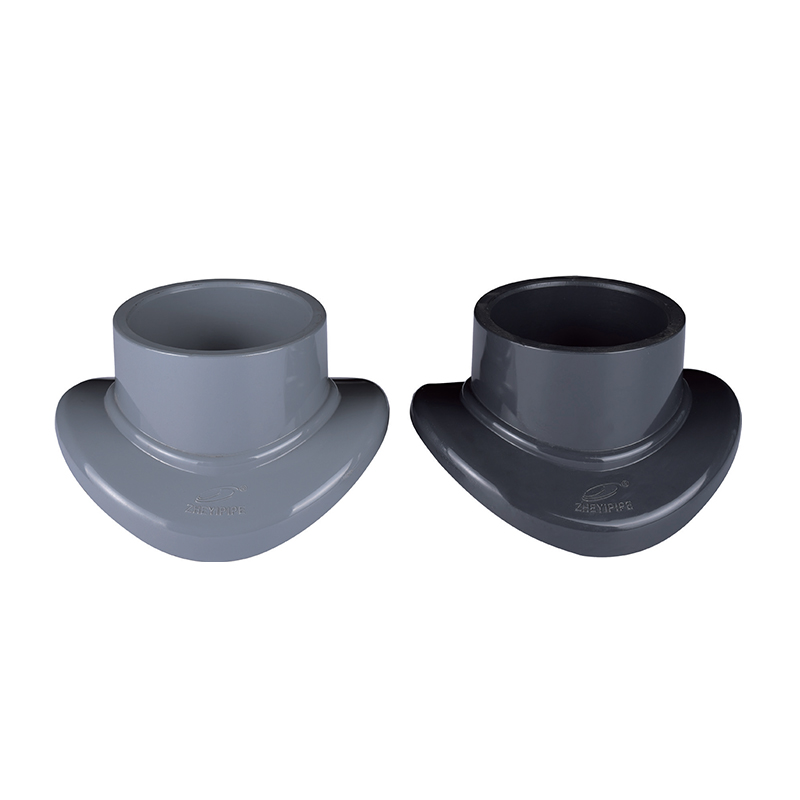

SCH8O/DIN UPVC/CPVC Сідлоподібне з’єднання

Сідлоподібне з’єднання відоме своєю унікальною сідлоподібною конструкцією, що дозволяє з’єднувати розгалуження без розрізання та пошкодження магістрального трубопроводу. Це спрощує установку та зменшує труднощі та витрати на конструкцію, одночасно забезпечуючи герметизацію для запобігання витоку.

Він підходить для систем гарячого та холодного водопостачання, систем протипожежного захисту та таких галузей промисловості, як хімічна та фармацевтична. Сідлові з’єднання UPVC/CPVC забезпечують надійне з’єднання для різноманітних застосувань.

Зв яжіться з нами

Попередній：З'єднувач редуктора UPVC/CPVC
Далі：SCH8O/DIN UPVC/CPVC Ⅱ Союз

параметр застосування Технічні стандарти

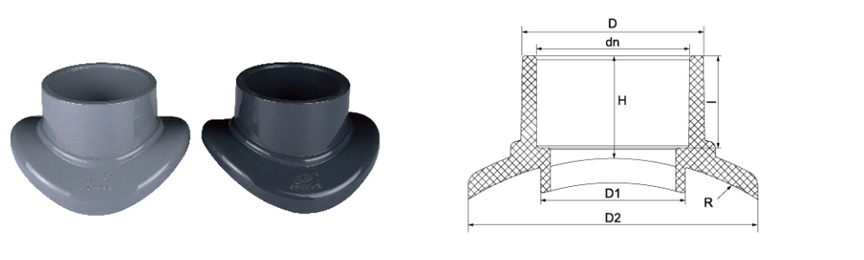

Номінальний розмір Φ	ΦD	ΦD1	ΦD2	Р	Х	я
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · СІДЛОВИЙ З'ЄДНАННЯ

Рішення для з’єднання відгалужень UPVC / CPVC

Затискна конструкція · Без різання трубопроводу · Відповідність подвійним стандартам

Сідлоподібне з’єднання SCH80/DIN UPVC/CPVC — це спеціалізований компонент трубопроводу, розроблений для розгалуження існуючих трубопроводів без необхідності розрізання або масштабної зміни конфігурації системи. Виготовлені відповідно до американського стандарту розмірів SCH80 і європейського DIN, ці сідлоподібні з’єднання доступні з непластифікованого полівінілхлориду (UPVC) і хлорованого полівінілхлориду (CPVC). Механічна конструкція складається з двокомпонентної затискної конструкції, яка створює герметичне з’єднання навколо основної труби, полегшуючи встановлення вторинних ліній для розподілу рідини. Ці з’єднання сконструйовані таким чином, щоб витримувати концентрацію хімічних речовин і середовища високого тиску, які є звичайними при транспортуванні промислових рідин, забезпечуючи стабільний інтерфейс для датчиків, манометрів або бічних подовжувачів труб.

◆

Хімічна інертність

Обидва варіанти UPVC і CPVC демонструють високу стійкість до кислот, лугів і солей, запобігаючи деградації матеріалу під час транспортування корозійних промислових рідин або надчистої води.

◆

Структурна цілісність

Товщина стінки SCH80 забезпечує підвищений рівень тиску порівняно зі стандартними фітингами, забезпечуючи герметичність сідлоподібного з’єднання під час гідравлічних коливань.

◆

Простота інтеграції

Затискний механізм дозволяє швидко розширювати трубопровідну мережу, значно скорочуючи робочі години та час простою системи під час модернізації об’єкта або технічного обслуговування.

◆

Температурна універсальність

Варіант CPVC підтримує підвищені температурні діапазони до 93°C (200°F), що робить його придатним для транспортування гарячих корозійних рідин і промислової обробки води.

Технічні характеристики

Відповідність стандартам ASTM SCH80, DIN 8061/8062

Варіанти матеріалів UPVC (полівінілхлорид), CPVC (хлорований полівінілхлорид)

Тип підключення Механічний затискач з кільцевим ущільнювачем / розчинник цементу

Діапазон розмірів Сумісний з первинними трубами діаметром від 20 мм до 400 мм

Робочий тиск PN10 - PN16 (залежно від розміру та матеріалу)

Ключові характеристики

Затискна конструкція виключає розрізання трубопроводу

Ущільнювальне кільце забезпечує герметичність розгалуження

Сумісний з розмірами труб SCH80 і DIN

Клас CPVC підтримує нанесення гарячих рідин до 93°C

Підходить для установки датчика, манометра або бокової труби

Зменшує час простою системи під час розширення

Напівпровідники та електроніка

Розповсюдження електронної води та надчистої води (UPW) у чистих приміщеннях, де потрібна низька здатність до вилуговування.

Хімія та металургія

Безпечне транспортування концентрованих кислот і лужних рідин на заводах з металевого покриття та хімічної обробки.

Відновлювані джерела енергії

Трубопровідна інфраструктура для виробництва сонячних фотоелементів і лінії виробництва електроліту для літієвих батарей.

Промислова очистка води

Обробка промислових стічних вод, опріснення морської води та транспортування деіонізованої води в ядерних і харчових установках.

▼

Інструкції зі встановлення

Підготовка поверхні: переконайтеся, що основна поверхня труби вільна від сміття, подряпин або вологи перед встановленням седлового з’єднання, щоб забезпечити герметичність прокладки.
Контроль крутного моменту: під час затягування механічних болтів на сідлоподібному затиску застосовуйте рівномірний крутний момент у всіх точках, щоб запобігти локальному навантаженню на матеріал UPVC/CPVC, яке може призвести до розтріскування під дією зовнішнього середовища.
Використання адгезиву: для типів сідла, зварених розчинником, використовуйте відповідну ґрунтовку та цемент, указані для UPVC або CPVC. Не змішуйте цементи, призначені для різних типів матеріалів.
Умови зберігання: Зберігайте компоненти в прохолодному, сухому середовищі подалі від прямого ультрафіолетового впливу. Тривале ультрафіолетове випромінювання може з часом вплинути на ударостійкість полімерів на основі ПВХ.

▲

Технічне обслуговування та перевірка

Періодично перевіряйте ущільнювальне кільце ущільнювача на наявність ознак компресії або хімічного впливу. Замініть, якщо спостерігаються тріщини або сплющення.
Щороку перевіряйте момент затягування болтів. Вібрація або перегрівання можуть призвести до поступового ослаблення механічного затискача.
Для сідлоподібних з’єднань із ХПВХ у гарячому режимі спостерігайте за зміною кольору або крихкістю як ранніми показниками деградації матеріалу.
Під час розбирання замініть усі прокладки та ущільнювальні кільця, а не повторно використовуйте старі ущільнення, щоб зберегти герметичність.

Ці сідлоподібні з’єднання використовуються в хімічній, металургійній, фотоелектричній, ядерній, літієвій, електронних напівпровідникових галузях, харчовій, фармацевтичній, автомобільній та промисловій промисловості для очищення води для обробки кислотно-лужних рідин, надчистої води, питної води, води електронного класу та промислових трубопроводів стічних вод.

DIN 8061/8062 ASTM SCH80 Стійкий до ультрафіолетового випромінювання (вибрані класи) Стійкий до хімікатів
