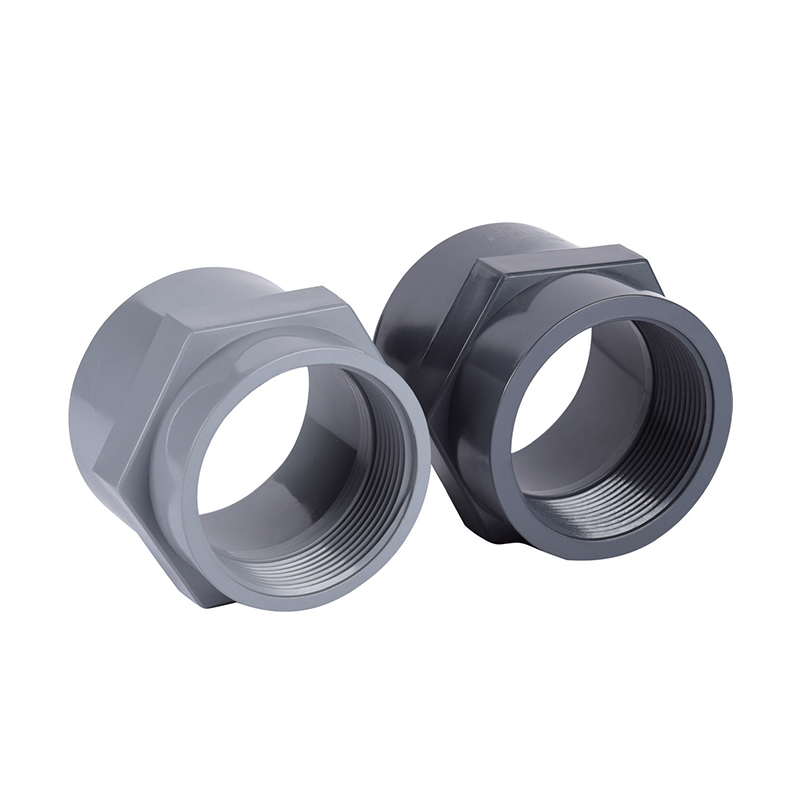

Роз'ємний адаптер SCH8O/DIN UPVC/CPVC

Адаптер UPVC/CPVC жіночий забезпечує надійне з’єднання зі стандартними трубними фітингами, ефективно запобігаючи витоку та підвищуючи безпеку та надійність системи трубопроводів.

Він широко використовується в побутових сантехнічних системах, системах опалення, вентиляції та кондиціонування повітря та транспортуванні промислових рідин. Наші жіночі адаптери UPVC/CPVC забезпечують продуктивність і довговічність, а також такі переваги, як легка конструкція, легке встановлення та низькі витрати на обслуговування.

Зв яжіться з нами

Попередній：SCH8O/DIN UPVC/CPVC Ⅰ Союз
Далі：Перехідник SCH8O/DIN UPVC/CPVC

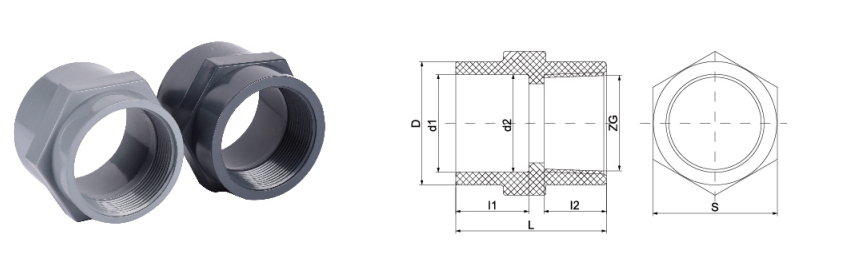

параметр застосування Технічні стандарти

РОЗМІР/НОМ.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(ДN15)	(ДN20)	(ДN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	Л	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	С	30	36	45	54	64	77	91	108	130
	ЗГ	1/2"	3/4"	1”	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	Л	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	Л	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80 / DIN · РІЗЬБОВИЙ ПЕРЕХІД

UPVC / CPVC Гніздо адаптер

Гніздо x внутрішня різьба · NPT / BSPT · PN10-PN16

Роз’ємний адаптер SCH80/DIN UPVC/CPVC — це критично важливий термопластичний фітинг, розроблений для полегшення переходу між неметалевими трубопроводами та різьбовими зовнішніми компонентами, такими як клапани, манометри або металеві секції труб. Виготовлені відповідно до стандартів Schedule 80 (SCH80) або DIN, ці адаптери мають збільшену товщину стінок, щоб витримувати більш високий внутрішній тиск і механічні навантаження порівняно зі стандартними фітингами. Внутрішня різьба має прецизійну механічну обробку, щоб забезпечити герметичність під час інтеграції в системи напірних трубопроводів. Завдяки використанню смол UPVC (непластифікований полівінілхлорид) або CPVC (хлорований полівінілхлорид) ці компоненти забезпечують хімічно інертний розчин для транспортування корозійних рідин і високочистої води, зберігаючи структурну цілісність у широкому діапазоні промислових температур і концентрацій хімікатів.

UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16

①

Хімічна інертність

Стійкість до широкого спектру кислот, лугів і солей запобігає деградації матеріалу та забрудненню рідини в чутливих середовищах обробки.

②

Термічна стабільність

Варіанти CPVC підтримують робочі температури до 93°C (200°F), що робить їх придатними для транспортування гарячих корозійних рідин і систем промислового водопостачання.

③

Низькі втрати на тертя

Гладка внутрішня поверхня мінімізує турбулентність і падіння тиску, зменшуючи потребу в енергії для транспортування рідини.

④

Стандартизована сумісність

Відповідність розмірним стандартам SCH80 і DIN забезпечує бездоганну інтеграцію з глобальною промисловою трубопровідною інфраструктурою та обладнанням.

Технічні характеристики

Варіанти матеріалів UPVC (сірий/блакитний) / CPVC (світло-сірий/кремовий)

Відповідність стандартам ASTM D2467 (SCH80), DIN 8063, ISO 1452

Номінальний тиск Класи тиску PN10, PN16 або SCH80

Тип підключення Гніздо (розчинний цемент) x внутрішня різьба NPT/BSPT

Діапазон розмірів 1/2" до 4" (DN15 - DN100)

Сумісність потоків

Внутрішня різьба призначена для сполучення зі стандартними зовнішніми різьбовими компонентами NPT або BSPT. Конічна геометрія різьблення забезпечує механічне ущільнення в поєднанні зі стрічкою PTFE. Для систем, що обробляють носії високої чистоти, вибирайте нитки зі зниженими специфікаціями задирок.

Хімічна стійкість

UPVC забезпечує стійкість до більшості неорганічних кислот і лугів до 60°C. CPVC розширює хімічну сумісність з більш широким діапазоном органічних кислот і хлорованих середовищ при підвищених температурах. Завжди перевіряйте сумісність із певним хімічним складом процесу.

Основні сценарії застосування

⛭

Хімія та металургія

Транспортування сірчаної кислоти, соляної кислоти та каустичної соди на лініях травлення та переробки.

⛭

Електроніка та напівпровідники

Розповсюдження ультрачистої води (UPW) та хімікатів електронного класу, де слід уникати іонного забруднення.

⛭

Відновлювані джерела енергії

Системи трубопроводів для виробництва літієвих батарей і фотоелектричних (PV) елементів.

⛭

Очищення води

Обробка промислових стічних вод, пермеату RO (зворотного осмосу) та розподіл питної води.

⛭

Харчова та фармацевтична промисловість

Санітарне транспортування деіонізованої води та розчинів для очищення на місці (CIP).

Інструкції зі встановлення

Герметизація різьби: використовуйте лише PTFE (тефлонову) стрічку, призначену для пластикових різьб. Уникайте використання добавок для труб на основі розчинників, які можуть спричинити розтріскування під напругою (ESC) у матеріалах UPVC або CPVC.
Керування крутним моментом: не затягуйте адаптери з внутрішньою різьбою занадто сильно. Пластикові нитки чутливі до зачистки або розриву, якщо застосовувати надмірну механічну силу. Як правило, достатньо затягнути вручну плюс один-два оберти.
Цементування розчинником: переконайтеся, що кінець гнізда очищений і заґрунтований перед нанесенням відповідного цементу. Дотримуйтеся рекомендованого часу встановлення та затвердіння відносно температури навколишнього середовища та діаметра труби.
Умови зберігання: Зберігайте фітинги в прохолодному затіненому місці подалі від прямого ультрафіолетового випромінювання, щоб запобігти довгостроковій крихкості. Зберігайте компоненти в оригінальній упаковці, щоб захистити нитки від фізичних пошкоджень і сміття.

Критичні обмеження

Не використовуйте CPVC гніздо адаптери з окислюючими кислотами, такими як азотна кислота, концентрацією вище 15% при підвищених температурах.
Уникайте ударних навантажень або раптових стрибків тиску, що перевищують 1,5 × номінального робочого тиску.
Без захисного покриття не підходить для обробки парою або постійного впливу ультрафіолету.
Ніколи не використовуйте металеві трубні ключі безпосередньо для пластикового корпусу адаптера. Використовуйте стрічкові гайкові ключі або м’які інструменти, щоб запобігти подрібненню поверхні.
Не наносьте герметик на перші дві різьби, щоб запобігти проникненню герметика в потік рідини.

Ці гніздові адаптери використовуються в хімічній, металургійній, фотоелектричній, ядерній, літієвій промисловості, електронних напівпровідниках, харчовій, фармацевтичній, автомобільній та промисловій промисловості для очищення води для роботи з кислотно-лужними рідинами, надчистою водою, питною водою, водою електронного класу та промисловими трубопроводами стічних вод.
