SCH8O/DIN UPVC/CPVC Петля Фланець

UPVC/CPVC Looper Flange використовується в промисловості та будівництві. Він забезпечує стійкість до корозії та високу температуру, що робить його придатним для транспортування різних рідин і газів.

Фланець призначений для легкої установки, забезпечуючи надійні з'єднання труб і знижуючи ризики витоку. UPVC/CPVC Looper Flange ідеально підходить для таких галузей промисловості, як очищення води, хімікати та HVAC, ефективно подовжуючи термін служби систем трубопроводів.

Зв яжіться з нами

Попередній：SCH8O/DIN UPVC/CPVC Blind Flange
Далі：SCH8O/DIN UPVC/CPVC відновлюючий трійник

параметр застосування Технічні стандарти

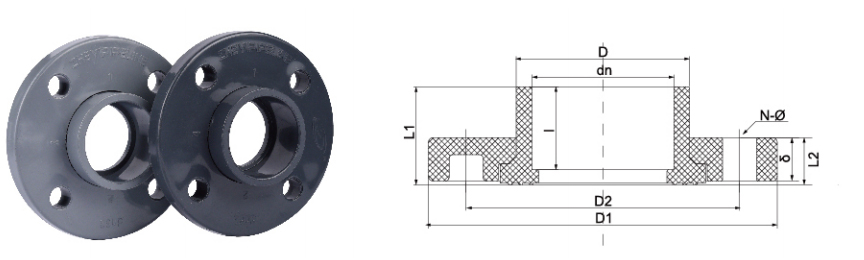

РОЗМІР/НОМ.		дн20	дн25	дн32	дн40	дн50	дн63	дн75	дн90	дн110	дн140	dn160	dn225	dn280	dn315
		(ДN15)	(ДN20)	(ДN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
ДІН	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	І	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
АНСІ	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	І	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
ДЖИС	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	І	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/ДІН UPVC/CPVC Looper Flange - надійні та універсальні з'єднання трубопроводів

SCH80/DIN Looper Flange - це сконструйований компонент, призначений для створення надійних і знімних з’єднань у системах трубопроводів ПВХ і CPVC. Це полегшує інтеграцію пластикових трубопроводів з металевими фланцями, насосами та клапанами, дотримуючись стандартів SCH80 і DIN. Цей продукт виготовляється для забезпечення узгодженості розмірів і механічної цілісності за певних умов експлуатації, що робить його придатним для широкого спектру промислових застосувань.

Характеристики продукту

Подвійна стандартна сумісність: Розроблений для обох SCH80 і DIN шаблони болтів, що забезпечують універсальне рішення для систем, що вимагають міжнародної сумісності. Ця функція спрощує закупівлі для проектів, які повинні відповідати численним регіональним стандартам.
Стійкість до корозії: Виготовлений з UPVC (Непластифікований полівінілхлорид) або CPVC (Хлорований полівінілхлорид), корпус фланця стійкий до широкого спектру хімічних речовин, кислот, лугів і солей. Ця характеристика має вирішальне значення для тривалого використання в корозійних середовищах.
Структурна цілісність: Конструкція петлі дозволяє фланцю вільно обертатися для вирівнювання болтів, спрощуючи установку, тоді як втулка сердечника підтримує жорстке з’єднання з трубою. Це запобігає навантаженню на стики та забезпечує надійне ущільнення.
Рейтинг високого тиску: Сконструйований таким чином, щоб витримувати номінальний тиск, що відповідає графіку труб SCH80, що робить його придатним для застосувань, які вимагають вищого допуску тиску, ніж стандартні системи ПВХ.

Технічні характеристики

Матеріал	Розміри	Стандарт	Номінальний Тиск
UPVC (PVC-U) /CPVC (PVC-C)	Зверніться до специфікацій SCH80 і DIN	ASTM D1784 /DIN EN ISO 1452	PN10/Клас 150
Доступні розміри	Тип підключення	Колір	Сумісність прокладки
1/2 дюйма до 12 дюймів (DN15 до DN300)	Розчинник Цемент Розетка	Сірий (UPVC), світло-сірий/коричневий (CPVC)	ЕПДМ, ФПМ (ФКМ)

Поля застосування

SCH80/DIN Looper Flange використовується в системах, які вимагають надійного, хімічно стійкого та знімного з’єднання. Типові програми включають

Водо- і очисні споруди
Хімічні переробні та перевантажувальні заводи
Трубопроводи промислового процесу для корозійних рідин
Басейн і водні системи вимагають міцних, довговічних компонентів
Гірничо-нафтопереробні роботи
Об'єкти електроенергетики

---

Часті запитання

1. Чим фланець петлі UPVC відрізняється від традиційного фіксованого фланця установкою та застосуванням?

Фланець петлі має кільце, що вільно обертається, що спрощує вирівнювання отворів для болтів під час встановлення, що є значною перевагою у вузьких місцях або коли труби вже закріплені. Фіксований фланець вимагає точного поворотного вирівнювання всієї секції труби, що може бути складнішим. Обертовий механізм фланця петлі також допомагає зменшити навантаження на систему трубопроводів, особливо при підключенні до фіксованих металевих компонентів. Щоб отримати конкретні інструкції зі встановлення та найкращі практики, зверніться до нашої технічної документації або зверніться до нашої служби підтримки.

2. Яке обмеження температури та тиску для фланця SCH80/DIN CPVC і як воно порівнюється з металевими фланцями в корозійних середовищах?

Фланець SCH80/DIN CPVC сконструйований для застосування при вищих температурах, ніж UPVC, з максимальною робочою температурою, як правило, до 200°F (93°C) і номінальним тиском, що відповідає стандартам SCH80. Хоча металеві фланці часто мають вищий граничний тиск, вони сприйнятливі до корозії від багатьох промислових хімікатів. Навпаки, фланець CPVC зберігає свою структурну цілісність у корозійних середовищах, що може погіршити металеві альтернативи. Рішення між CPVC і металевим фланцем має ґрунтуватися на комплексному аналізі типу рідини, робочої температури та необхідного тиску. Наша команда інженерів може надати детальний аналіз сумісності матеріалів для вашого конкретного застосування.
