Upvc/cpvc сліпий фланець

Сліпий фланці UPVC/CPVC-це високоефективні трубопровідні арматури, що широко використовуються в таких галузях, як хімічні речовини, будівництво та очищення води. Вони пропонують корозію та високотемпературну опір, забезпечуючи надійність у суворих умовах.

Сліпих фланців використовуються для ущільнення кінців трубопроводів, запобігання витоку рідини або газу та полегшення обслуговування та ремонту системи. Їх легкий дизайн спрощує установку та обробку, тоді як їхня сильна сумісність з іншими стандартними трубами відповідає різноманітним вимогам проекту.

Гладка поверхня сліпих фланців UPVC/CPVC знижує стійкість до рідини, сприяючи загальній ефективності системи.

Зв яжіться з нами

Попередній：Прокладка фланця UPVC/CPVC
Далі：Upvc/cpvc looper фланець

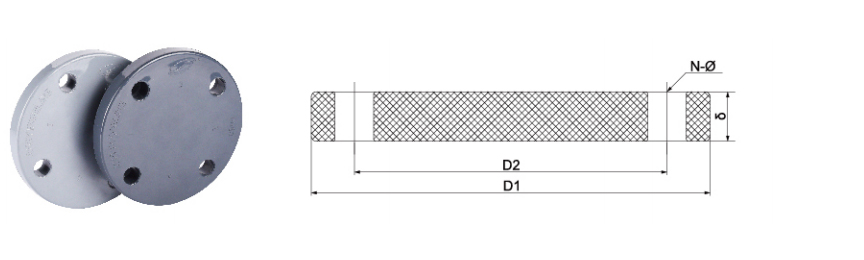

параметр застосування Технічні стандарти

Розмір/Ном		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")
Дин	D1	95	105	115	140	150	165	185	200	220	249	284	339	392
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350
	δ	12.7	14	15.8	16.5	20	20	23	26	28	30	31	35	35
	N-φ	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	12-φ22
Ансі	D1	89	98	108	117	128	155	178	192	229	254	284	343	406
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362
	δ	12	14	14	16	16	16	18	18	20	20	22	24	26
	N-φ	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ24
Джис	DL 1	70	75	90	100	105	120	140	150	175	210	240	290	355
	D0 LZ	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289
	δ	12	14	14	16	1A 0	16	18	18	20	20	22	24	26
	N-φ	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай Upvc/cpvc сліпий фланець Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення Upvc/cpvc сліпий фланець Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Хімічні та літієві клапани UPVC/CPVC (DIN/ANSI): Вичерпний...
Jun 26,2025
У вимогливому світі обробки промислової рідини вибір відповідних клапанів є першорядним для безпеки, ефективності та довговічності. При роботі з корозійними хімічними речовинами, включаючи різні кислоти, основи та осо...
дізнатися більше
Кінцевий посібник з труб UPVC для хімічної та літієвої про...
Jun 19,2025
Труби UPVC (незайманізовані полівінілхлориди) широко застосовуються в хімічній обробці, вилученні літію та промислових застосуванні високого тиску завдяки їх резистентності, міцності та дотриманню міжнародних ст...
дізнатися більше
Високопродуктивні труби UPVC для суворих промислових серед...
Jun 12,2025
Труби UPVC широко використовуються в галузях, що потребують виняткової хімічної стійкості та довговічності. У цій статті досліджуються ключові особливості високої хімічної стійкості труб UPVC для літієвої промис...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

Upvc/cpvc сліпий фланець Галузеві знання

Installation specifications and sealing precautions for UPVC/CPVC blind flanges

UPVC (незаймазирований полівінілхлорид) та CPVC (хлоровані полівінілхлорид) сліпі фланці широко використовуються у багатьох галузях через їх відмінну резистентність до корозії, легкі та високі показники витрат, включаючи безпечну питну воду, металургію, фотоелектрику, ядерну енергетику та електромодерами, медицини, промисловість. To ensure its long-term stable operation, installation and sealing are crucial. The following are key specifications and precautions:

1. Installation specifications
Flange alignment and tightening
Before installation, check whether the flange surface is flat to avoid stress concentration due to misalignment.
Поступово затягніть болти в діагональному порядку (рекомендується використовувати нержавіючу сталь або стійкі до корозії болти), щоб уникнути нерівномірної сили з одного боку і впливати на ущільнювач.

Gasket selection
Select suitable gaskets (such as EPDM, PTFE or rubber gaskets) according to different media, for example:
Safe drinking water/pharmaceutical industry: must comply with FDA or sanitary standards (such as EPDM).
Industrial wastewater/metallurgical industry: PTFE gaskets that are resistant to acid and alkali corrosion are more suitable.

Temperature and pressure adaptation
Діапазон температури UPVC (0 ° C ~ 60 ° C), CPVC може витримувати більш високі температури (-40 ° C ~ 93 ° C), а матеріали повинні бути чітко відрізнятись у таких сценаріях, як фотоелектрики (системи охолодження) або ядерні енергії (допоміжні трубопроводи).
Уникайте використання надлишків, особливо у системах з високою чистотою водою в електронній напівпровідниковій промисловості, де коливання тиску можуть спричинити деформацію фланця.

Support and shockproof
Long pipeline systems (such as industrial water treatment plants) require additional brackets to reduce the vibration load of blind flanges.

2. Sealing precautions
Surface cleaning
Ретельно очистіть фланцеву герметичну поверхню та внутрішню стінку трубопроводу перед установкою, щоб запобігти впливу частинок (наприклад, металевих сміття в металургійній промисловості) не впливають на ефект герметизації.

Avoid over-tightening
UPVC/CPVC materials have low hardness. Over-tightening of bolts may cause flange cracking, especially in low-temperature environments (such as photovoltaic plant cooling systems).

Media compatibility check
Фармацевтична/електронна напівпровідникова промисловість повинна забезпечити, щоб сліпий фланцевий матеріал не вивільняв шкідливі речовини (наприклад, пластифікатори).
In industrial wastewater treatment, it is necessary to resist chemical corrosion such as chlorine and sulfide.

Регулярне обслуговування
In nuclear power or highly dangerous fluid systems, it is recommended to check the flange sealing status regularly to prevent sudden leakage.

3. Key points of industry application
Safe drinking water/pharmaceuticals: give priority to sanitary CPVC flanges to avoid biological contamination.
Photovoltaics/electronic semiconductors: pay attention to the aging effect of thermal cycles on sealing gaskets.
Metallurgy/industrial wastewater: strengthen chemical corrosion resistance design, such as thickened flanges or anti-corrosion coatings.
