Прокладка фланця UPVC/CPVC

Прокладки фланця UPVC/CPVC точно розроблені для підтримки продуктивності герметизації під високим тиском та коливанням температури, ефективно запобігаючи витоку середнього рівня. Їх легкий характер зменшує труднощі з установкою та обслуговуванням, тоді як екологічно чистий, нетоксичний матеріал вирівнюється із сучасними стандартами зеленого будівництва.

Ці прокладки стійкі до корозії, тепловідповіді та хімічно стабільні, що робить їх ідеальними для промислових та житлових застосувань, таких як водопостачання, хімічна обробка та трубопроводи з виробництва продуктів харчування.

Зв яжіться з нами

Попередній：Втулка upvc/cpvc редуктор
Далі：Upvc/cpvc сліпий фланець

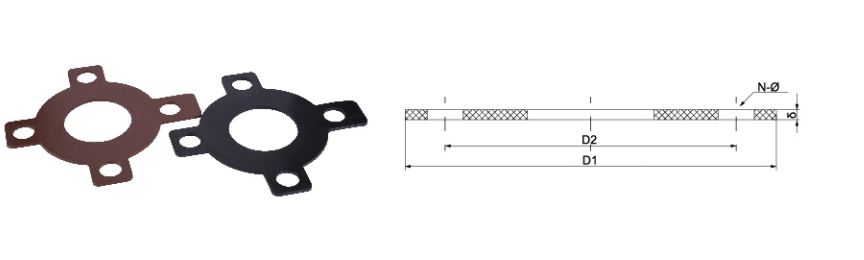

параметр застосування Технічні стандарти

Розмір/Ном		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Дин	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	δ	3	3	3	3	3	3	3	3	3	3	3	3	3	3
	N-φ	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	12-φ22	12-φ22
Ансі	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	δ	3	3	3	3	3	3	3	3	3	3	3	3	3	3
	N-φ	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ24	12-φ24
Джис	D3	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	1	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	δ	3	3	3	3	3	3	3	3	3	3	3	3	3	3
	N-φ	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16 -φ25

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай Прокладка фланця UPVC/CPVC Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення Прокладка фланця UPVC/CPVC Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Хімічні та літієві клапани UPVC/CPVC (DIN/ANSI): Вичерпний...
Jun 26,2025
У вимогливому світі обробки промислової рідини вибір відповідних клапанів є першорядним для безпеки, ефективності та довговічності. При роботі з корозійними хімічними речовинами, включаючи різні кислоти, основи та осо...
дізнатися більше
Кінцевий посібник з труб UPVC для хімічної та літієвої про...
Jun 19,2025
Труби UPVC (незайманізовані полівінілхлориди) широко застосовуються в хімічній обробці, вилученні літію та промислових застосуванні високого тиску завдяки їх резистентності, міцності та дотриманню міжнародних ст...
дізнатися більше
Високопродуктивні труби UPVC для суворих промислових серед...
Jun 12,2025
Труби UPVC широко використовуються в галузях, що потребують виняткової хімічної стійкості та довговічності. У цій статті досліджуються ключові особливості високої хімічної стійкості труб UPVC для літієвої промис...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

Прокладка фланця UPVC/CPVC Галузеві знання

Як вибрати Прокладки фланця UPVC/CPVC правильно? Посібник з матеріалів, розмірів та сумісності медіа

UPVC (незапластичний полівінілхлорид) та CPVC (хлоровані полівінілхлорид) прокладки широко використовуються у багатьох галузях через їх відмінну резистентність до корозії, хімічну стійкість та економічну ефективність. Правильний вибір прокладок вимагає комплексного врахування властивостей матеріалу, відповідності розміру та сумісності медіа для забезпечення надійності ущільнення та безпеки системи. Нижче наведено основні моменти відбору та аналіз застосувань галузі:

1. Вибір матеріалу: UPVC проти CPVC
UPVC: підходить для нормальної температури (0 ° C ~ 60 ° C) та сценарії низького тиску, з відмінною кислотною та лужною стійкістю, але поганою температурною стійкістю. Зазвичай використовуються в системах доставки чистої води в питній воді (безпечна питна вода), очищення промислової води (очищення промислової води) та електронні напівпровідникові (електронні напівпровідникові) промисловості.
CPVC: Висока температура (до 93 ° С або навіть вище), більш висока міцність на стиск, підходить для високотемпературних корозійних середовищ. Широко використовується в процесі марикації фотоелектричної промисловості, відновленням кислот металургії та допоміжній системі охолодження атомної електростанції.

2. Розмір та відповідність структури
Фланцевий стандарт: Переконайтесь, що розмір прокладки відповідає стандарту фланця (наприклад, ANSI, DIN, JIS), щоб уникнути витоку через толерантність.
Тип ущільнювальної поверхні: плоский фланець (FF) часто використовує гумові прокладки, а опуклий фланець (RF) повинен відповідати прокладці з внутрішніми кільцями, особливо в трубопроводах з високими вимогами до чистоти в галузі медицини.

3. Ключові міркування щодо сумісності медіа
Рідидні носії різних галузей сильно різняться і потрібно обрати цільовим чином:
Сильне кислотне/лужне середовище (наприклад, промислові стічні води): CPVC є кращим, що стійкий до корозії, таких як гідрофторна кислота та концентрована сірчана кислота.
Вода з високою чистотою/ультрабустрична вода (наприклад, електронні напівпровідники): Прокладки UPVC повинні бути без осадів, щоб уникнути забруднення води.
Окислюючі носії (наприклад, розчин травлення в фотоелектричній промисловості): CPVC має кращу стійкість до окислення, ніж UPVC.
Водяна пара високого температури та високого тиску (наприклад, допоміжні системи атомних електростанцій): прокладки CPVC повинні проходити випробування на стійкість до тиску та стійкість до старіння.

4. Приклади сценаріїв застосування галузі
Питна вода: прокладки UPVC відповідають стандартам FDA/NSF, щоб забезпечити нетоксичний та без запаху.
Медицина: високоочищені прокладки CPVC, які витримують процеси очищення CIP/SIP.
Металургія: CPVC чинить опір корозії від виплавки відходів кислот (таких як соляна кислота та азотна кислота).

5. Заходи безпеки
Встановлення попереднього завантаження: Уникайте надмірного стиснення, яке може спричинити розтріскування прокладок UPVC/CPVC.
Компенсація теплового розширення: Поля термічного переміщення повинно бути зарезервовано для високотемпературних умов (наприклад, фотоелектрична або ядерна енергія).
