SCH8O/DIN UPVC/CPVC відновлюючий трійник

UPVC/CPVC Reducing Tee використовується в водоочисній, хімічній та будівельній промисловості. Виготовлений з високоякісних матеріалів UPVC або CPVC, він відрізняється стійкістю до корозії та високотемпературними характеристиками.

Відновлюючий трійник призначений для з'єднання труб різного діаметру, що дозволяє плавно переходити в системі трубопроводів, зменшуючи опір потоку та покращуючи загальну ефективність. Він простий в установці, пропонує герметизацію для запобігання витоку, а також легкий для зручного транспортування та монтажу. Reducing Tee відповідає міжнародним стандартам для забезпечення надійної якості.

Зв яжіться з нами

Попередній：SCH8O/DIN UPVC/CPVC Петля Фланець
Далі：SCH8O/DIN UPVC/CPVC 45°Elbow

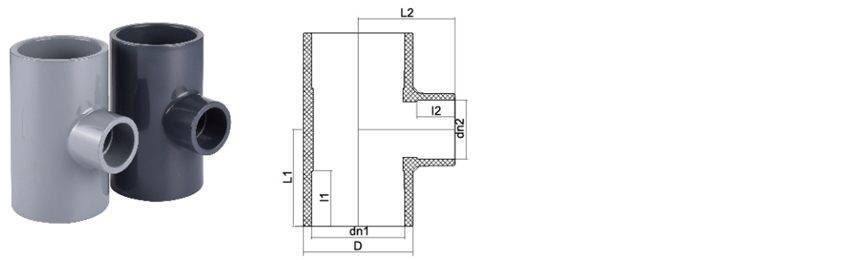

параметр застосування Технічні стандарти

dn1×dn2	ДН	Д	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Reducing Tee - Стандартні рішення для монтажу труб

Ця сторінка продукту містить технічні характеристики та деталі застосування для наших редукційних трійників UPVC/CPVC стандарту SCH80 та DIN. Ці фітинги розроблені для точного перенаправлення потоку та зменшення діаметра в промислових системах трубопроводів, забезпечуючи надійну продуктивність у різних застосуваннях для перенесення рідини.

Характеристики продукту

Подвійна стандартна відповідність: Виготовляється відповідно до стандартів ASTM D1784 (SCH80) і DIN 8063, забезпечуючи точність розмірів і сумісність з широким спектром промислових трубних мереж.
Стійкість до корозії: Виготовляється з непластифікованого полівінілхлориду (UPVC) і хлорованого полівінілхлориду (CPVC), забезпечуючи стійкість до кислот, лугів, солей та інших корозійних хімікатів. Ця властивість продовжує термін служби в хімічній обробці, обробці води та лабораторних застосуваннях.
Структурна цілісність: Розроблений з міцною товщиною стінки, щоб витримувати високі коливання тиску та температури, зберігаючи стабільність з’єднання під робочим навантаженням. Підходить як для напірних, так і для безнапірних застосувань, включаючи системи для питної води, промислових хімікатів і стічних вод.
Безшовне з'єднання: Сконструйований для безпечного, негерметичного розчинного цементу або різьбових з’єднань, що сприяє ефективному встановленню та обслуговуванню системи. Точний внутрішній отвір сприяє плавному потоку рідини, мінімізуючи втрату тиску та турбулентність.

Технічні характеристики

Параметр	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Матеріал	UPVC (тип I клас I), CPVC (клітинний клас 23447)	UPVC, CPVC
Стандарти	АСТМ Д1784, АСТМ Д2467	DIN 8063, DIN 8080
Робочий тиск	До 150 PSI при 73.4°F (23°C)	PN 10 /PN 16
Діапазон температур	UPVC: від 0°C до 60°C; CPVC: -10°C до 95°C	UPVC: від 0°C до 60°C; CPVC: -10°C до 95°C

Області застосування

Відновлювальний трійник SCH80/DIN UPVC/CPVC є невід’ємним компонентом систем, які вимагають тривалого та надійного керування потоком. Його застосування охоплює різноманітні галузі, зокрема

Хімічна обробка та зберігання
Водоочисні та розподільні установки
Системи управління стічними водами
Лабораторні лінії переносу рідини
Переробка продуктів харчування та напоїв

Загальні запити щодо закупівель

1. Які ключові відмінності між редукційними трійниками стандарту SCH80 і DIN і як вибрати правильний для свого проекту?

Основна відмінність полягає в їх розмірних стандартах і номіналах тиску. SCH80 - це американський стандарт, заснований на розмірі труби, тоді як DIN - європейський метричний стандарт, заснований на номінальному тиску (PN). Фітинги SCH80 зазвичай використовуються в Північній Америці для застосування під високим тиском, тоді як DIN поширений у Європі та Азії. Правильний вибір залежить від вашої існуючої інфраструктури трубопроводів і вимог проекту. Щоб отримати детальну інформацію про розміри та сумісність, зверніться до технічних специфікацій або зв’яжіться з нашою командою інженерів, щоб забезпечити безперебійну інтеграцію.

2. Як температура та тиск відновного трійника UPVC порівнюються з відновним трійником CPVC у середовищі хімічної обробки?

арматура UPVC і CPVC має високу хімічну стійкість, але відрізняється межами робочої температури. UPVC підходить для застосувань з максимальною температурою приблизно 60°C (140°F), тоді як CPVC може обробляти більш високі температури до 95°C (203°F) і підходить для гарячих корозійних рідин. Якщо ваша заявка стосується гарячих рідин або пари, трійник, що зменшує CPVC, є більш відповідним і надійним вибором. Вибір правильного матеріалу має вирішальне значення для цілісності та довговічності системи. Наші аркуші даних про продукт містять специфічні криві зниження тиску для різних температур, які слід переглянути для ваших конкретних умов експлуатації.

Компанія

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group так Китай SCH8O/DIN UPVC/CPVC відновлюючий трійник Для харчової промисловості/автомобільної/електронної постачальник і виготовлено на замовлення SCH8O/DIN UPVC/CPVC відновлюючий трійник Для харчової промисловості/автомобільної/електронної завод. Наша компанія була заснована у 2007 році та спеціалізується на дослідженнях, розробках, виробництві, продажу та обслуговуванні промислових труб з ХПВХ та НПВХ. Компанія отримала низку сертифікатів, включаючи ліцензію на виробництво спеціального обладнання, ліцензію на гігієну водних ресурсів провінції Чжецзян, сертифікацію системи управління якістю IS09001, сертифікацію системи екологічного менеджменту IS014001 та сертифікацію системи управління охороною праці та безпекою IS045001. Компанія має понад 50 незалежних прав інтелектуальної власності та права на самостійний імпорт та експорт. Для забезпечення диверсифікованої продукції та кращих послуг компанія впровадила передові технології, інструментальне обладнання, унікальну сировину та системи управління з Німеччини та Сполучених Штатів. Протягом багатьох років наша продукція широко використовується для трубопровідного транспортування кислотних та лужних рідин, надчистої води, питної води, чистої води для електронних систем та промислових стічних вод у хімічній, металургійній, фотоелектричній, ядерній енергетиці, виробництві літієвих акумуляторів, електронних напівпровідників, харчовій, медичній, автомобільній, промисловій водоочисній та інших галузях промисловості. Наразі група ZHEYI створила понад 30 збутових компаній по всій країні, а всі види продукції експортуються до Європи, Америки, Південно-Східної Азії та інших країн і регіонів, і користуються великою популярністю у вітчизняних та іноземних клієнтів.

Почесна грамота

Новини

Розуміння хімічних та літієвих клапанів UPVC/CPVC (DIN/ANS...
Sep 11,2025
Вступ до клапанів UPVC та CPVC Що є Клапани UPVC та CPVC ? UPVC (незапластичний полівінілхлорид) та CPVC (хлорований полівінілхлорид) є міцними, стійкі до корозії термопластики, які зазвичай використовуют...
дізнатися більше
Фурнітура труб UPVC/CPVC: Кінцевий посібник із встановленн...
Sep 04,2025
ВСТУП: Вичерпний посібник з Фурнітура труб Upvc/CPVC У сучасному будівництві, реконструкції будинку та промислових галузях трубопровідних систем - це незамінний життєвий шлях. І Upvc (Непластикований п...
дізнатися більше
Вибір правого клапана UPVC або CPVC для хімічної та літієв...
Aug 25,2025
Вибір правильного клапана є критичним рішенням у будь-якій хімічній обробці або виробництві літій-іонних акумуляторів. Неправильний вибір може призвести до витоків, дорогих простоїв та небезпек безпеки. При роботі з к...
дізнатися більше

Залишити повідомлення

Суворий контроль якості

Група ZHEYI дотримується принципу «якість понад усе», використовує передове міжнародне обладнання та високоякісну сировину, суворо контролює кожну ланку виробництва та прагне забезпечувати трубопровідну продукцію з відмінними характеристиками та вишуканим зовнішнім виглядом.

Компанія використовує найсучасніше виробниче обладнання та високоякісні матеріали, включаючи японську Sekisui та американську Lubrizol. «ZHEYI» ідеально поєднує вишукані технології виробництва з професійним управлінням, а кожен продукт проходить суворий контроль якості – від виробництва, перевірки до остаточної поставки, що забезпечує ідеальне поєднання зовнішнього вигляду та функціональності.
Точне тестування продуктивності

У ZHEYI кожен продукт ретельно виготовляється, зосереджуючись не лише на вишуканому естетичному дизайні, але й завжди прагнучи відмінної якості. Суворі випробування на продуктивність гарантують, що продукт може зберігати стабільність та довговічність навіть у суворих умовах.:

● Випробування щільності: Вимірює щільність матеріалу для забезпечення однорідності та стабільності конструкцій.
● Випробування на розм якшення за Віка: оцінює ступінь розм якшення матеріалів за умов високої температури, щоб гарантувати здатність виробу протистояти деформації в різних середовищах.
● Випробування в духовці: імітує довготривалу термостійкість та перевіряє здатність продукту витримувати високі температури протягом тривалого часу.
● Гідростатичне випробування: Оцінка міцності труб в умовах високого тиску для забезпечення безпеки та надійності продукції.
● Випробування на удар ударним молотком: Перевірте стійкість виробу до ударів під час транспортування, встановлення та щоденного використання.

SCH8O/DIN UPVC/CPVC відновлюючий трійник Галузеві знання

Вибір трійники для відновлення UPVC/CPVC у промислових трубних системах: стандарти розміру, показники тиску та хімічна сумісність

У промислових трубопровідних системах вибір трійників, що відновлюють ПВХ/КПВХ (Reducing Tees), повинен комплексно враховувати стандарти розміру, номінальний тиск і хімічну сумісність, щоб забезпечити безпеку системи та довгострокову стабільність. Нижче наведено ключові точки відбору для різних галузевих застосувань:

1. Стандарти розміру та рейтинги тиску
UPVC (непластифікований полівінілхлорид) підходить для сценаріїв нормальної температури та низького тиску (таких як ≤60°C) і зазвичай використовується в питній воді, промисловій обробці води та інших системах. Розмір повинен відповідати стандартам ISO 1452 або ASTM D1785.

CPVC (хлорований полівінілхлорид) має більш високу температурну стійкість (до 90°C) і підходить для високотемпературних рідин, таких як труби теплоносія у фотоелектричній промисловості або процеси травлення в металургії. Він повинен відповідати стандартам ASTM F441, а рейтинг тиску повинен відповідати конструкції системи (наприклад, SCH 80/40).

2. Хімічна сумісність
Різні галузі мають жорсткі вимоги до корозійності матеріалів:

Електронна напівпровідникова та медична промисловість потребують труб високої чистоти. CPVC має чудову хімічну стійкість і може протистояти надчистій воді та слабким кислотно-лужним середовищам.
У допоміжній системі атомних електростанцій UPVC/CPVC повинні пройти випробування на радіаційну стійкість, щоб уникнути витоку через хімічну деградацію.
Коли промислові стічні води містять корозійні речовини (такі як хлор і сульфід), CPVC має кращу корозійну стійкість, ніж UPVC, але ефективність запобігання старінню після тривалого контакту потребує перевірки.

3. Пропозиції щодо адаптації галузевих додатків
Безпечна питна вода: для забезпечення нетоксичності бажано використовувати UPVC, сертифікований NSF.
Сценарії високої температури/корозії (такі як металургія, фотоелектрика): CPVC є більш надійним, і додаткову увагу потрібно приділяти матеріалу ущільнення інтерфейсу (наприклад, прокладка EPDM).
Прецизійна промисловість (напівпровідники, медицина): виберіть CPVC з гладкою внутрішньою стінкою, щоб зменшити ризик залишків рідини.
