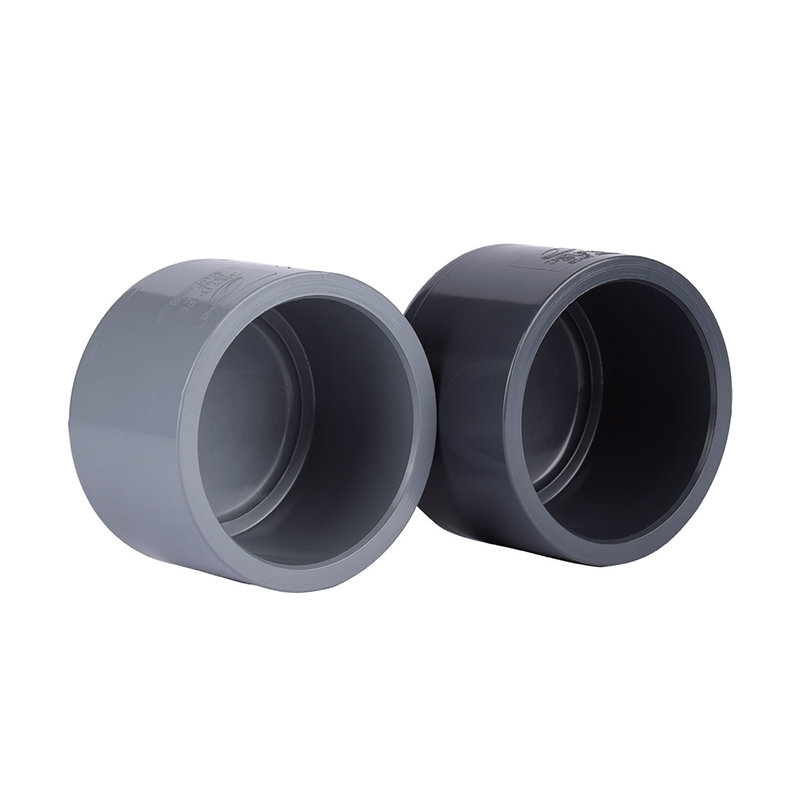

SCH8O/DIN UPVC/CPVC Cap

Ковпачки UPVC легкі, але міцні, призначені для герметизації кінців різних систем трубопроводів, ефективно запобігаючи витоку середовища та забезпечуючи стабільність системи. Завдяки точному дизайну кришки UPVC/CPVC легко встановлювати, заощаджуючи час і кошти під час будівництва.

Застосовуються в промислових трубопроводах, системах сантехніки та сільськогосподарської іригації, вони доступні в різних розмірах, щоб відповідати різним вимогам, забезпечуючи при цьому герметичність.

Зв яжіться з нами

Попередній：Перехідник SCH8O/DIN UPVC/CPVC
Далі：SCH8O/DIN UPVC/CPVC Reducer Bushing

параметр застосування Технічні стандарти

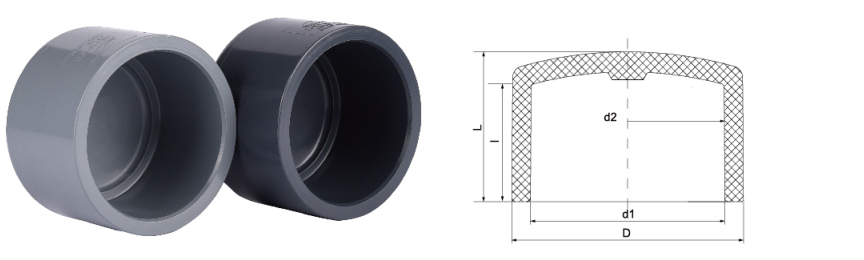

РОЗМІР/НОМ.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(ДN15)	(ДN20)	(ДN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5 дюймів)	(6 дюймів)	(8")	(10 дюймів)	(12 дюймів)
DяN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	Л	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	я	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSЯ	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	Л	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	я	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	Л	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	я	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · КІНЦЕВИЙ ФІТІНГ

UPVC / CPVC Cap

Розетковий кінець · Зварний шов · Різьбовий варіант

Ковпачок SCH80/DIN UPVC/CPVC є критично важливим кінцевим компонентом, призначеним для забезпечення надійного, герметичного ущільнення на кінці мереж трубопроводів під тиском. Виготовлені відповідно до метричних стандартів ASTM SCH80 і DIN, ці кришки виготовлені з непластифікованого полівінілхлориду (UPVC) або хлорованого полівінілхлориду (CPVC). Більш товсті стінки профілю SCH80 дозволяють досягти більш високого тиску в порівнянні зі стандартними комунальними фітингами. Ці компоненти спеціально використовуються в середовищах, пов’язаних з агресивними хімічними середовищами, надчистою водою та транспортуванням високотемпературних рідин. Склад матеріалу забезпечує стійкість до утворення накипу та електрохімічної корозії, зберігаючи структурну цілісність у складних промислових системах обробки рідин.

Хімічна інертність

Обидва варіанти UPVC і CPVC виявляють високу стійкість до широкого спектру кислот, основ, солей і окислювачів, запобігаючи деградації матеріалу під час корозійної хімічної обробки.

Толерантність до високого тиску

Товщина стінки SCH80 забезпечує надійну межу тиску, дозволяючи ковпакам витримувати стрибки в системі та постійний робочий тиск у промисловій обробці води.

Термічна стабільність

Опції CPVC розширюють робочий діапазон до температур до 93°C (200°F), що робить їх придатними для обробки гарячих корозійних рідин і фармацевтичної обробки.

Гладкий внутрішній отвір

Низький коефіцієнт тертя внутрішніх поверхонь мінімізує падіння тиску та запобігає накопиченню біологічного росту або мінеральних відкладень.

Порівняння матеріалів · UPVC проти CPVC

Особливість

Ковпачок ПВХ

CPVC Cap

Відповідність стандартам

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Максимальна температура

60°C (140°F)

93°C (200°F)

Тип підключення

Розетка (розчинний цемент) / різьбовий

Стійкість до корозії

Високий (кислоти/основи)

Дуже висока (кислоти/основи/висока температура)

Загальний колір

Темно-сірий

Світло-сірий / слонова кістка

Сфери промислового застосування

⌂

Електроніка та напівпровідники

Завершення надчистої води (UPW) та водяні контури електронного класу, де слід уникати вилуговування.

⌂

Енергетика та фотогальваніка

Використовується в лініях виробництва сонячних елементів для транспортування кислих травильних рідин і промислових стічних вод.

⌂

Хімія та металургія

Надійна герметизація ліній подачі хімікатів, травильних резервуарів і труб металургійної обробки.

⌂

Харчова та фармацевтична промисловість

Постачання питної води та технологічних рідин, що відповідають суворим вимогам гігієни та інертності.

⌂

Промислова очистка води

Застосовується у виробництві літієвих батарей і автомобільних промислових системах очищення стічних вод.

⛭

Інструкції зі встановлення та зберігання

Зварювання розчинником: переконайтеся, що використовували правильну ґрунтовку та розчинний цемент, спеціально розроблений для UPVC або CPVC. Перед тестуванням системи зачекайте достатній час затвердіння відповідно до графіка витримки виробника.
Умови зберігання: Зберігайте ковпачки в прохолодному місці, подалі від прямого ультрафіолетового (УФ) впливу. Тривалий вплив сонячного світла може з часом призвести до крихкості матеріалу.
Різьбові з’єднання: для різьбових версій використовуйте PTFE стрічку або сумісні різьбові герметики. Не затягуйте, оскільки пластикові нитки можуть розтріскатися під напругою, якщо прикладати надмірну силу.
Поводження: перевірте наявність волосяних тріщин або пошкоджень від фізичного удару перед установкою, особливо в умовах холодної погоди, де ударостійкість термопласту знижена.

◉

Критичні робочі межі

Не використовуйте кришки з полівінілхлориду з рідинами, температура яких перевищує 60°C, або з концентрованими окислювачами, такими як азотна кислота, вище 15%.
Ковпачки з CPVC не призначені для роботи парою або постійного впливу хлорованих розчинників при підвищених температурах.
Уникайте ударних навантажень або раптових стрибків тиску, що в 1,5 рази перевищує номінальний робочий тиск.
Ніколи не використовуйте металеві трубні ключі безпосередньо для корпусу ковпака — використовуйте стрічкові ключі, щоб запобігти подряпинам на поверхні та напрузі.
Не наносите цементний розчин на різьбові з'єднання. Герметики для різьби потрібні для встановлення різьбових ковпачків.

Ці ковпачки широко застосовуються в хімічній, металургійній, фотоелектричній, ядерній, літієвій, електронних напівпровідникових галузях, харчовій, фармацевтичній, автомобільній та промисловій промисловості для очищення води для кислотно-лужних рідин, надчистої води, питної води, води електронного класу та промислових трубопроводів стічних вод.
